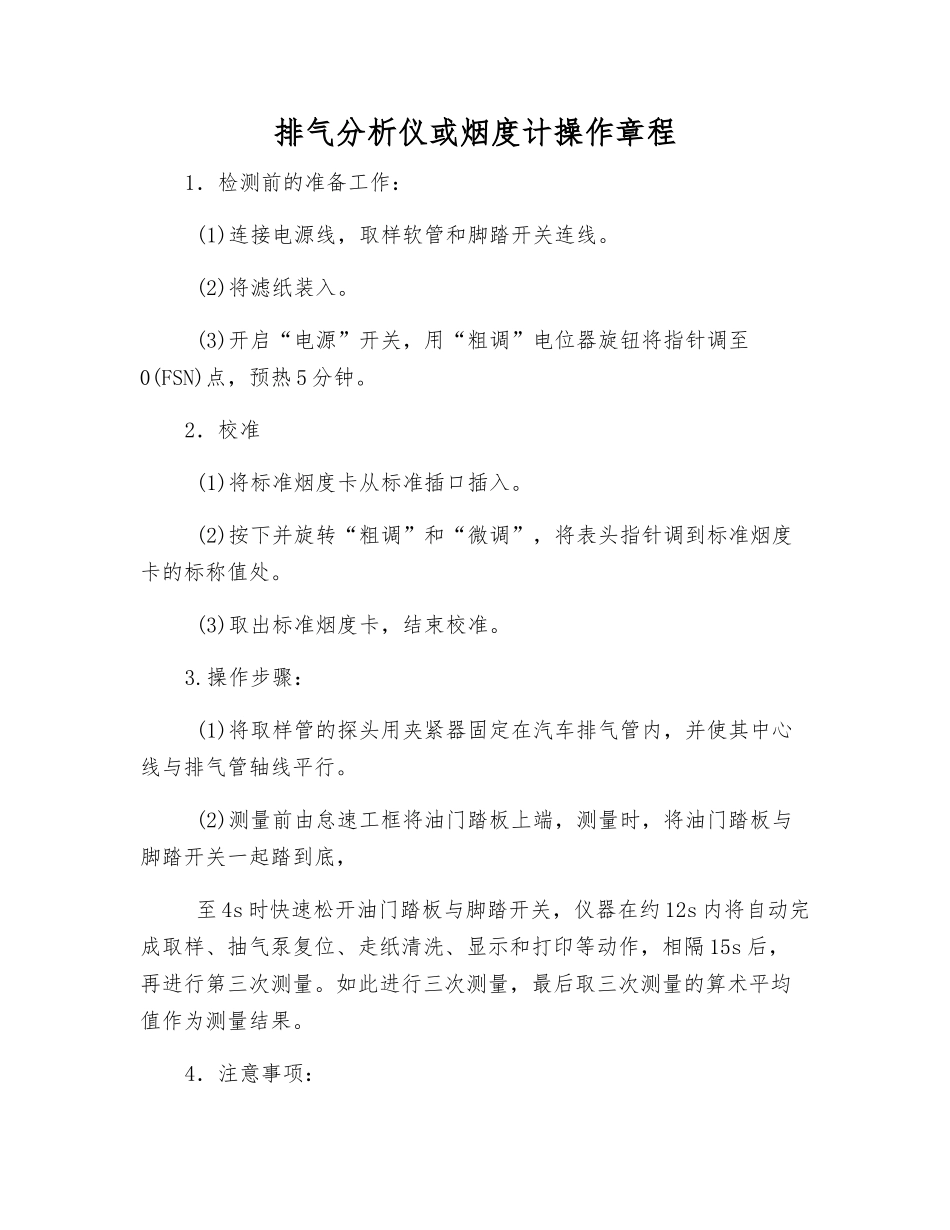

排气分析仪或烟度计操作章程1.检测前的准备工作: (1)连接电源线,取样软管和脚踏开关连线。 (2)将滤纸装入。 (3)开启“电源”开关,用“粗调”电位器旋钮将指针调至0(FSN)点,预热 5 分钟。2.校准 (1)将标准烟度卡从标准插口插入。 (2)按下并旋转“粗调”和“微调”,将表头指针调到标准烟度卡的标称值处。 (3)取出标准烟度卡,结束校准。3.操作步骤: (1)将取样管的探头用夹紧器固定在汽车排气管内,并使其中心线与排气管轴线平行。 (2)测量前由怠速工框将油门踏板上端,测量时,将油门踏板与脚踏开关一起踏到底, 至 4s 时快速松开油门踏板与脚踏开关,仪器在约 12s 内将自动完成取样、抽气泵复位、走纸清洗、显示和打印等动作,相隔 15s 后,再进行第三次测量。如此进行三次测量,最后取三次测量的算术平均值作为测量结果。4.注意事项: (1)一起通电后,不要让主机表头指示针偏转到远离“0”点之后,否则会被烧毁电源。 (2)压缩空气的压力应在 0.3~0.5Mpa 范围以内。 (3)向主机送入压缩空气后,主机处于等待期间不消耗气源,若发现有嘶嘶声,说明漏气,应当及时检查并排除。
