排水管网施工项目专项方案样本

排水管网施工项目专项方案样本_第1页
1/30
排水管网施工项目专项方案样本_第2页
2/30
排水管网施工项目专项方案样本_第3页
3/30

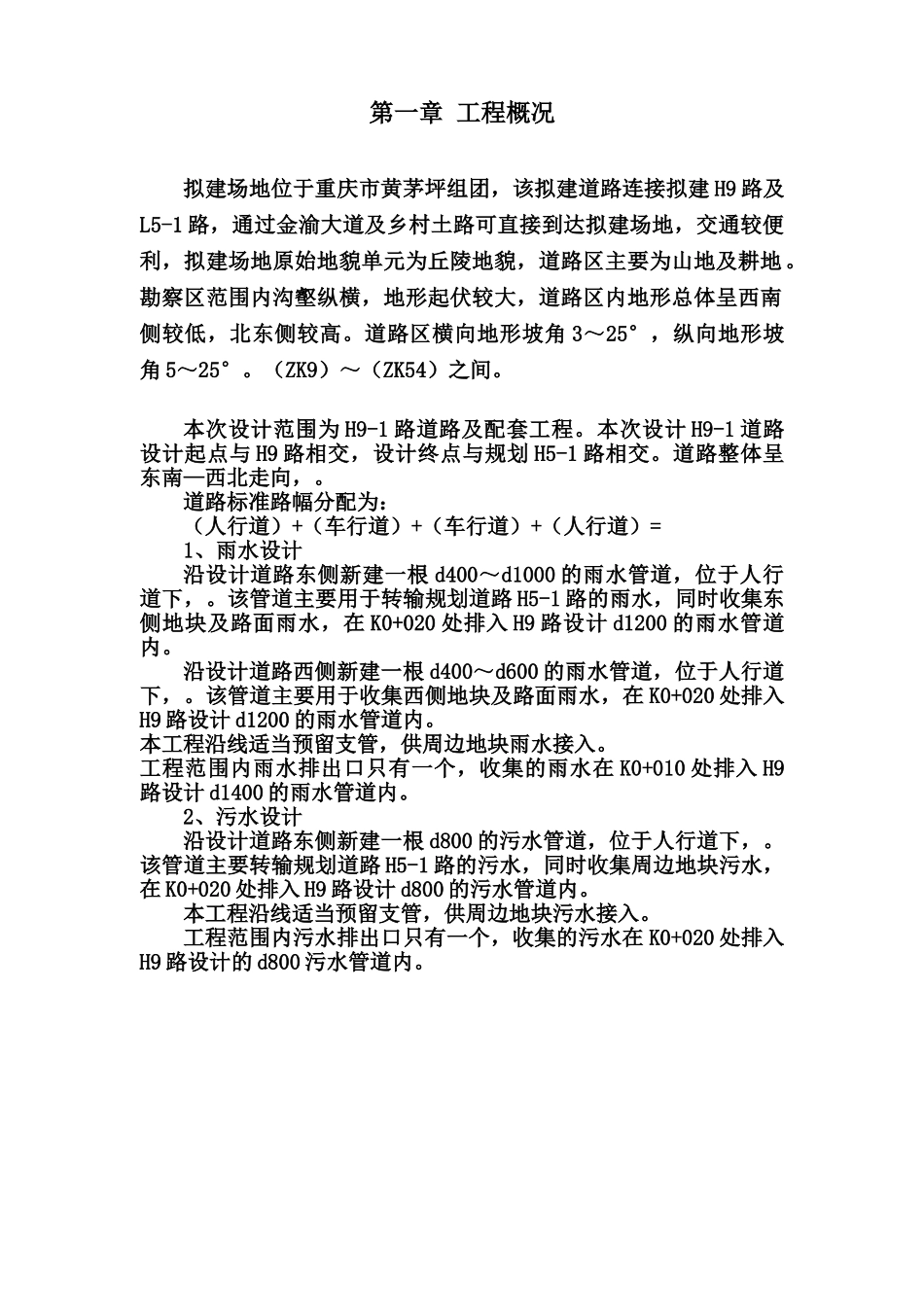

排水管网施工项目专项方案H9-1 路道路及配套工程排水管网专项施工方案 福建省鑫钻建筑工程有限公司2025年 月 日第一章 工程概况拟建场地位于重庆市黄茅坪组团,该拟建道路连接拟建 H9 路及L5-1 路,通过金渝大道及乡村土路可直接到达拟建场地,交通较便利,拟建场地原始地貌单元为丘陵地貌,道路区主要为山地及耕地。勘察区范围内沟壑纵横,地形起伏较大,道路区内地形总体呈西南侧较低,北东侧较高。道路区横向地形坡角 3~25°,纵向地形坡角 5~25°。(ZK9)~(ZK54)之间。本次设计范围为 H9-1 路道路及配套工程。本次设计 H9-1 道路设计起点与 H9 路相交,设计终点与规划 H5-1 路相交。道路整体呈东南—西北走向,。道路标准路幅分配为:(人行道)+(车行道)+(车行道)+(人行道)=1、雨水设计沿设计道路东侧新建一根 d400~d1000 的雨水管道,位于人行道下,。该管道主要用于转输规划道路 H5-1 路的雨水,同时收集东侧地块及路面雨水,在 K0+020 处排入 H9 路设计 d1200 的雨水管道内。沿设计道路西侧新建一根 d400~d600 的雨水管道,位于人行道下,。该管道主要用于收集西侧地块及路面雨水,在 K0+020 处排入H9 路设计 d1200 的雨水管道内。本工程沿线适当预留支管,供周边地块雨水接入。工程范围内雨水排出口只有一个,收集的雨水在 K0+010 处排入 H9路设计 d1400 的雨水管道内。2、污水设计沿设计道路东侧新建一根 d800 的污水管道,位于人行道下,。该管道主要转输规划道路 H5-1 路的污水,同时收集周边地块污水,在 K0+020 处排入 H9 路设计 d800 的污水管道内。本工程沿线适当预留支管,供周边地块污水接入。工程范围内污水排出口只有一个,收集的污水在 K0+020 处排入H9 路设计的 d800 污水管道内。第二章 编制依据(1)签署的设计合同;(2)《H9-1 路道路及配套工程施工图设计文件排水工程》;(3)设计院设计人员现场踏勘收集的相关资料及其他相关资料;(4)《室外排水设计法律规范》(GB50014-2025(2025 版));(5)《给水排水工程构筑物结构设计法律规范》( GB50069-2025);(6)《给水排水工程管道结构设计法律规范》(GB50332-2025);(7)《城市工程管线综合规划法律规范》(GB50289-98);(8)《给水排水管道工程施工及验收法律规范》( GB50268-2025);(9)《给水排水工程构筑物工程施工及验收法律规范》(GB50141-2025);( 10 ) 《 ...
