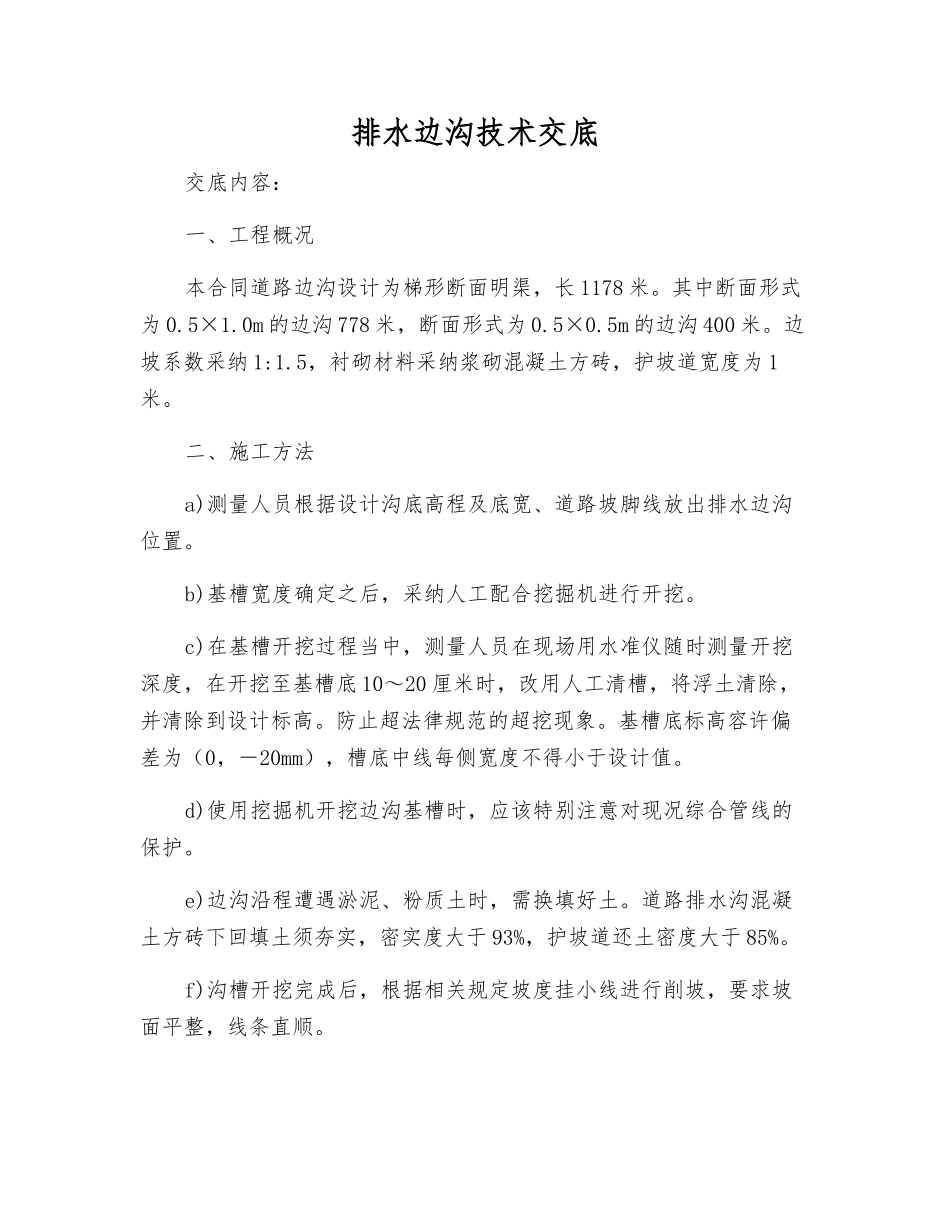

排水边沟技术交底交底内容：一、工程概况本合同道路边沟设计为梯形断面明渠，长 1178 米。其中断面形式为 0.5×1.0m 的边沟 778 米，断面形式为 0.5×0.5m 的边沟 400 米。边坡系数采纳 1:1.5，衬砌材料采纳浆砌混凝土方砖，护坡道宽度为 1米。二、施工方法a)测量人员根据设计沟底高程及底宽、道路坡脚线放出排水边沟位置。b)基槽宽度确定之后，采纳人工配合挖掘机进行开挖。c)在基槽开挖过程当中，测量人员在现场用水准仪随时测量开挖深度，在开挖至基槽底 10～20 厘米时，改用人工清槽，将浮土清除，并清除到设计标高。防止超法律规范的超挖现象。基槽底标高容许偏差为（0，－20mm），槽底中线每侧宽度不得小于设计值。d)使用挖掘机开挖边沟基槽时，应该特别注意对现况综合管线的保护。e)边沟沿程遭遇淤泥、粉质土时，需换填好土。道路排水沟混凝土方砖下回填土须夯实，密实度大于 93%，护坡道还土密度大于 85%。f)沟槽开挖完成后，根据相关规定坡度挂小线进行削坡，要求坡面平整，线条直顺。混凝土方砖下满铺级配砂砾垫层，厚 25cm，若开挖后地基为砂砾，则不做砂砾垫层。级配砂砾应级配良好，并按法律规范要求压实。砂砾垫层宽度不得小于设计值，厚度和高度误差不得大于±20mm。a)所用的混凝土方砖、坡顶砖及坡角砖采纳非饰面挤压成型砖。砖的原材料、配合比必须符合法律规范规定，强度必须符合设计法律规范和要求；砖面无硬伤、裂缝；外露面光洁、色泽一致，无蜂窝、缺边、掉角。b)方沟铺砌坡面长度与沟深 h 有关，当坡面长度不能满足 50cm 的倍数时，若剩余坡面长度小于 50 且大于 30cm 时，应该先用30×49.5cm 方砖铺砌，而小于 30 cm 的部位在满足设计水深 H 的前提下，采纳调整沟深的方法使坡面长度满足 30 的倍数，调整范围300~500m 为一段落，两段落相接处做 10m 长现浇混凝土段渐变处理。c)根据边沟位置钉桩挂线，在钉桩挂线后，将需安装的构件沿一侧依次排好。每 10m 安砌一块，按设计图纸高程和位置，达到设计要求后将其固定。在相邻的构件下压线，以此作为控制点（2 个/10 米），随后以此两点为标准将其余构件按设计位置与标高安砌并加以调整。铺砌时轻轻平放，用橡胶锤敲打稳定，但不得损伤构件边角。下层不平常，应拿起构件重新用砂浆找平，严禁垫碎石块。构件铺好后应检查是否稳固及面层平整度，发现构件有活动现象时，应当立即修整。最后用水泥砂浆将缝间灌注饱满。
