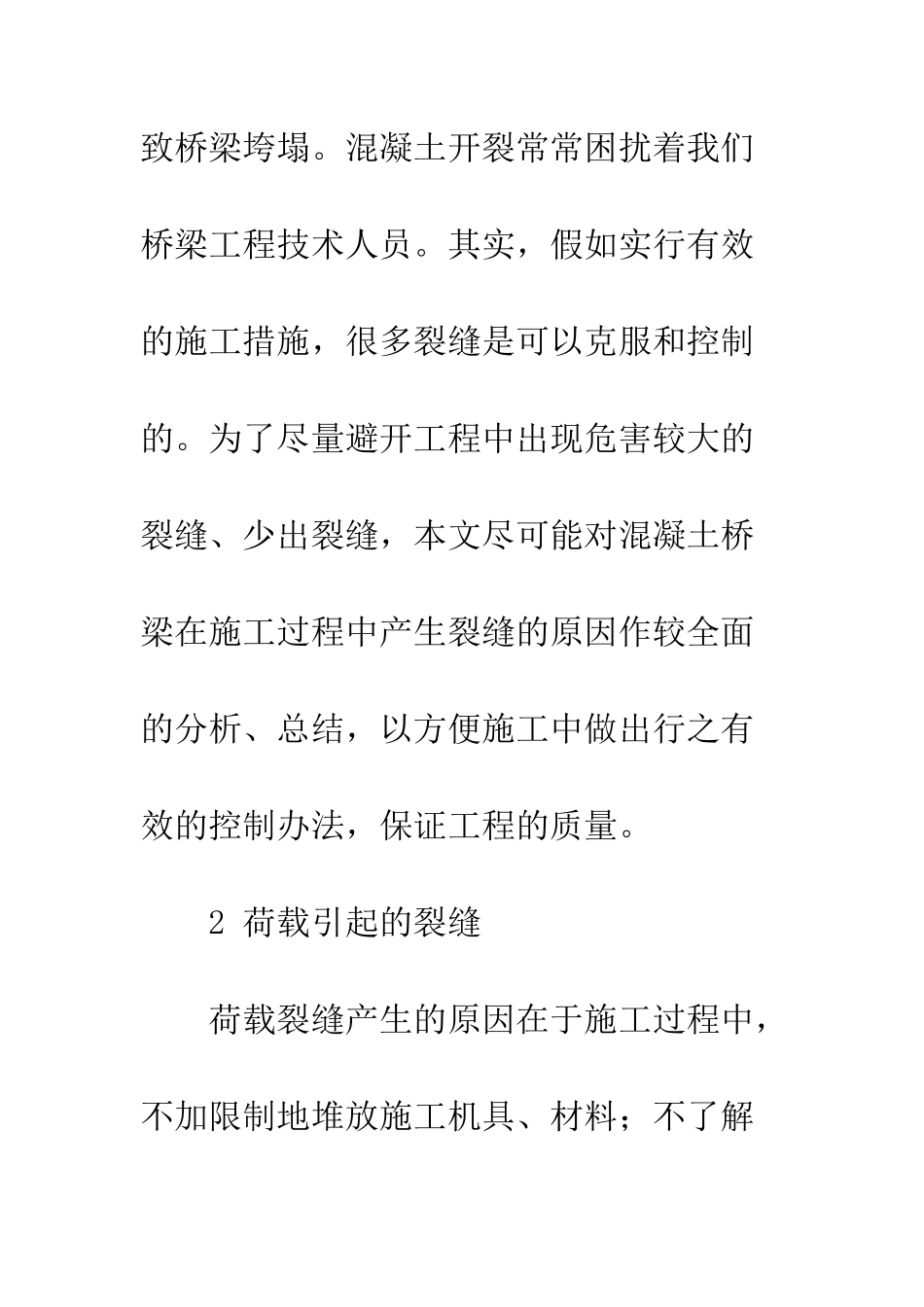

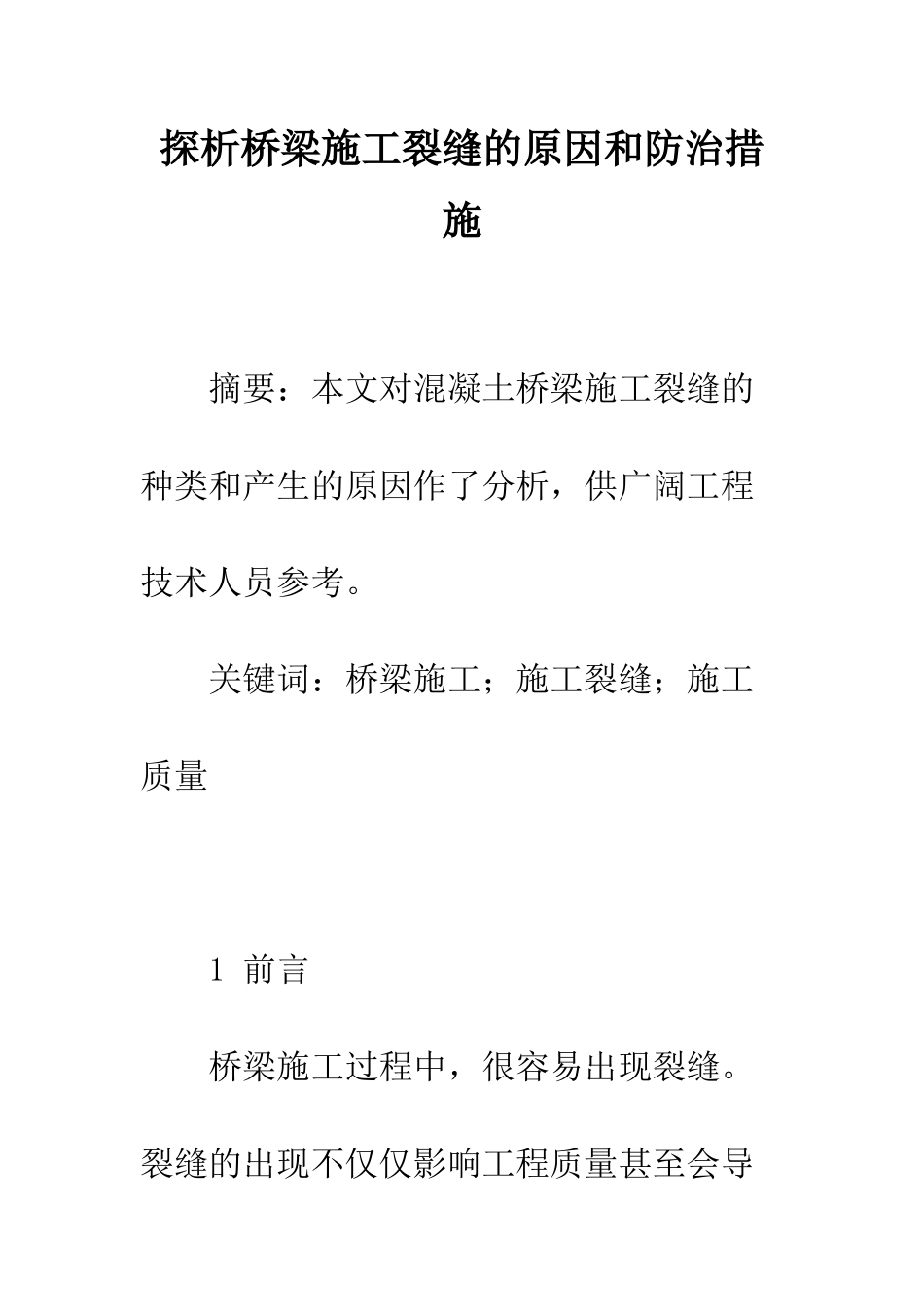

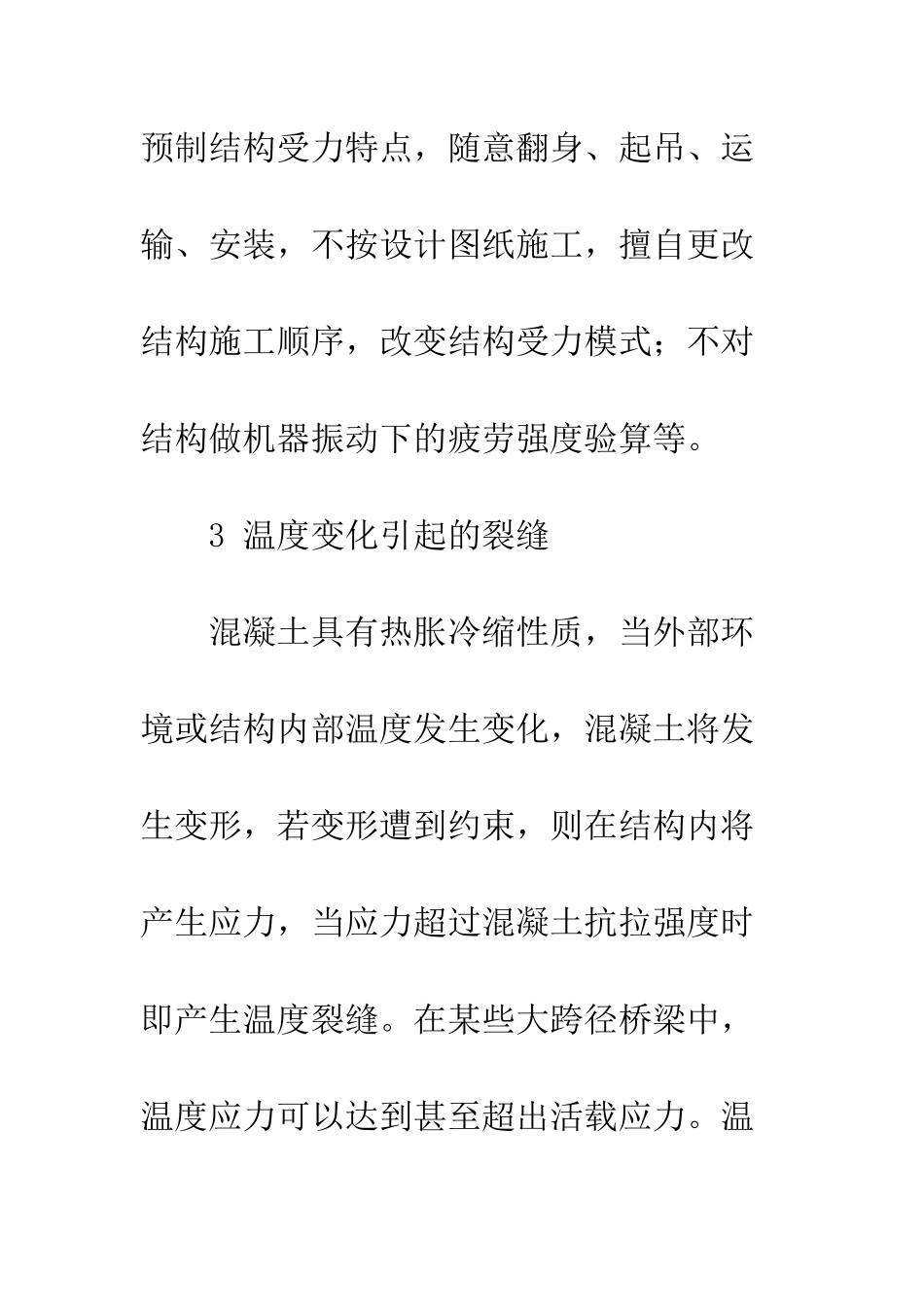

探析桥梁施工裂缝的原因和防治措施 摘要：本文对混凝土桥梁施工裂缝的种类和产生的原因作了分析，供广阔工程技术人员参考。 关键词：桥梁施工；施工裂缝；施工质量 1 前言 桥梁施工过程中，很容易出现裂缝。裂缝的出现不仅仅影响工程质量甚至会导致桥梁垮塌。混凝土开裂常常困扰着我们桥梁工程技术人员。其实，假如实行有效的施工措施，很多裂缝是可以克服和控制的。为了尽量避开工程中出现危害较大的裂缝、少出裂缝，本文尽可能对混凝土桥梁在施工过程中产生裂缝的原因作较全面的分析、总结，以方便施工中做出行之有效的控制办法，保证工程的质量。 2 荷载引起的裂缝 荷载裂缝产生的原因在于施工过程中，不加限制地堆放施工机具、材料；不了解预制结构受力特点，随意翻身、起吊、运输、安装，不按设计图纸施工，擅自更改结构施工顺序，改变结构受力模式；不对结构做机器振动下的疲劳强度验算等。 3 温度变化引起的裂缝 混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别于其他裂缝的最主要特征是随温度变化而扩张或合拢。引起温度变化的主要施工因素有： (1)水化热。出现在施工过程中，大体积混凝土(厚度超过 2．0m)浇筑之后由于水泥水化放热，致使内部温度很高，内外温差太大，致使表面出现裂缝。施工中应根据实际情况，尽量选择水化热低的水泥品种，限制水泥单位用量，减少骨料人模温度，降低内外温差，并缓慢降温，必要时可采纳循环冷却系统进行内部散热，或采纳薄层连续浇筑以加快散热。 (2)蒸汽养护或冬季施工时施工措施不当，混凝土骤冷骤热，内外温度不均，易出现裂缝。 4 收缩引起的裂缝 在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩(干缩)是发生混凝土体积变形的主要原因。 塑性收缩。发生在施工过程中、混凝土浇筑后 4～5h 左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达 1％左右。在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。 缩水收缩(干缩)。混凝土结硬以后，随着表层水分逐渐蒸发，湿度逐步降低，混凝土体积减小，称为缩水...
