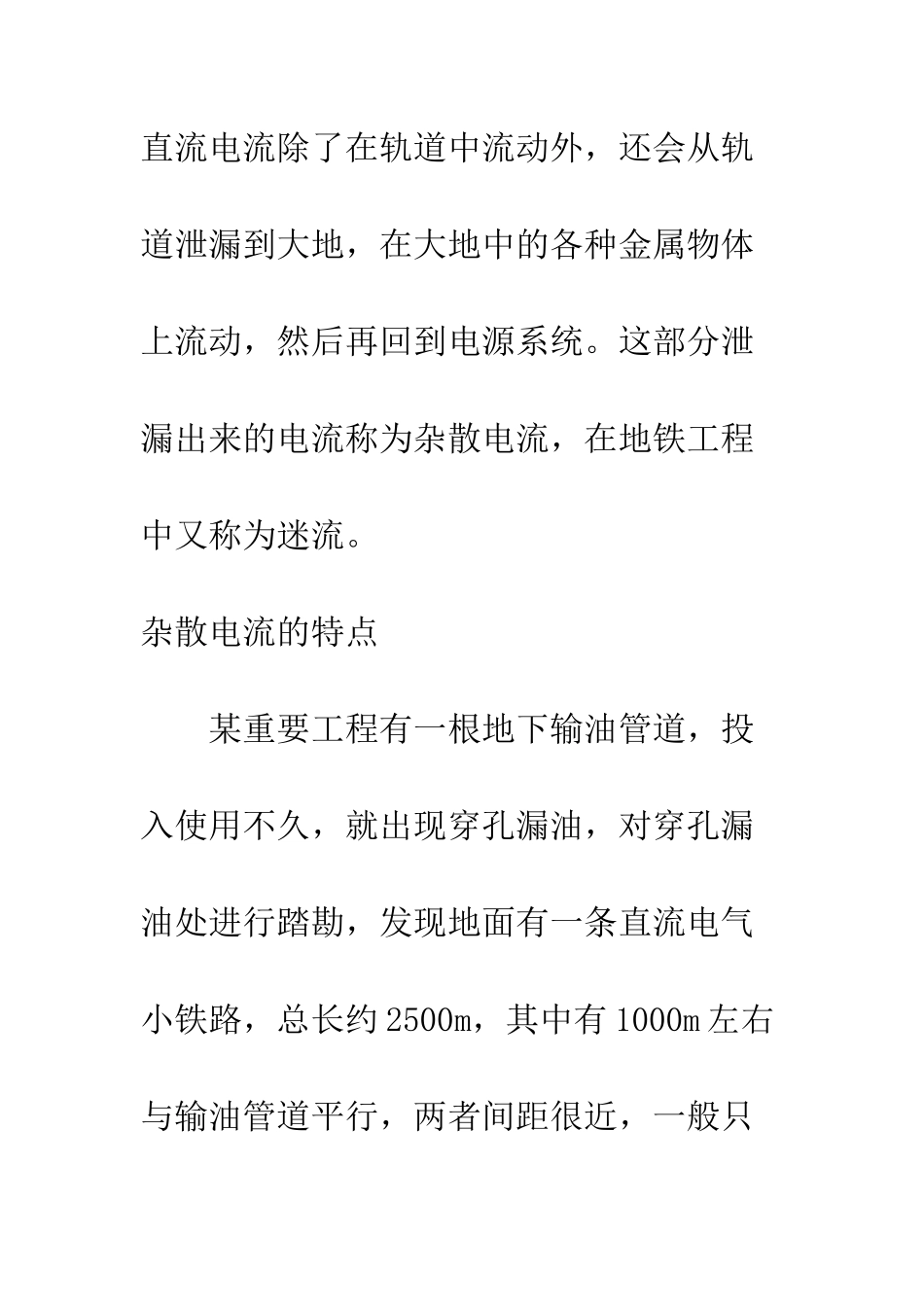

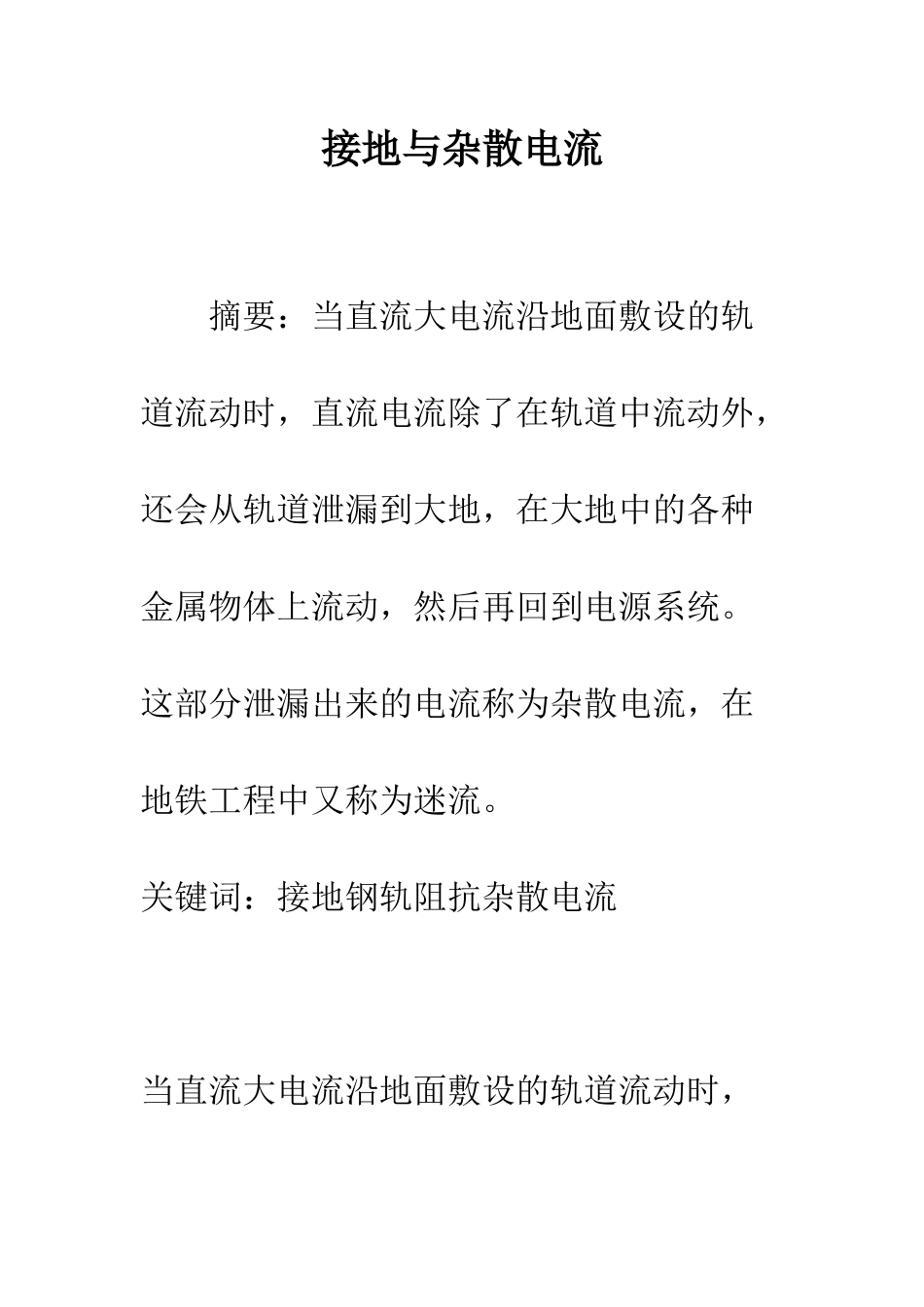

接地与杂散电流 摘要：当直流大电流沿地面敷设的轨道流动时，直流电流除了在轨道中流动外，还会从轨道泄漏到大地，在大地中的各种金属物体上流动，然后再回到电源系统。这部分泄漏出来的电流称为杂散电流，在地铁工程中又称为迷流。关键词：接地钢轨阻抗杂散电流 当直流大电流沿地面敷设的轨道流动时，直流电流除了在轨道中流动外，还会从轨道泄漏到大地，在大地中的各种金属物体上流动，然后再回到电源系统。这部分泄漏出来的电流称为杂散电流，在地铁工程中又称为迷流。杂散电流的特点 某重要工程有一根地下输油管道，投入使用不久，就出现穿孔漏油，对穿孔漏油处进行踏勘，发现地面有一条直流电气小铁路，总长约 2500m，其中有 1000m 左右与输油管道平行，两者间距很近，一般只有几十米，有的地方只相距 25m。 为了查明是否是由杂散电流造成输油管漏油，对输油管道对地的电位进行测量，测量得到如下结果： １．管－地电位不稳定 对腐蚀区的几个点进行测定，发现各点的管一地电位均随时间而波动，在 10～15min 内，波动幅度最大可达到数伏，如图32 所示：G 测点，管一地电位在-1.0V～-3.5V 之间波动，E 测点在+1.5V～-1.0V 之间波动。 管对地电位是否稳定，是判别地中是否存在杂散电流的一个重要标志，上述测量结果表明管一地电位不稳定，这说明检测点地中存在杂散电流。 2．管－地电位严重偏离正常值 此工程对 10 个点的管-地电位进行测试，其结果如表 17 所示。 根据测量结果判定，该地区的自然电位为-0.6～-0.7V 左右，取中间值-0.65V作为该地区自然电位正常值，于是得出 10个测量偏离正常值的最大值，其中 A 地的测量值比较接近正常值，其馀各点均明显偏离正常值，最大的负偏达，最大正偏达2.45V。 当出现严重的偏离正常值电位时，表明此地段受到相当强的地下杂散电流侵袭。 3．土壤电位梯度反常 在正常的自然条件下，土壤的电位梯度一般是很小的，与常规法的测量误差处于同一数最级，对该工程中偏离正常值最大的两个点进行土壤电位梯度测量结果如表 18 所示。根据分级标准，土壤电位梯度小于 0.5mV／m 时，为杂散电流弱干扰地区，在 0.5～5mV／m 之间为中等强度干扰地区，大于 5mV／m 为强干扰地区。G 点处于强干扰地区，E 点处于中等强度干扰地区。 根据电蚀原理，杂散电流流进管道的部位，即管-地电位负偏为阴极区；杂散电流由管道流出的部位，即管-地电位正偏为阳极区，也就是产生腐蚀的部位...
