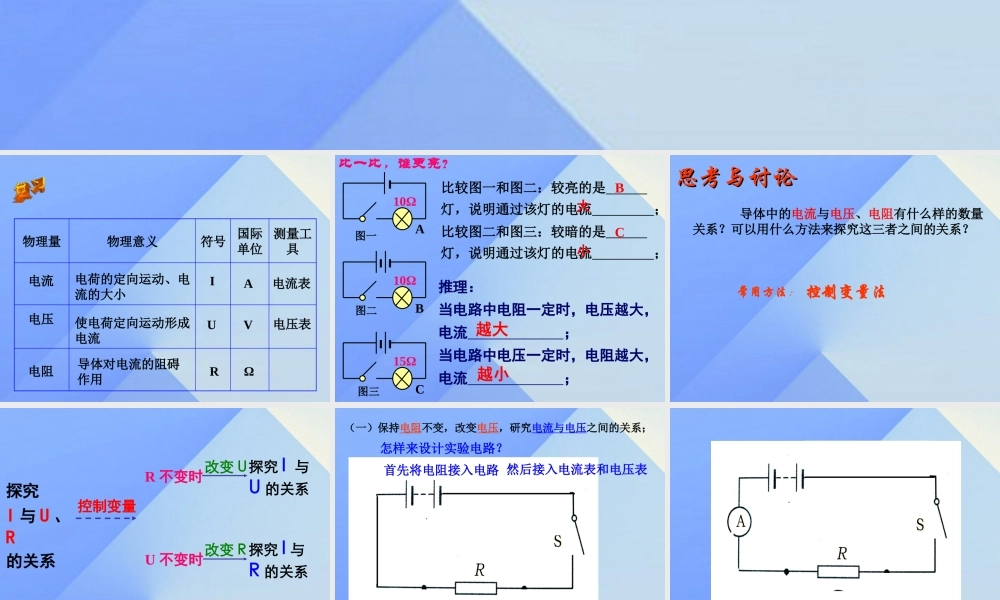

物理量物理意义符号国际单位测量工具电流电荷的定向运动、电流的大小IA电流表电压使电荷定向运动形成电流UV电压表电阻导体对电流的阻碍作用RΩ比一比，谁更亮？10Ω A10Ω B15Ω C图一图二图三比较图一和图二：较亮的是 灯，说明通过该灯的电流 ；比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；B大C小推理：当电路中电阻一定时，电压越大，电流 ；当电路中电压一定时，电阻越大，电流 ；越大越小思考与讨论思考与讨论 导体中的电流与电压、电阻有什么样的数量关系？可以用什么方法来探究这三者之间的关系？常用方法： 控制变量法探究I 与 U 、R的关系控制变量R 不变时改变 U探究 I 与U 的关系U 不变时改变 R 探究 I 与R 的关系（一）保持电阻不变，改变电压，研究电流与电压之间的关系；怎样来设计实验电路？ 首先将电阻接入电路 然后接入电流表和电压表这样的电路能测几组电流和电压的数据 ?如何测多组数据 , 你有什么办法 ?通过滑动变动器可以改变电路中的电阻从而改变电阻 R 两端的电压和流过电阻 R 的电流 .RAVR′1 、保护电路；2 、改变电阻 R 两端电压，获得多组数据。探究电流 I 与电压 U 的关系电压表测出的电压是哪两端的电压？电流表测出的电流是经过哪个元件的电流？滑动变阻器 R′ 的作用是什么？电阻 R电阻 R电路图实物图1. 连接电路时开关应断开 2. 闭合开关前，滑动变阻器的滑片应移到阻值最大处。注意事项1. 连接电路时开关应＿＿＿＿ . 2. 闭合开关前，滑动变阻器的滑片应移到 。注意事项 : 断开 阻值最大处 探究电流 I 与电压 U 的关系结论： 当电阻不变时，通过导体的电流跟导体两端的电压成正比。探究电流 I 与电压 U 的关系定值电阻（ R=5Ω ）的电流与电压关系Ｒ＝ 5Ω U （ V） 1V 1.5V 2V I （ A） 0.20.30.41 、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？电阻 R 开路二、研究电流和电阻的关系保持电压不变，改变电阻，研究电流和电阻的关系如何控制变量 ?探究电流 I 与电阻 R 的关系RAVR′设计实验方案研究 I 和电阻 R 的关系中滑动变阻器 R′ 的作用：1 、保护电路；2 、改变电阻后，调节电阻 R 两端电压保持不变。探究电流 I 与电阻 R 的关系实验次序电压 U= ＿ V电阻/Ω电流/ 安(1)(2)(3)215105当导体两端的电压...
