操纵杆支架专业课程设计举例样本

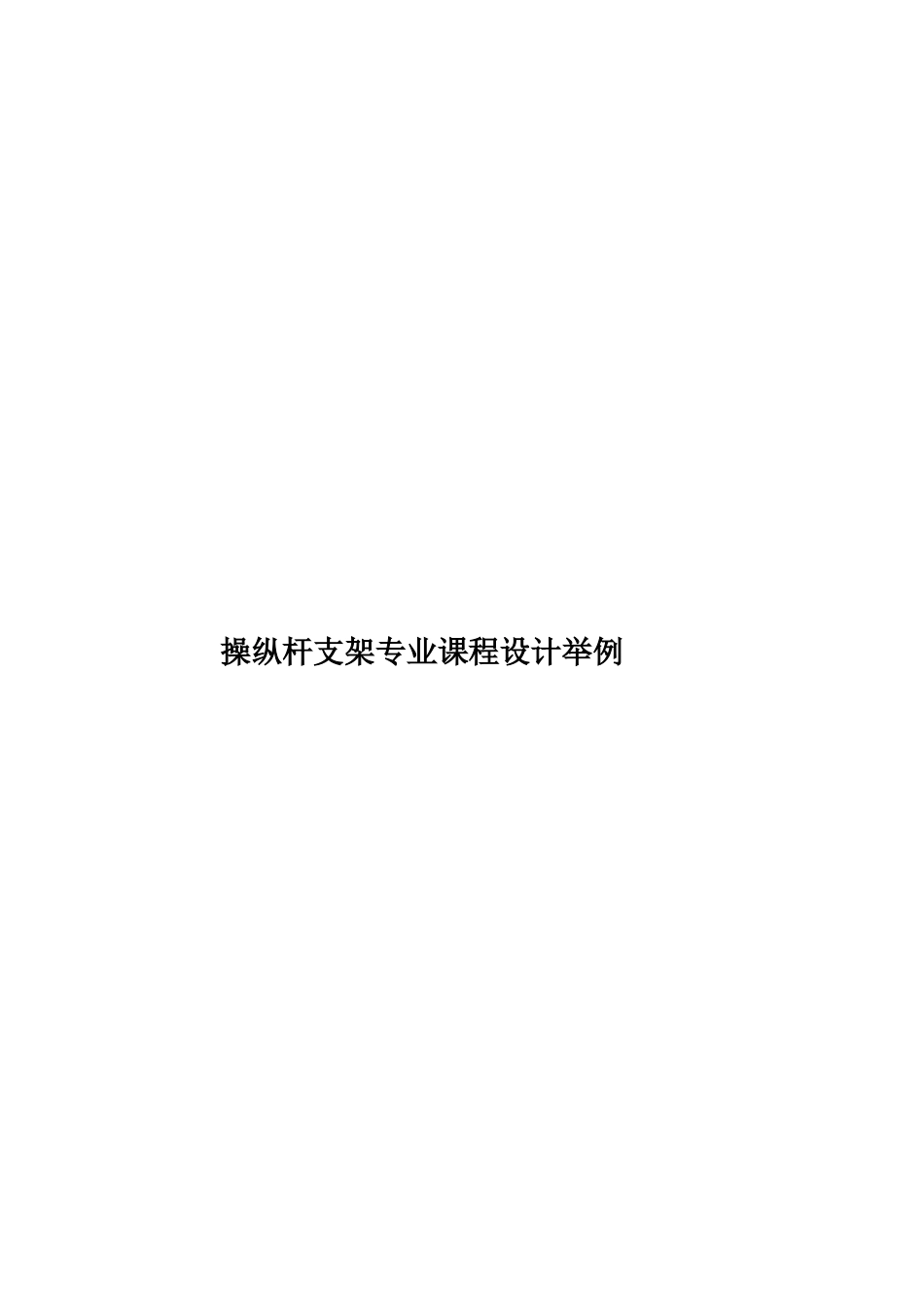

操纵杆支架专业课程设计举例样本_第1页
1/27

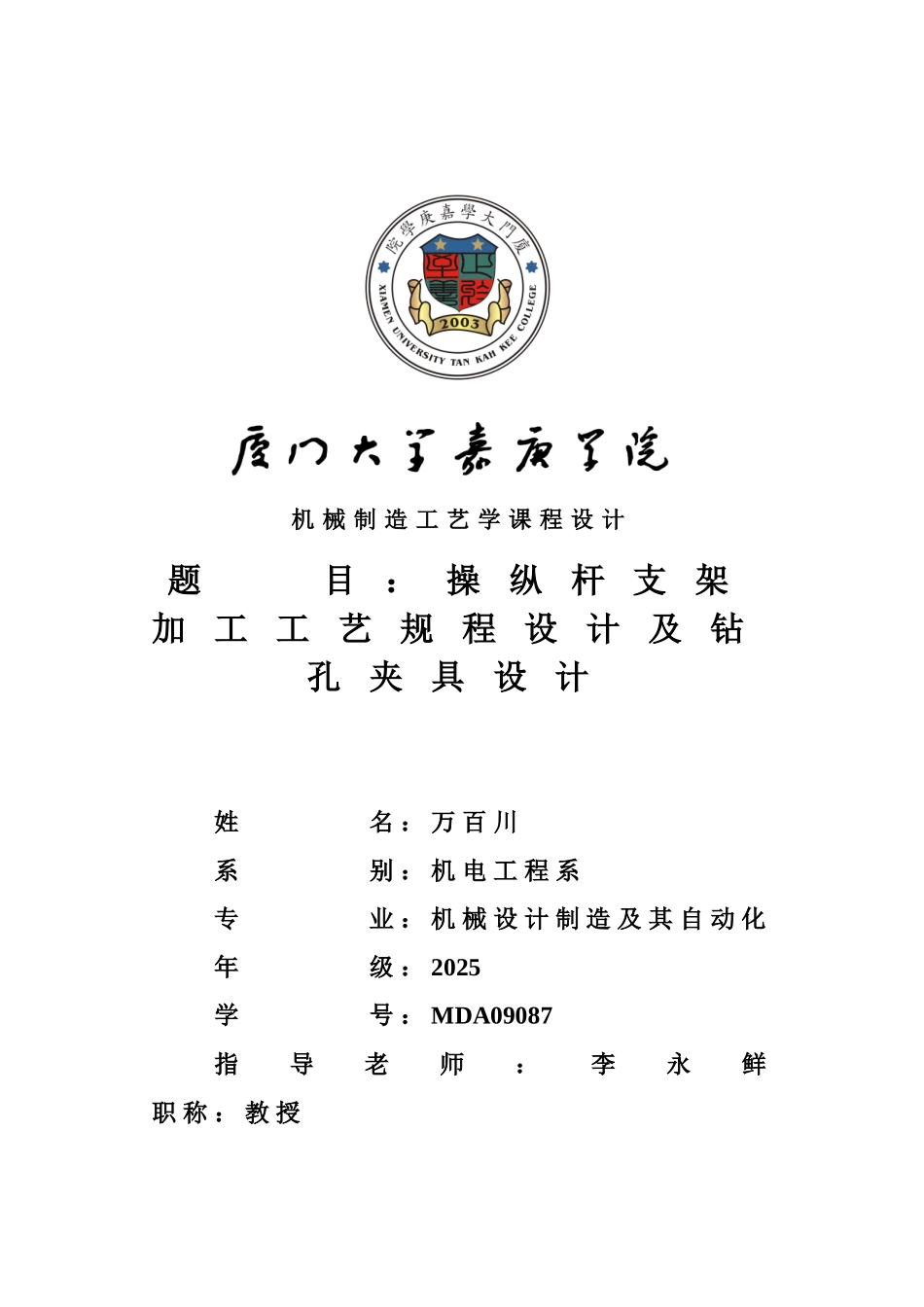

操纵杆支架专业课程设计举例样本_第2页
2/27
操纵杆支架专业课程设计举例样本_第3页
3/27
操纵杆支架专业课程设计举例机 械 制 造 工 艺 学 课 程 设 计题 目:操纵杆支架加工工艺规程设计及钻孔夹具设计姓 名 : 万 百 川系 别 : 机 电 工 程 系专 业 : 机 械 设 计 制 造 及 其 自 动 化年 级 : 2025学 号 : MDA09087指导老师:李永鲜 职 称 : 教 授2012 年 07 月 03 日操纵杆支架加工工艺规程设计及钻孔夹具设计[摘要]此次设计是对拨叉零件的加工工艺和夹具设计,其零件为铸件,外形较小,除2-Φ20孔公差要求较严格外,其它加工面公差要求较低,并且无位置度要求,但是为了满足装配性能,根据现场实际,在加工过程中要制定工艺基准,并制定出工艺公差,利用工艺基准来加工后续工序。[关键词] 操纵杆支架 加工工艺 专用夹具 设计目录第一章序言.....................................................3第二章 零件的分析 ..................................................4 零件的作用 ..................................................4 零件的工艺分析 ..............................................4第二章工艺规程设计.............................................5 确定生产类型 ................................................5 确定毛坯制造形式 ............................................5 选择定位基准 ................................................5 选择加工方法 ................................................5 制订工艺路线 ................................................6 确定加工余量及毛坯尺寸 ......................................7 工序设计 ....................................................7 确定切削用量和基本时间 ......................................8第四章 夹具设计 ...................................................11 接受设计任务、明确加工要求 .................................11 确定定位方案、选择定位原件 .................................11 确定加紧方案、设计夹紧机构 .................................12 确定导向方案和导向元件 .....................................12 夹具体设计 .................................................13 夹具精度分析 ...............................................13 绘制夹具装配图,标注有关...
