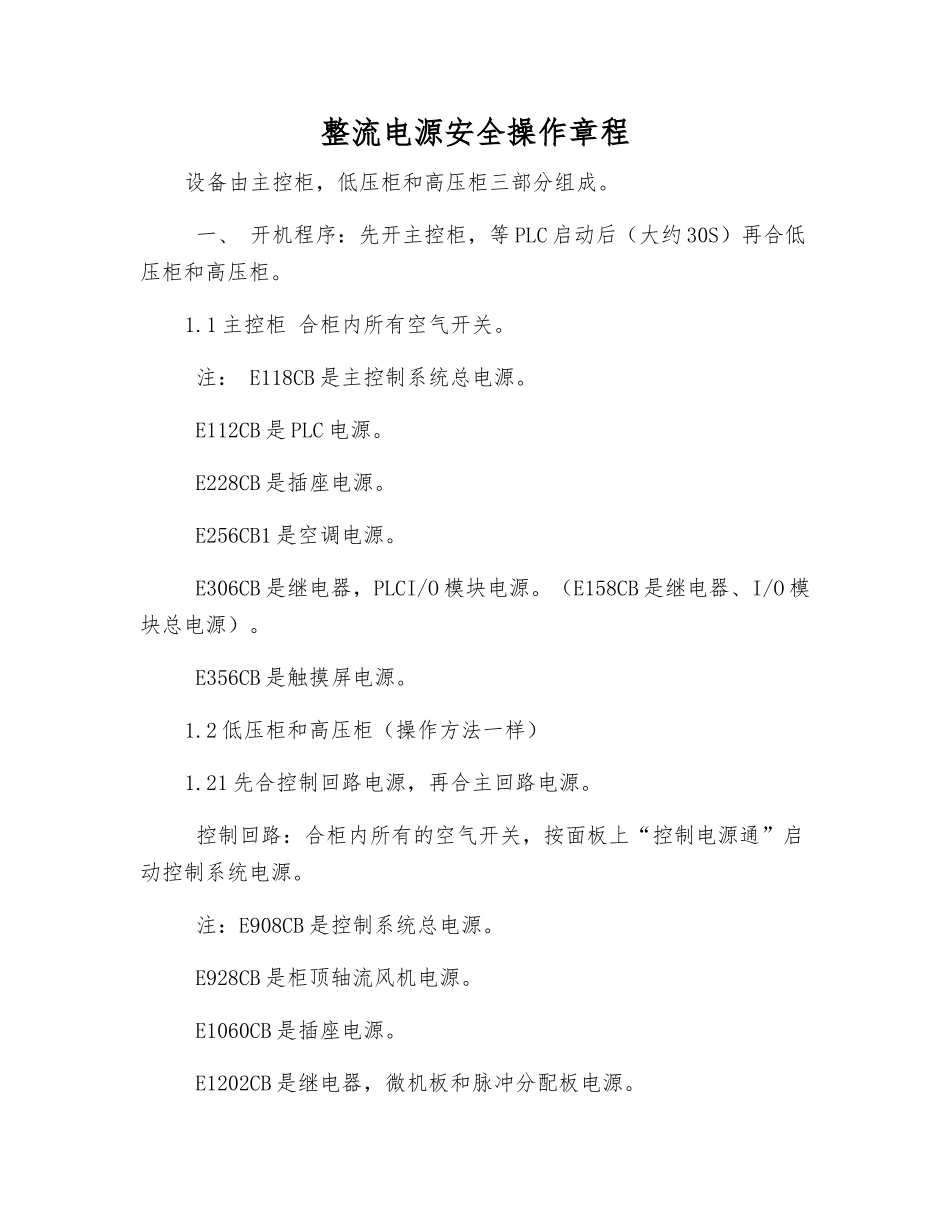

整流电源安全操作章程设备由主控柜，低压柜和高压柜三部分组成
一、 开机程序：先开主控柜，等 PLC 启动后（大约 30S）再合低压柜和高压柜
1 主控柜 合柜内所有空气开关
注： E118CB 是主控制系统总电源
E112CB 是 PLC 电源
E228CB 是插座电源
E256CB1 是空调电源
E306CB 是继电器，PLCI/O 模块电源
（E158CB 是继电器、I/O 模块总电源）
E356CB 是触摸屏电源
2 低压柜和高压柜（操作方法一样）1
21 先合控制回路电源，再合主回路电源
控制回路：合柜内所有的空气开关，按面板上“控制电源通”启动控制系统电源
注：E908CB 是控制系统总电源
E928CB 是柜顶轴流风机电源
E1060CB 是插座电源
E1202CB 是继电器，微机板和脉冲分配板电源
E1254CB 是温度模块电源
E1270CB 是 IGBT 触发板电源（仅低压柜）
主回路：合主变空气开关，电源送入主变和整流元件
二、 关机程序(先关低压柜和高压柜，再关主控柜)
1 低压柜和高压柜(操作方法一样)2
11 先断主回路电源，再断控制回路电源
主回路：断开主变空气开关，断开主回路电源
控制回路：按面板上“控制电源断”，停止控制系统电源
2 主控柜2
21 断开柜内所有空气开关
负责人： 监督人： 涂装车间
