建筑电气安装施工组织设计方案

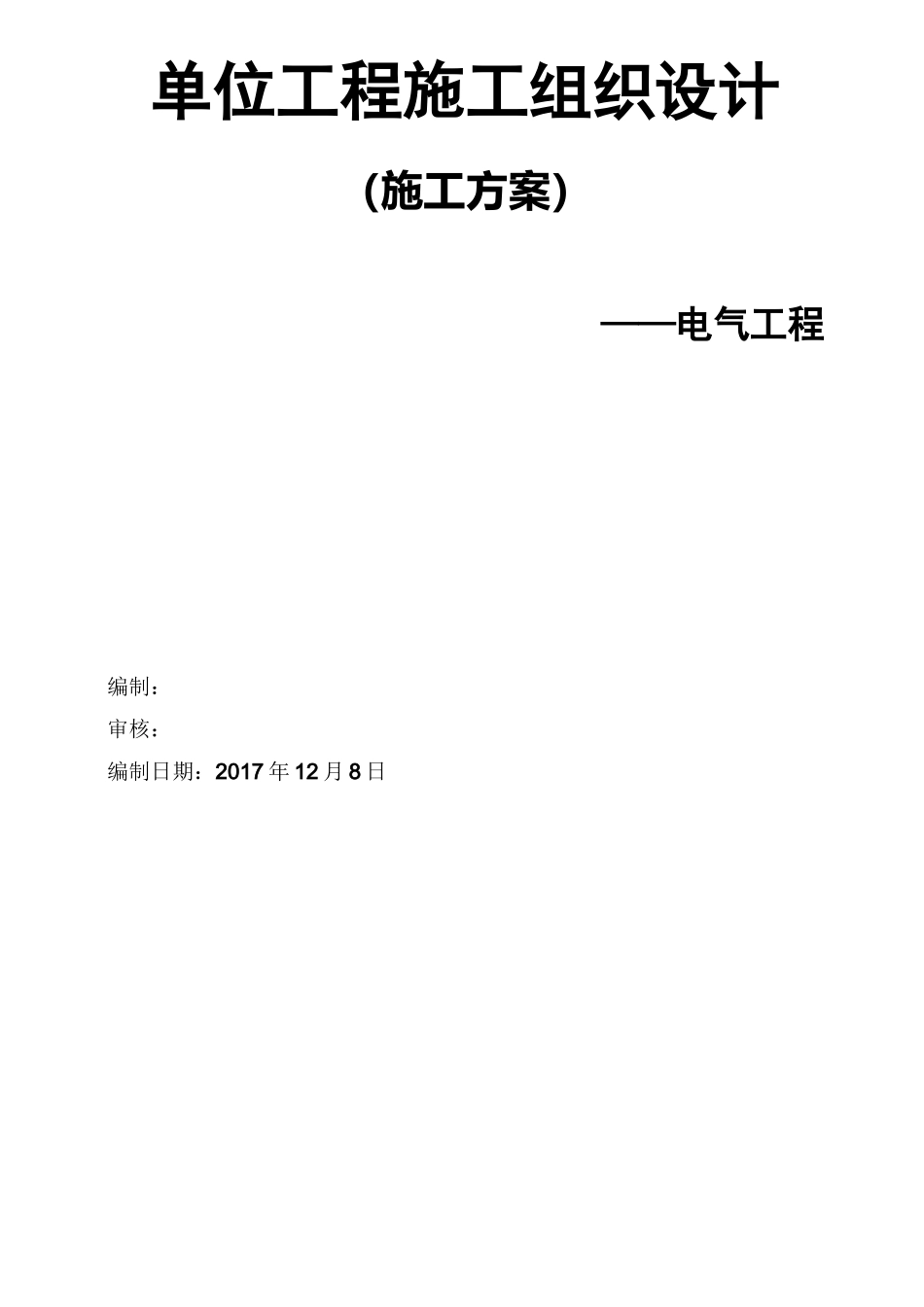

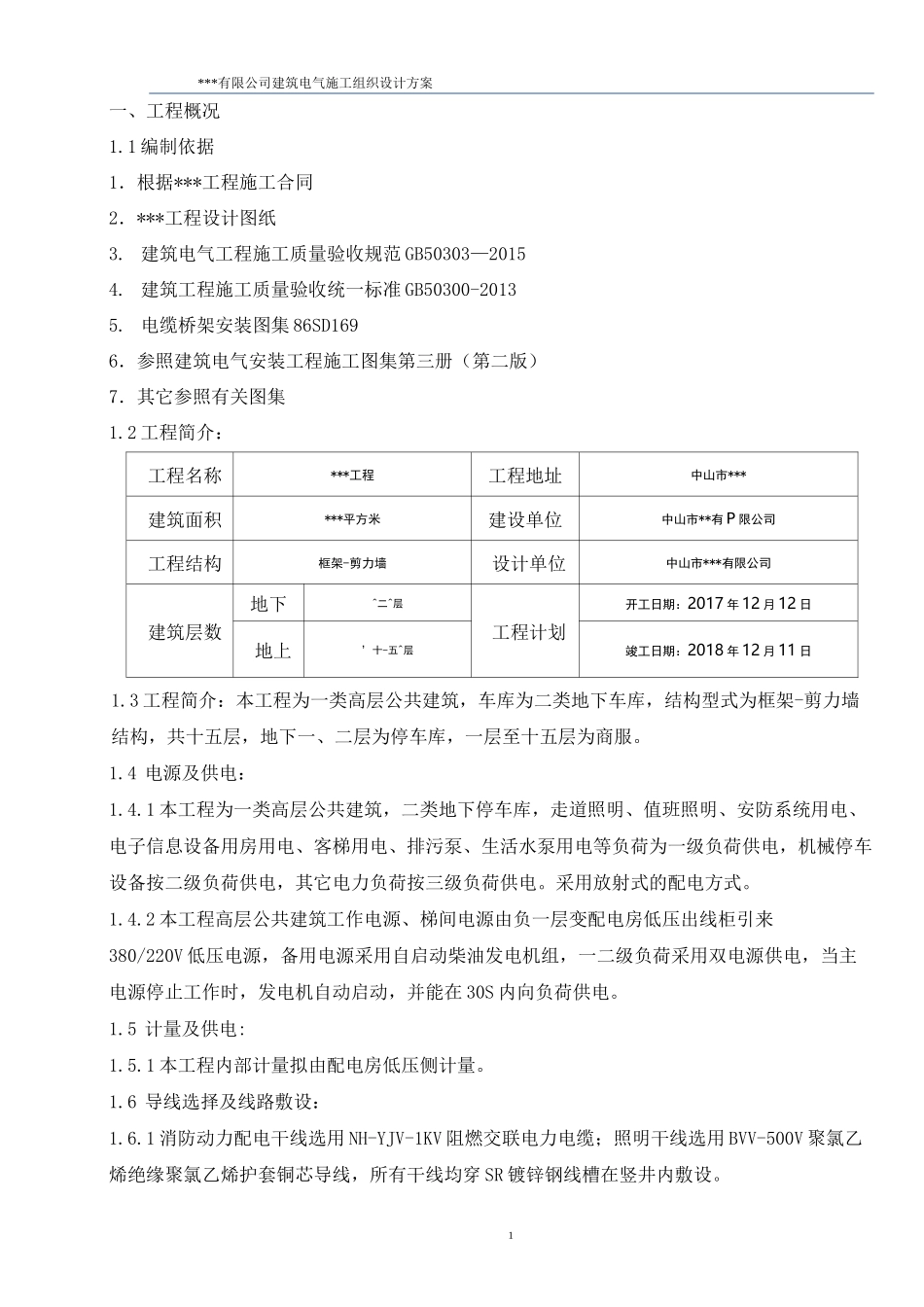

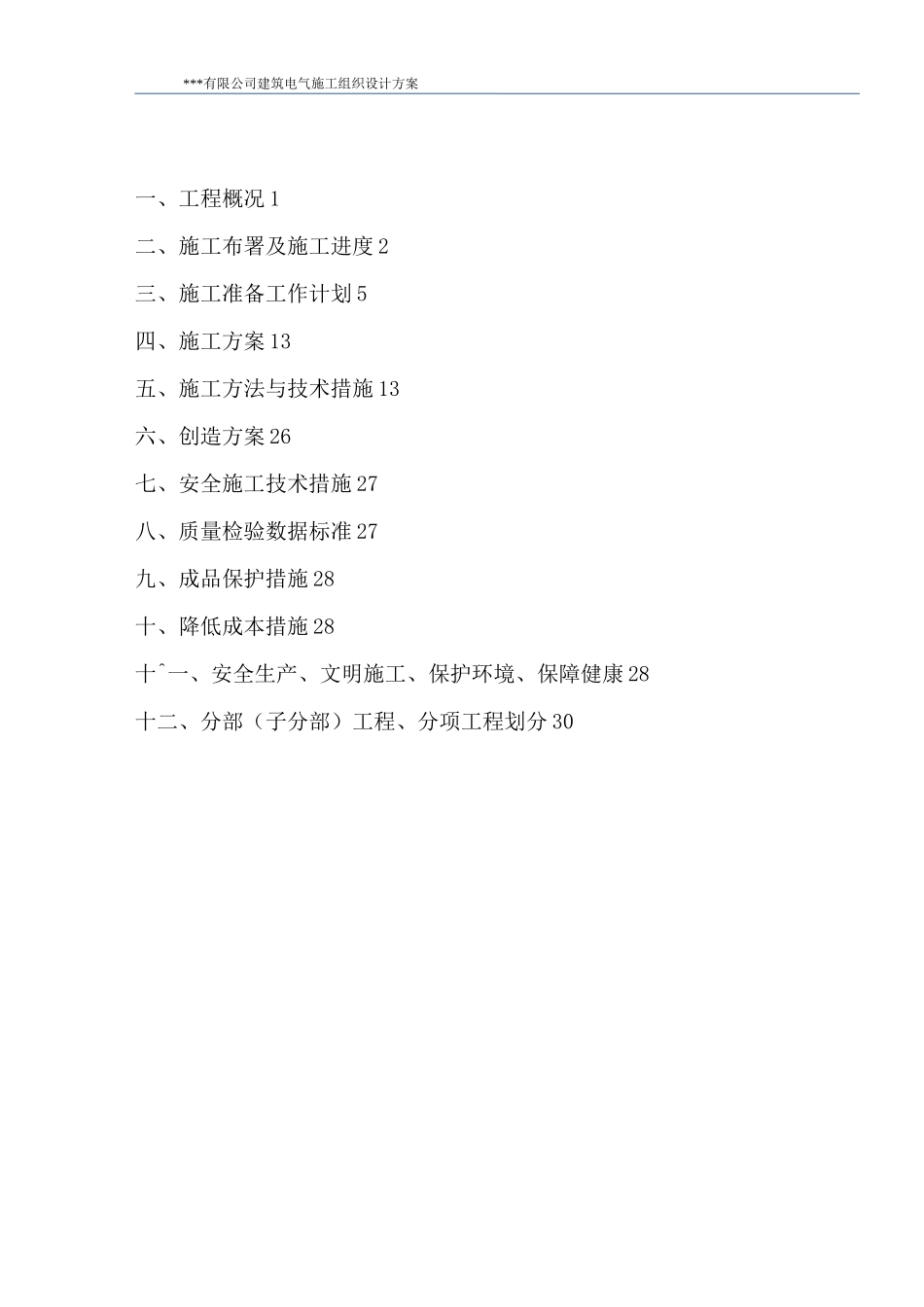

单位工程施工组织设计（施工方案）——电气工程编制：审核：编制日期：2017 年 12 月 8 日***有限公司建筑电气施工组织设计方案一、工程概况 1二、施工布署及施工进度 2三、施工准备工作计划 5四、施工方案 13五、施工方法与技术措施 13六、创造方案 26七、安全施工技术措施 27八、质量检验数据标准 27九、成品保护措施 28十、降低成本措施 28十^一、安全生产、文明施工、保护环境、保障健康 28十二、分部（子分部）工程、分项工程划分 30***有限公司建筑电气施工组织设计方案1一、工程概况1.1 编制依据1．根据***工程施工合同2．***工程设计图纸3. 建筑电气工程施工质量验收规范 GB50303—20154. 建筑工程施工质量验收统一标准 GB50300-20135. 电缆桥架安装图集 86SD1696．参照建筑电气安装工程施工图集第三册（第二版）7．其它参照有关图集1.2 工程简介：工程名称***工程工程地址中山市***建筑面积***平方米建设单位中山市**有 P 限公司工程结构框架-剪力墙设计单位中山市***有限公司建筑层数地下^二^层工程计划开工日期：2017 年 12 月 12 日地上’十-五^层竣工日期：2018 年 12 月 11 日1.3 工程简介：本工程为一类高层公共建筑，车库为二类地下车库，结构型式为框架-剪力墙结构，共十五层，地下一、二层为停车库，一层至十五层为商服。1.4 电源及供电：1.4.1 本工程为一类高层公共建筑，二类地下停车库，走道照明、值班照明、安防系统用电、电子信息设备用房用电、客梯用电、排污泵、生活水泵用电等负荷为一级负荷供电，机械停车设备按二级负荷供电，其它电力负荷按三级负荷供电。采用放射式的配电方式。1.4.2 本工程高层公共建筑工作电源、梯间电源由负一层变配电房低压出线柜引来380/220V 低压电源，备用电源采用自启动柴油发电机组，一二级负荷采用双电源供电，当主电源停止工作时，发电机自动启动，并能在 30S 内向负荷供电。1.5 计量及供电:1.5.1 本工程内部计量拟由配电房低压侧计量。1.6 导线选择及线路敷设：1.6.1 消防动力配电干线选用 NH-YJV-1KV 阻燃交联电力电缆；照明干线选用 BVV-500V 聚氯乙烯绝缘聚氯乙烯护套铜芯导线，所有干线均穿 SR 镀锌钢线槽在竖井内敷设。***有限公司建筑电气施工组织设计方案21.6.2 消防动力及应急照明支线选用。1.6.3 照明平面图中，普通照明回路采用 BVV-500-2.5mm2导线，未标根数处均为 2 根，2〜4 根穿 PC20 半硬阻燃塑料管，5〜...
