水泥混凝土桥面铺装施工工法

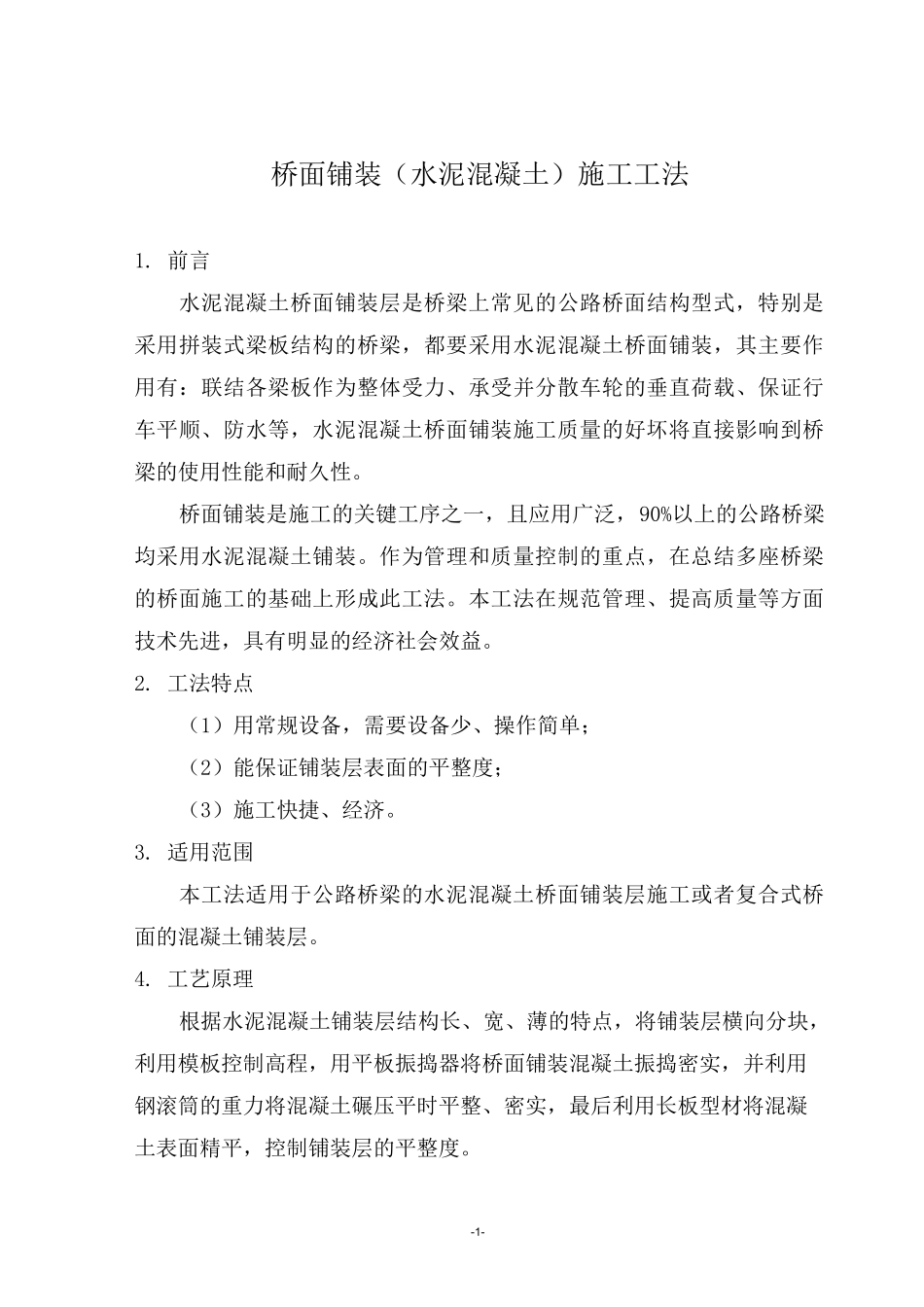

-1-桥面铺装（水泥混凝土）施工工法1. 前言水泥混凝土桥面铺装层是桥梁上常见的公路桥面结构型式，特别是采用拼装式梁板结构的桥梁，都要采用水泥混凝土桥面铺装，其主要作用有：联结各梁板作为整体受力、承受并分散车轮的垂直荷载、保证行车平顺、防水等，水泥混凝土桥面铺装施工质量的好坏将直接影响到桥梁的使用性能和耐久性。桥面铺装是施工的关键工序之一，且应用广泛，90%以上的公路桥梁均采用水泥混凝土铺装。作为管理和质量控制的重点，在总结多座桥梁的桥面施工的基础上形成此工法。本工法在规范管理、提高质量等方面技术先进，具有明显的经济社会效益。2. 工法特点（1）用常规设备，需要设备少、操作简单；（2）能保证铺装层表面的平整度；（3）施工快捷、经济。3. 适用范围本工法适用于公路桥梁的水泥混凝土桥面铺装层施工或者复合式桥面的混凝土铺装层。4. 工艺原理根据水泥混凝土铺装层结构长、宽、薄的特点，将铺装层横向分块，利用模板控制高程，用平板振捣器将桥面铺装混凝土振捣密实，并利用钢滚筒的重力将混凝土碾压平时平整、密实，最后利用长板型材将混凝土表面精平，控制铺装层的平整度。-2-5. 施工工艺流程及操作要点5.1 工艺流程施工工艺流程如图 5.1 所示。5.2 操作要点5.2.1 施工准备1 施工断面设计根据桥面净宽以及混凝土整平设备的不同，在施工组织时可以按便于施工和控制平整度为原则划分桥面铺装的单次施工宽度；桥面铺装的单次施工长度一般为一个工班能够完成的长度，但不小于 60m。当桥面净宽较小或混凝土整平设备能满足全幅整平要求时，可全幅施工，否则应分幅组织施工。-3-图 5.1 水泥混凝土桥面铺装施工工艺流程图2 梁板顶面处理(1)在桥面混凝土施工前，为保证与梁板混凝土粘结牢固，要先将梁板顶面混凝土凿毛，并清除浮浆层和松散层；(2)在梁板顶面凿毛完成后，用高压水枪或空压机将表面废渣冲净。(3)在桥面混凝土前，用水泼洒梁板顶面，将其混凝土充分湿润。(4)对标高较高的部位凿除处理，保证混凝土最小厚度 60mm，且厚度均匀。局部处因梁板混凝土较高而导致铺装层厚度不足时，还需要须将该处梁面凿低。3 混凝土配合比设计桥面混凝土要求标号在 C30 以上，一般与梁板混凝土同标号，同时还有防水要求，没有沥青铺装层的还有抗冻、抗冲击和耐磨等性能要求，而且结构厚度较小(6~10cm)，因此对混凝土配合比的要求较高。(1)粗集料：一般宜选用碎石，特别是有抗冻、抗冲击要求的混凝土；碎石要...
