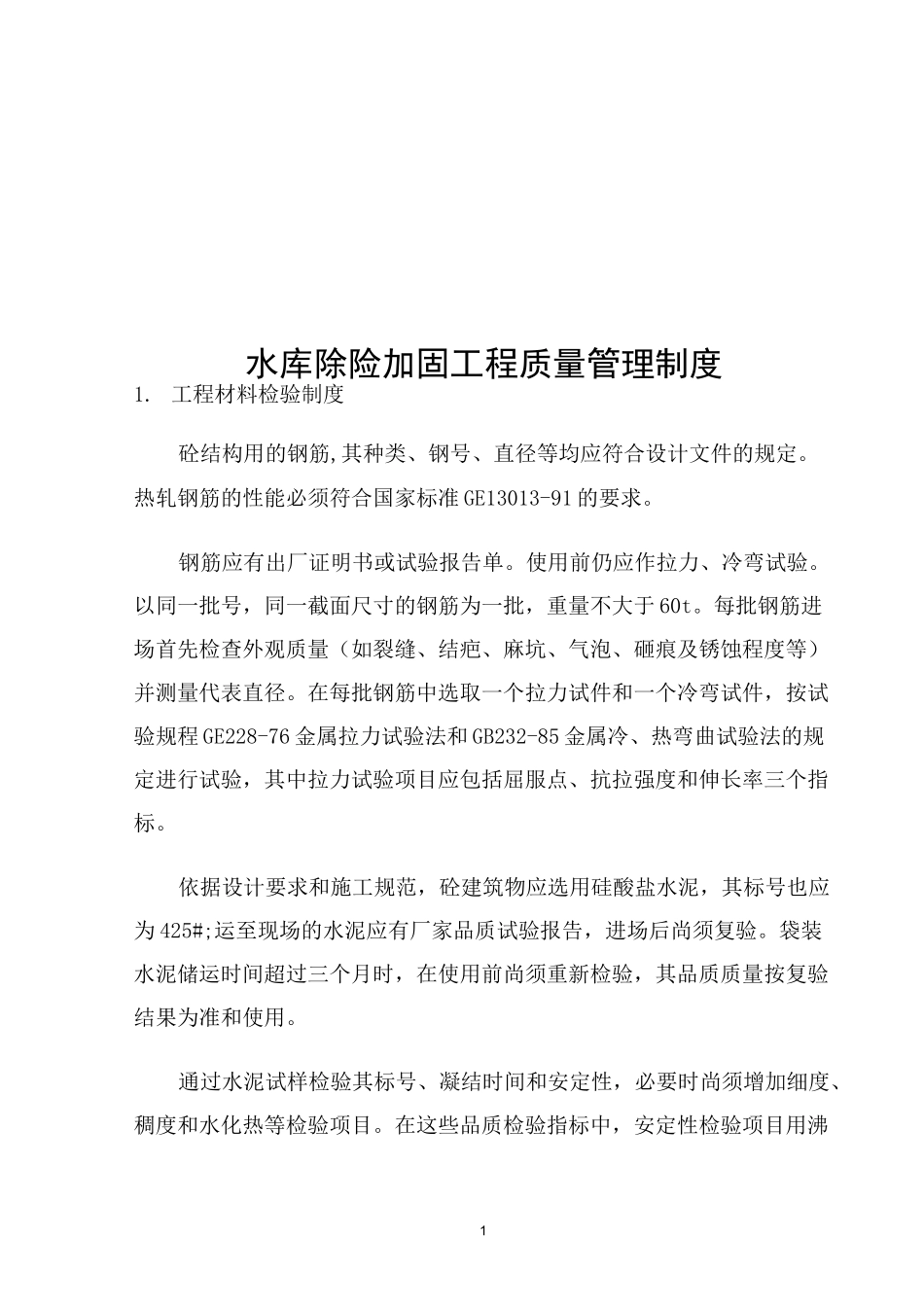

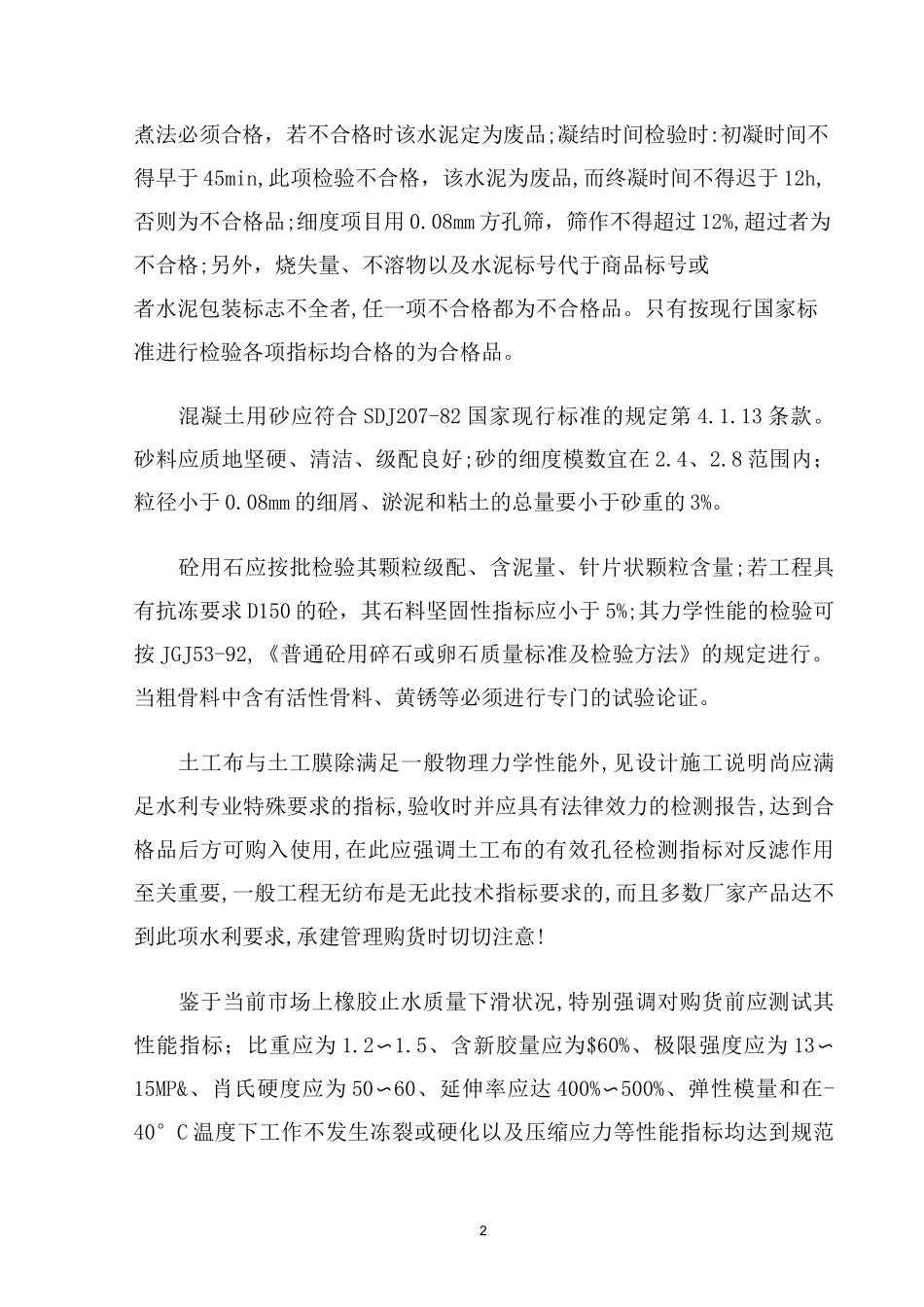

1水库除险加固工程质量管理制度1. 工程材料检验制度砼结构用的钢筋,其种类、钢号、直径等均应符合设计文件的规定。热轧钢筋的性能必须符合国家标准 GE13013-91 的要求。钢筋应有出厂证明书或试验报告单。使用前仍应作拉力、冷弯试验。以同一批号，同一截面尺寸的钢筋为一批，重量不大于 60t。每批钢筋进场首先检查外观质量（如裂缝、结疤、麻坑、气泡、砸痕及锈蚀程度等）并测量代表直径。在每批钢筋中选取一个拉力试件和一个冷弯试件，按试验规程 GE228-76 金属拉力试验法和 GB232-85 金属冷、热弯曲试验法的规定进行试验，其中拉力试验项目应包括屈服点、抗拉强度和伸长率三个指标。依据设计要求和施工规范，砼建筑物应选用硅酸盐水泥，其标号也应为 425#;运至现场的水泥应有厂家品质试验报告，进场后尚须复验。袋装水泥储运时间超过三个月时，在使用前尚须重新检验，其品质质量按复验结果为准和使用。通过水泥试样检验其标号、凝结时间和安定性，必要时尚须增加细度、稠度和水化热等检验项目。在这些品质检验指标中，安定性检验项目用沸2煮法必须合格，若不合格时该水泥定为废品;凝结时间检验时:初凝时间不得早于 45min,此项检验不合格，该水泥为废品,而终凝时间不得迟于 12h,否则为不合格品;细度项目用 0.08mm 方孔筛，筛作不得超过 12%,超过者为不合格;另外，烧失量、不溶物以及水泥标号代于商品标号或者水泥包装标志不全者,任一项不合格都为不合格品。只有按现行国家标准进行检验各项指标均合格的为合格品。混凝土用砂应符合 SDJ207-82 国家现行标准的规定第 4.1.13 条款。砂料应质地坚硬、清洁、级配良好;砂的细度模数宜在 2.4、2.8 范围内；粒径小于 0.08mm 的细屑、淤泥和粘土的总量要小于砂重的 3%。砼用石应按批检验其颗粒级配、含泥量、针片状颗粒含量;若工程具有抗冻要求 D150 的砼，其石料坚固性指标应小于 5%;其力学性能的检验可按 JGJ53-92,《普通砼用碎石或卵石质量标准及检验方法》的规定进行。当粗骨料中含有活性骨料、黄锈等必须进行专门的试验论证。土工布与土工膜除满足一般物理力学性能外,见设计施工说明尚应满足水利专业特殊要求的指标,验收时并应具有法律效力的检测报告,达到合格品后方可购入使用,在此应强调土工布的有效孔径检测指标对反滤作用至关重要,一般工程无纺布是无此技术指标要求的,而且多数厂家产品达不到此项水利要求,承建管理购货时切切注意!鉴于当前市场上橡胶止水质量下滑状况,...
