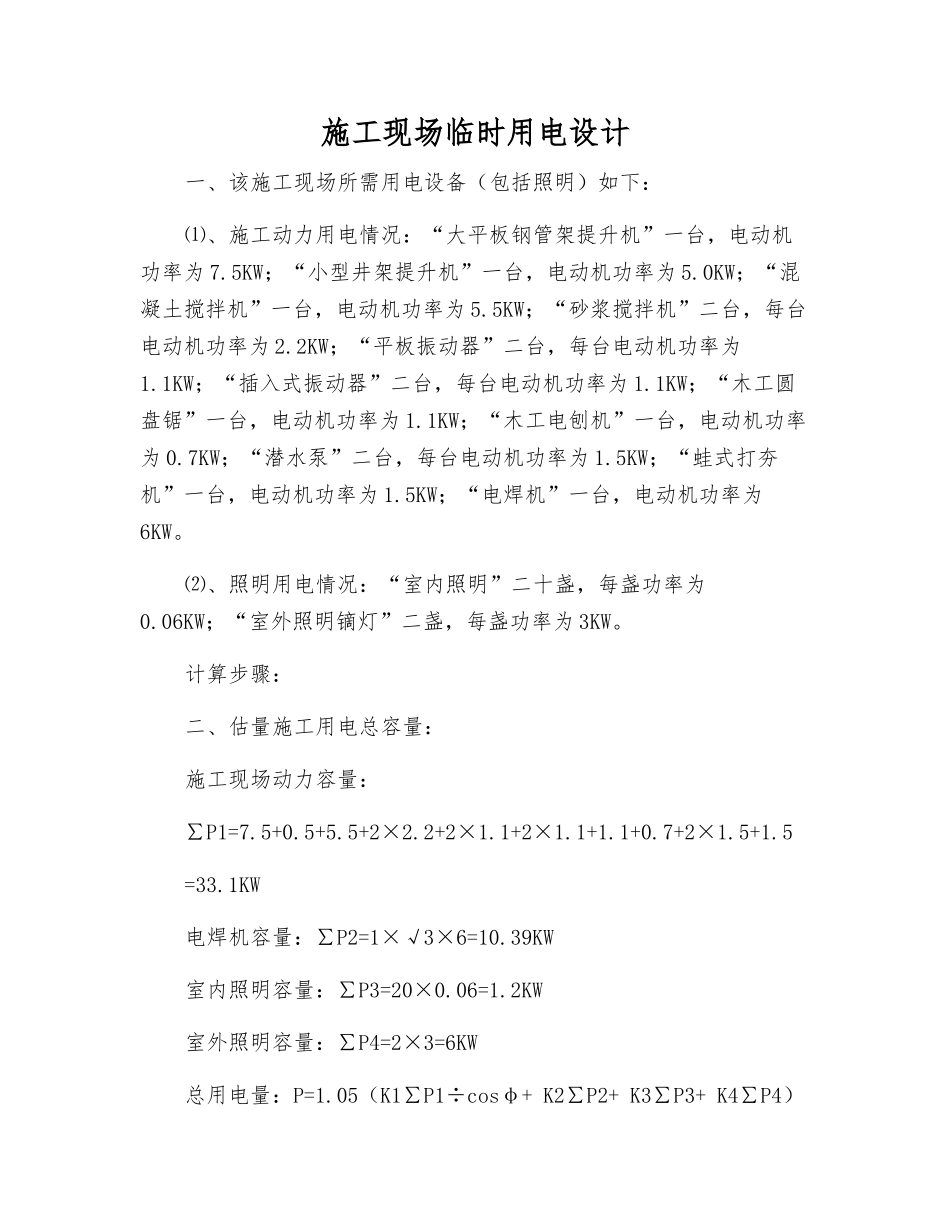

施工现场临时用电设计

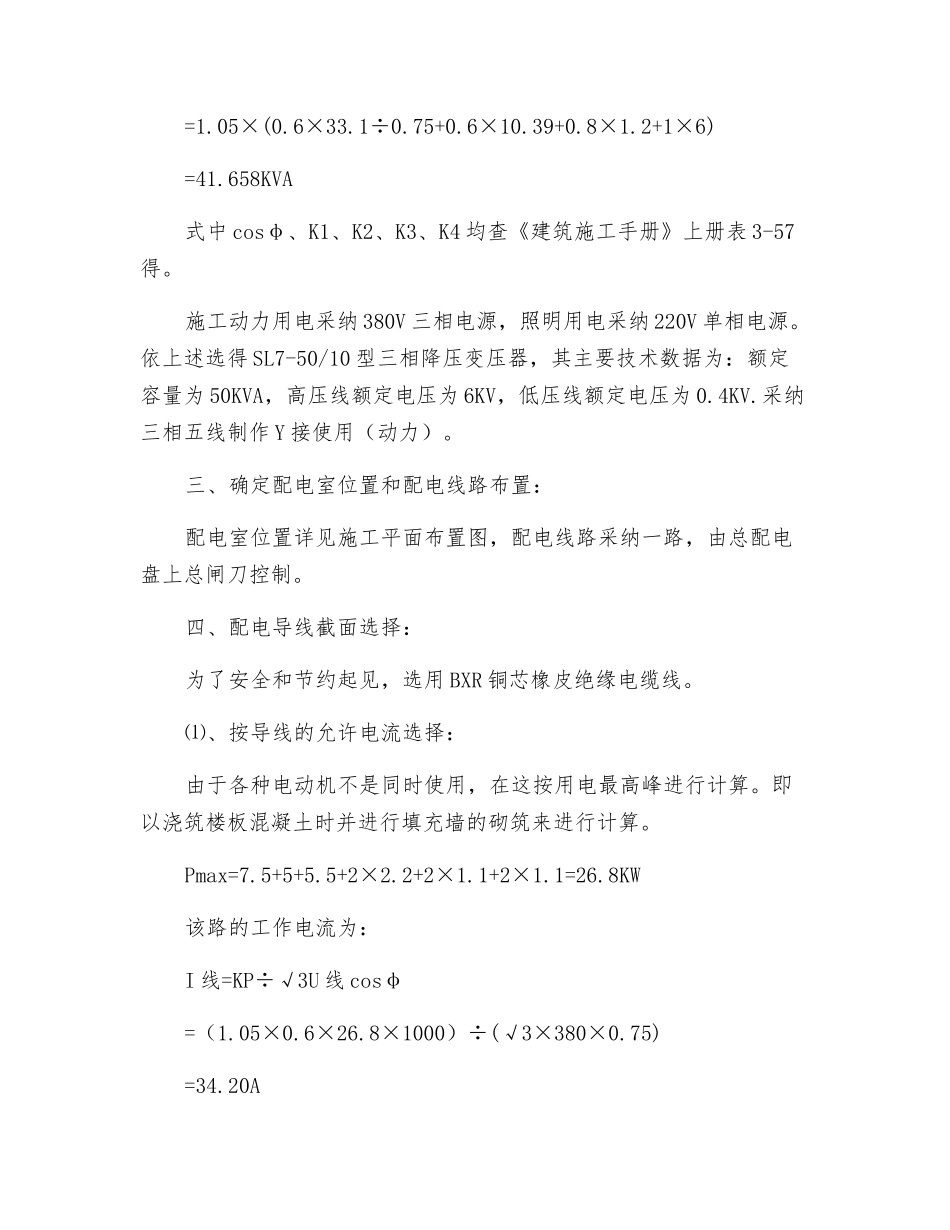

施工现场临时用电设计一、该施工现场所需用电设备（包括照明）如下：⑴、施工动力用电情况：“大平板钢管架提升机”一台，电动机功率为 7.5KW；“小型井架提升机”一台，电动机功率为 5.0KW；“混凝土搅拌机”一台，电动机功率为 5.5KW；“砂浆搅拌机”二台，每台电动机功率为 2.2KW；“平板振动器”二台，每台电动机功率为1.1KW；“插入式振动器”二台，每台电动机功率为 1.1KW；“木工圆盘锯”一台，电动机功率为 1.1KW；“木工电刨机”一台，电动机功率为 0.7KW；“潜水泵”二台，每台电动机功率为 1.5KW；“蛙式打夯机”一台，电动机功率为 1.5KW；“电焊机”一台，电动机功率为6KW。⑵、照明用电情况：“室内照明”二十盏，每盏功率为0.06KW；“室外照明镝灯”二盏，每盏功率为 3KW。计算步骤：二、估量施工用电总容量：施工现场动力容量：∑P1=7.5+0.5+5.5+2×2.2+2×1.1+2×1.1+1.1+0.7+2×1.5+1.5=33.1KW电焊机容量：∑P2=1×√3×6=10.39KW室内照明容量：∑P3=20×0.06=1.2KW室外照明容量：∑P4=2×3=6KW总用电量：P=1.05（K1∑P1÷cosφ+ K2∑P2+ K3∑P3+ K4∑P4）=1.05×(0.6×33.1÷0.75+0.6×10.39+0.8×1.2+1×6)=41.658KVA式中 cosφ、K1、K2、K3、K4 均查《建筑施工手册》上册表 3-57得。施工动力用电采纳 380V 三相电源，照明用电采纳 220V 单相电源。依上述选得 SL7-50/10 型三相降压变压器，其主要技术数据为：额定容量为 50KVA，高压线额定电压为 6KV，低压线额定电压为 0.4KV.采纳三相五线制作 Y 接使用（动力）。三、确定配电室位置和配电线路布置：配电室位置详见施工平面布置图，配电线路采纳一路，由总配电盘上总闸刀控制。四、配电导线截面选择：为了安全和节约起见，选用 BXR 铜芯橡皮绝缘电缆线。⑴、按导线的允许电流选择：由于各种电动机不是同时使用，在这按用电最高峰进行计算。即以浇筑楼板混凝土时并进行填充墙的砌筑来进行计算。Pmax=7.5+5+5.5+2×2.2+2×1.1+2×1.1=26.8KW该路的工作电流为：I 线=KP÷√3U 线 cosφ=（1.05×0.6×26.8×1000）÷(√3×380×0.75)=34.20A(上式中：U 线=380V，cosφ=0.75)查《建筑施工手册》上册表 3-65，选用 BXR 铜芯橡皮绝缘电缆线，导线标称截面为 6mm2（导线持续容许电流为 58A）。⑵、按允许电压降选择：为了简化计算，全部负荷集中在线路末端来考虑，从配电室盘到线路末端长度约为 100m。允许电压降：S=∑PL/C%=1.05×0.6×26.8...
