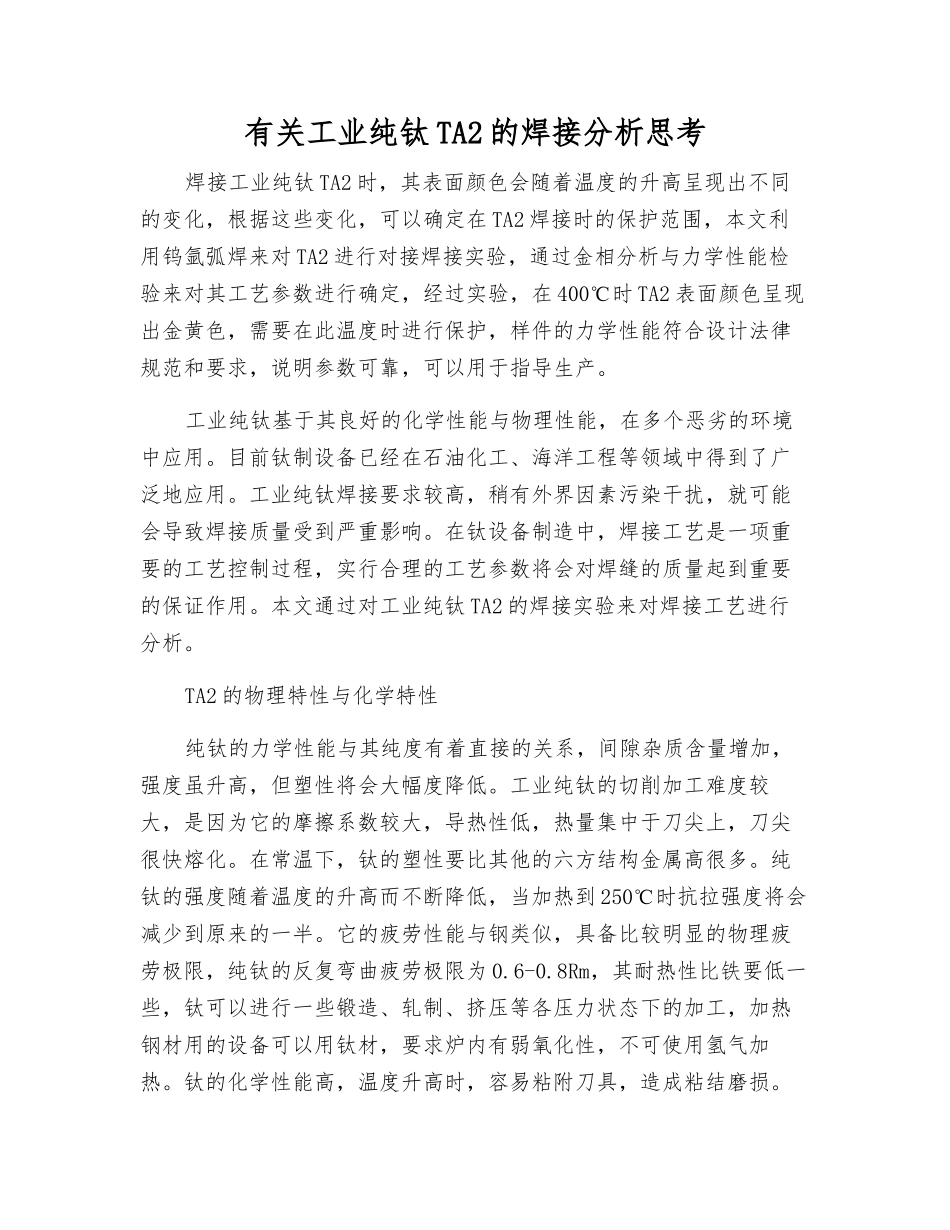

有关工业纯钛 TA2 的焊接分析思考焊接工业纯钛 TA2 时,其表面颜色会随着温度的升高呈现出不同的变化,根据这些变化,可以确定在 TA2 焊接时的保护范围,本文利用钨氩弧焊来对 TA2 进行对接焊接实验,通过金相分析与力学性能检验来对其工艺参数进行确定,经过实验,在 400℃时 TA2 表面颜色呈现出金黄色,需要在此温度时进行保护,样件的力学性能符合设计法律规范和要求,说明参数可靠,可以用于指导生产。工业纯钛基于其良好的化学性能与物理性能,在多个恶劣的环境中应用。目前钛制设备已经在石油化工、海洋工程等领域中得到了广泛地应用。工业纯钛焊接要求较高,稍有外界因素污染干扰,就可能会导致焊接质量受到严重影响。在钛设备制造中,焊接工艺是一项重要的工艺控制过程,实行合理的工艺参数将会对焊缝的质量起到重要的保证作用。本文通过对工业纯钛 TA2 的焊接实验来对焊接工艺进行分析。TA2 的物理特性与化学特性纯钛的力学性能与其纯度有着直接的关系,间隙杂质含量增加,强度虽升高,但塑性将会大幅度降低。工业纯钛的切削加工难度较大,是因为它的摩擦系数较大,导热性低,热量集中于刀尖上,刀尖很快熔化。在常温下,钛的塑性要比其他的六方结构金属高很多。纯钛的强度随着温度的升高而不断降低,当加热到 250℃时抗拉强度将会减少到原来的一半。它的疲劳性能与钢类似,具备比较明显的物理疲劳极限,纯钛的反复弯曲疲劳极限为 0.6-0.8Rm,其耐热性比铁要低一些,钛可以进行一些锻造、轧制、挤压等各压力状态下的加工,加热钢材用的设备可以用钛材,要求炉内有弱氧化性,不可使用氢气加热。钛的化学性能高,温度升高时,容易粘附刀具,造成粘结磨损。TA2 的焊接特点在较高的温度下,钛与氢、碳等都有着较强的亲和力,氢在 250℃的钛中溶解度可以达到 33%以上。一旦氢在钛中溶解,将会造成气孔的现象,同时将会形成氢化钛,沿滑移面析出,增加了金属中的含氧量,使韧性急剧下降,有可能会造成裂纹的产生。间隙杂质在特别的条件下也会引起焊缝的断裂。高温下的钛与碳将会生成碳化钛,导致焊缝塑性下降,造成一定的裂缝问题,假如保护不当,也将会吸收进杂质。为了确保钛的焊接质量可靠,在材料准备时要把控好杂质成分,及时清除污染物,在焊接过程当中做好保护。目前,钨极氩弧焊是钛与钛合金焊接最常用的焊接方法,也是连接薄板与打底焊最好的焊接方法之一,通过对焊接工艺参数的选择,可以实现良好的焊缝质量,但这...
