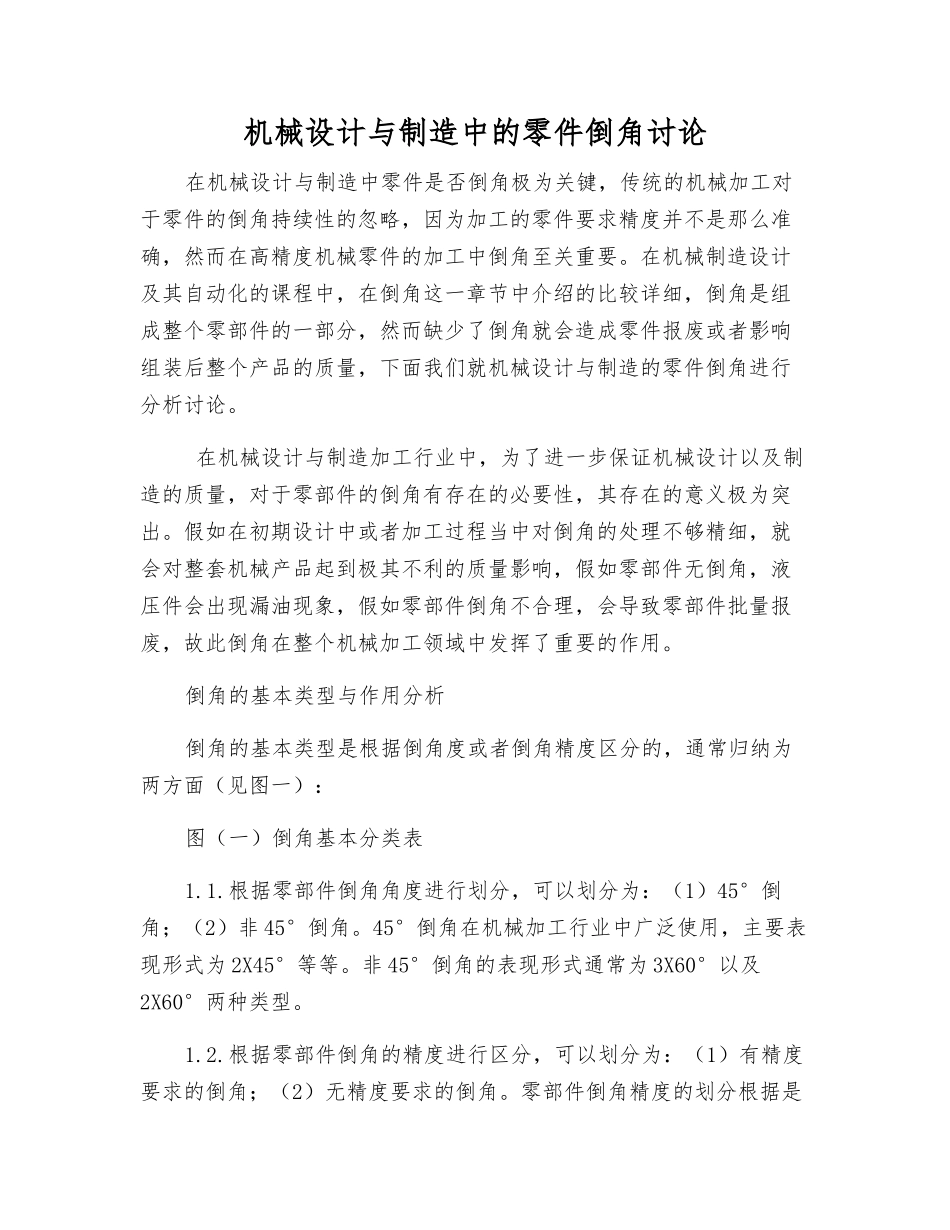

机械设计与制造中的零件倒角研究

机械设计与制造中的零件倒角讨论在机械设计与制造中零件是否倒角极为关键，传统的机械加工对于零件的倒角持续性的忽略，因为加工的零件要求精度并不是那么准确，然而在高精度机械零件的加工中倒角至关重要。在机械制造设计及其自动化的课程中，在倒角这一章节中介绍的比较详细，倒角是组成整个零部件的一部分，然而缺少了倒角就会造成零件报废或者影响组装后整个产品的质量，下面我们就机械设计与制造的零件倒角进行分析讨论。 在机械设计与制造加工行业中，为了进一步保证机械设计以及制造的质量，对于零部件的倒角有存在的必要性，其存在的意义极为突出。假如在初期设计中或者加工过程当中对倒角的处理不够精细，就会对整套机械产品起到极其不利的质量影响，假如零部件无倒角，液压件会出现漏油现象，假如零部件倒角不合理，会导致零部件批量报废，故此倒角在整个机械加工领域中发挥了重要的作用。倒角的基本类型与作用分析倒角的基本类型是根据倒角度或者倒角精度区分的，通常归纳为两方面（见图一）：图（一）倒角基本分类表1.1.根据零部件倒角角度进行划分，可以划分为：（1）45°倒角；（2）非 45°倒角。45°倒角在机械加工行业中广泛使用，主要表现形式为 2X45°等等。非 45°倒角的表现形式通常为 3X60°以及2X60°两种类型。1.2.根据零部件倒角的精度进行区分，可以划分为：（1）有精度要求的倒角；（2）无精度要求的倒角。零部件倒角精度的划分根据是否存在倒角角度精度的要求作为界定标准的，对于有精度要求的倒角表现形式为（45°±1°）（60°±1°）等，这类的倒角的形式可以根据设计要求提高机械加工的精度。相对于无精度要求的倒角，在机械制造生产过程当中降低了加工精度。零部件倒角相关问题分析与讨论机械设计制图与机械制造生产过程是直接影响零部件倒角问题存在的主要因素。在设计零部件图纸的初期，要充分考虑到倒角在装配时的作用，也要考虑到对后续机械加工过程当中的重要意义。2.1.机械设计、制图过程当中零部件倒角存在的不足分析在机械设计与制图过程当中存在的不足归纳以下几点：（1）设计上失误。在机械设计中，图纸的表明是非常重要的，这影响到后期的机械加工精度。图纸在设计中因为设计的疏漏，或者因为设计人员经验不够丰富，甚至有些毕业的大学生刚刚走上设计岗位，对总成系统的结构特点不熟悉，都会忽略倒角的标注，或者是倒角设计不合理。举个简单的实例，在液压传统的系统设计中，液压油缸的内腔装 O...
