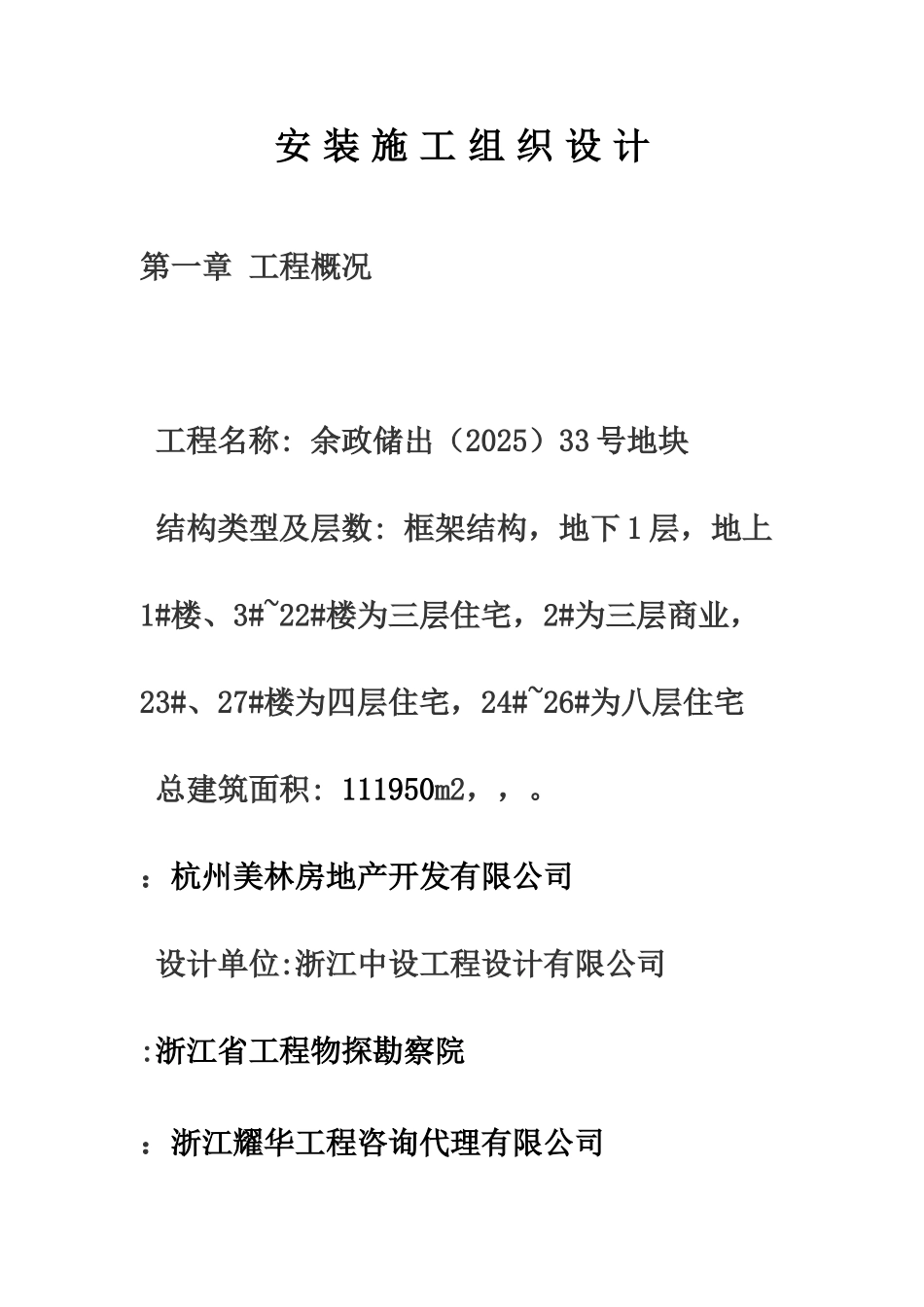

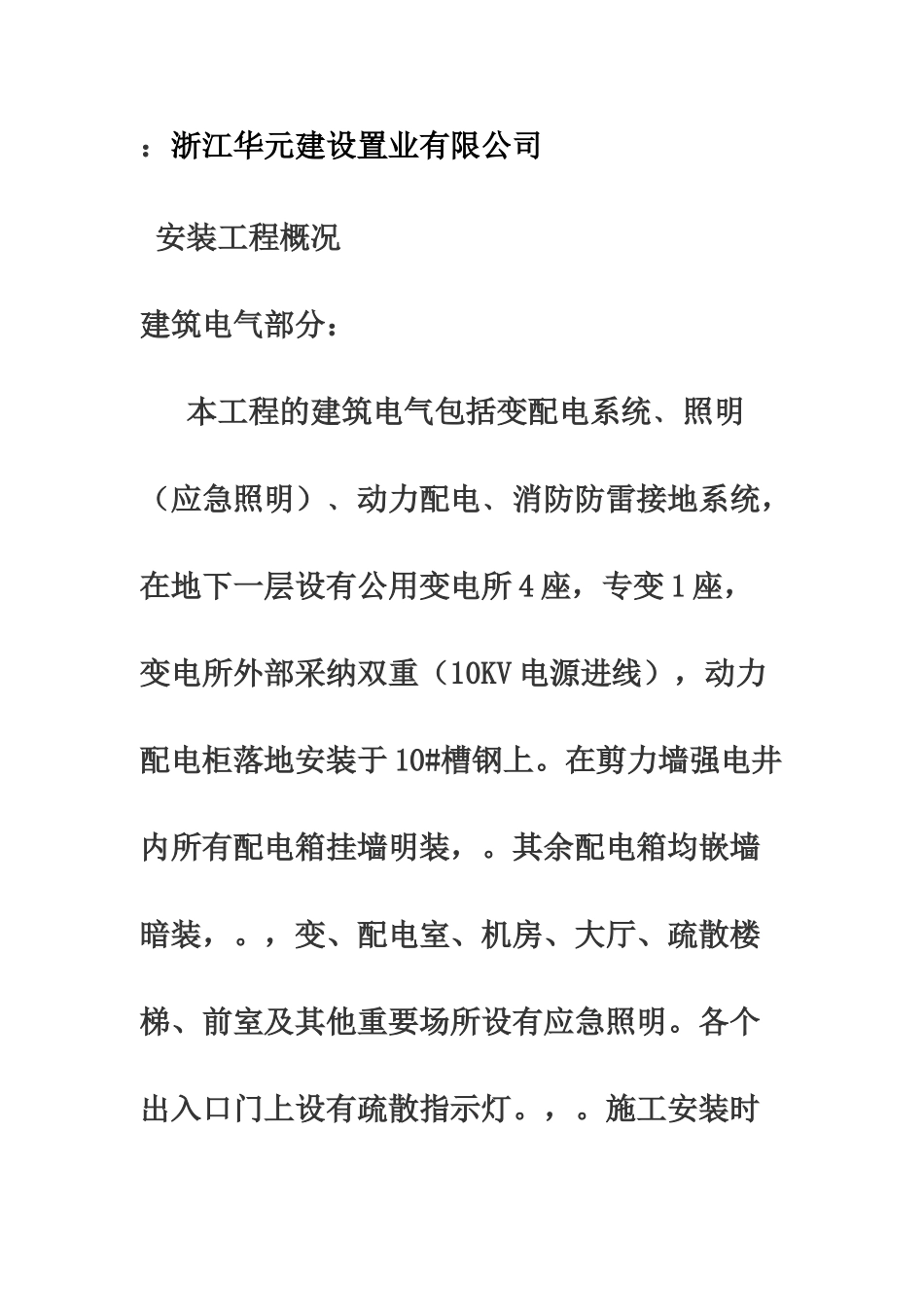

水电安装施工项目组织设计方案讨论安 装 施 工 组 织 设 计 第一章 工程概况 工程名称: 余政储出（2025）33 号地块 结构类型及层数: 框架结构，地下 1 层，地上1#楼、3#~22#楼为三层住宅，2#为三层商业，23#、27#楼为四层住宅，24#~26#为八层住宅 总建筑面积: 111950m2，，。：杭州美林房地产开发有限公司 设计单位:浙江中设工程设计有限公司:浙江省工程物探勘察院：浙江耀华工程咨询代理有限公司：浙江华元建设置业有限公司 安装工程概况建筑电气部分： 本工程的建筑电气包括变配电系统﹑照明（应急照明）﹑动力配电﹑消防防雷接地系统，在地下一层设有公用变电所 4 座，专变 1 座，变电所外部采纳双重（10KV 电源进线），动力配电柜落地安装于 10#槽钢上。在剪力墙强电井内所有配电箱挂墙明装，。其余配电箱均嵌墙暗装，。，变、配电室、机房、大厅、疏散楼梯、前室及其他重要场所设有应急照明。各个出入口门上设有疏散指示灯。，。施工安装时要保证三相负荷平衡，。电缆桥架除规定外，均需实行防火保护措施，在穿越剪力墙、楼板时的孔洞均应采纳防火材料进行封堵。水平敷设时，，电缆桥架的吊架通过金属膨胀螺栓进行安装。 电源线路沿桥架暗敷时在穿越楼板、剪力墙时穿镀锌钢管保护，同一桥架内敷设的双路电源线路，在桥架的两侧敷设。中间加隔板，在首尾、转弯及每隔 2 米进行固定，在首尾、转弯及每隔 50 米处应有编号，型号及起至关系标记。 管线敷设线路较长的，按法律规范要求预埋过路接线盒。本工程专变采纳 TN-S 型保护方式，零线（N）与 PE 线严格分开，公变采纳 TN-C-S（电源进线开关前 PEN 线必须重复接地）所有带电设备的金属外壳与 PE 线须可靠连接，消防报警、弱电机房、电梯机房的保护线采纳专用接地线由基础接地网引入，电气接地与防雷接地共用接地装置，接地电阻小于 1Ω，接地装置采纳基础主钢筋环行焊接而成。 本工程采纳联合接地，接地装置与防雷装置公用，接闪器采纳屋顶明敷避雷带，引下线利用柱内二根大于 Φ16 主钢筋对焊接而成，并设置测试点，所有突出屋面的金属物体应与屋面避雷带可靠焊接。金属管道及金属物的顶端和底端均应与防雷装置可靠连接。在地下一层变电所内设总等电位联结箱，带淋浴的各个卫生间内均设局部等电位联结箱，局部等电位联结箱联结须用一 25*4 扁钢与卫生间地面钢筋网可靠焊接。电气消防 本工程火灾自动报警系统设于 2#楼一层，为本工程设置...
