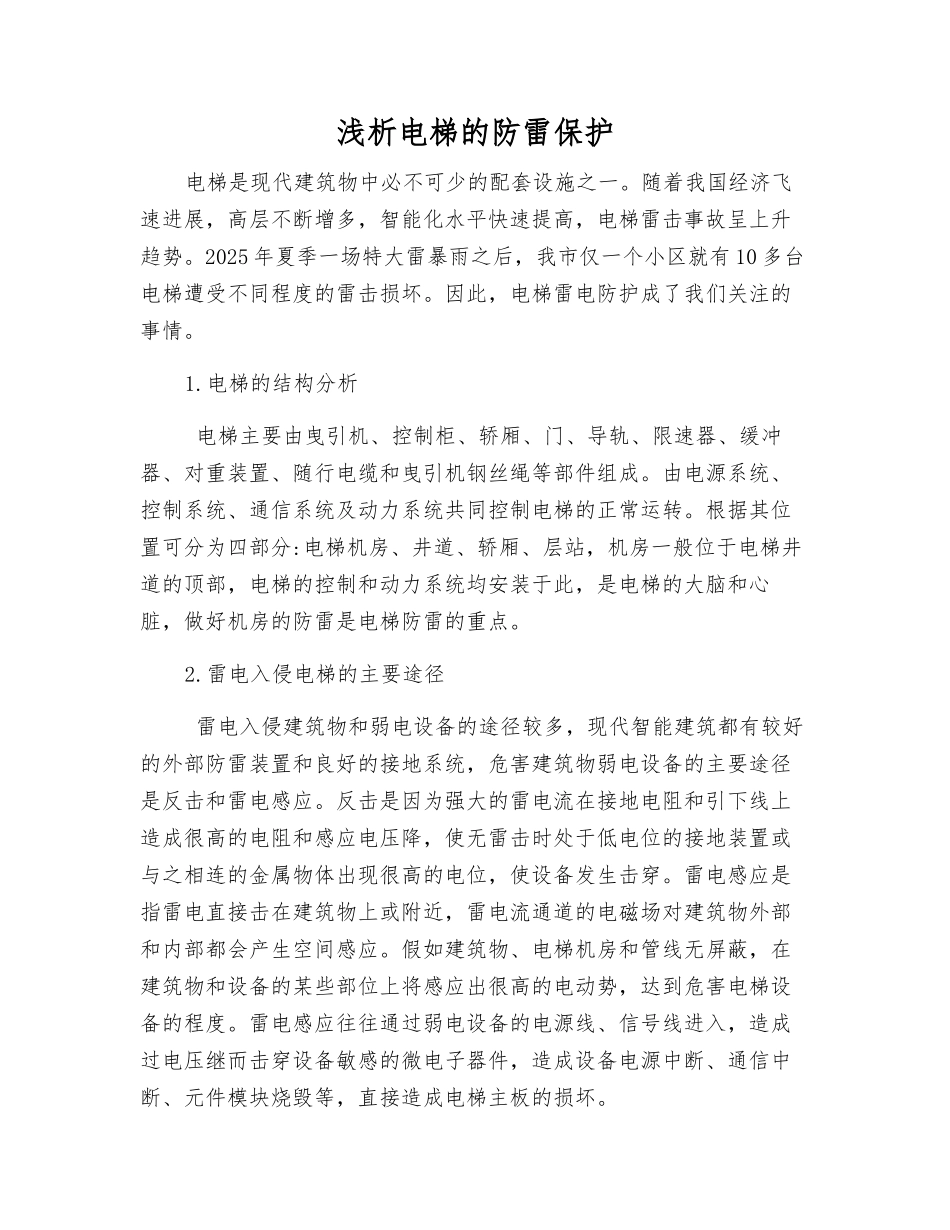

浅析电梯的防雷保护_第1页
1/3
浅析电梯的防雷保护_第2页
2/3
浅析电梯的防雷保护_第3页
3/3
浅析电梯的防雷保护电梯是现代建筑物中必不可少的配套设施之一。随着我国经济飞速进展,高层不断增多,智能化水平快速提高,电梯雷击事故呈上升趋势。2025 年夏季一场特大雷暴雨之后,我市仅一个小区就有 10 多台电梯遭受不同程度的雷击损坏。因此,电梯雷电防护成了我们关注的事情。1.电梯的结构分析 电梯主要由曳引机、控制柜、轿厢、门、导轨、限速器、缓冲器、对重装置、随行电缆和曳引机钢丝绳等部件组成。由电源系统、控制系统、通信系统及动力系统共同控制电梯的正常运转。根据其位置可分为四部分:电梯机房、井道、轿厢、层站,机房一般位于电梯井道的顶部,电梯的控制和动力系统均安装于此,是电梯的大脑和心脏,做好机房的防雷是电梯防雷的重点。2.雷电入侵电梯的主要途径 雷电入侵建筑物和弱电设备的途径较多,现代智能建筑都有较好的外部防雷装置和良好的接地系统,危害建筑物弱电设备的主要途径是反击和雷电感应。反击是因为强大的雷电流在接地电阻和引下线上造成很高的电阻和感应电压降,使无雷击时处于低电位的接地装置或与之相连的金属物体出现很高的电位,使设备发生击穿。雷电感应是指雷电直接击在建筑物上或附近,雷电流通道的电磁场对建筑物外部和内部都会产生空间感应。假如建筑物、电梯机房和管线无屏蔽,在建筑物和设备的某些部位上将感应出很高的电动势,达到危害电梯设备的程度。雷电感应往往通过弱电设备的电源线、信号线进入,造成过电压继而击穿设备敏感的微电子器件,造成设备电源中断、通信中断、元件模块烧毁等,直接造成电梯主板的损坏。3.电梯防止雷电入侵的预防措施 那么现代智能建筑中如何才能做好电梯设备的防雷呢?作者认为可以从以下几个方面着手考虑。3.1.合理的电梯接地系统 控制柜接地装置与防雷接地设备可共用,也可分开。根据《建筑物防雷设计法律规范》的有关规定,电梯控制柜保护接地与建筑物防雷接地关系如下:其接地装置宜与电气设备等接地装置共用。防雷的接地装置宜与埋地金属管道相连。当不相连,两者间的地中距离不应小于 2m。对于新设计的楼宇,因符合《建筑物电子信息系统防雷技术法律规范》,建筑设计时会利用钢筋混凝土中的结构钢筋和基础钢筋,把功能性接地,保护性接地,防雷接地 3 组接地装置合在一起,并在建筑物内做好等电位联接。联合接地的接地电阻和防雷接地的冲击电阻 R?1Ω。这种接地方式性能最佳,投资最省。3.2.等电位连接 等电位连接的目的在于减少雷电流所引起之...
