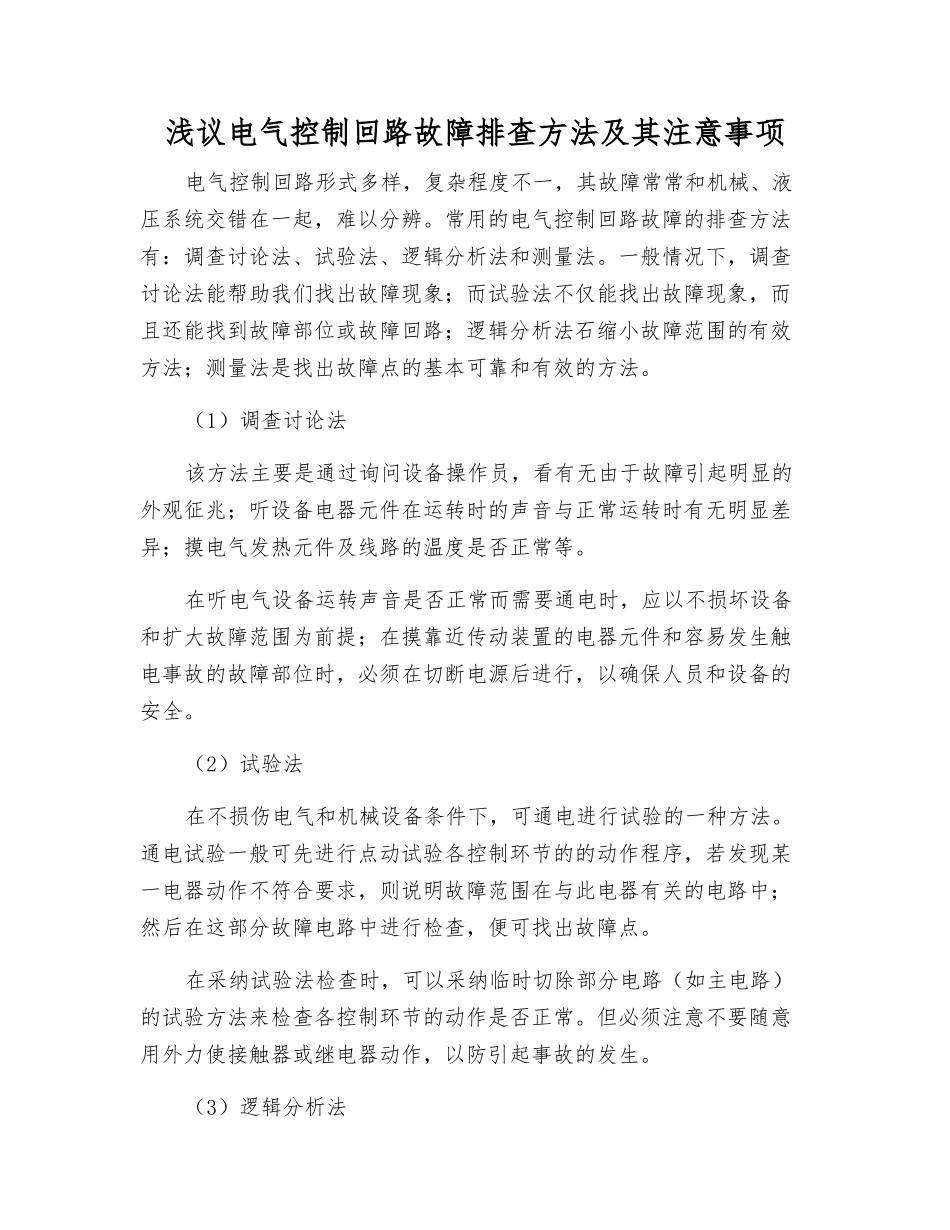

浅议电气控制回路故障排查方法及其注意事项电气控制回路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。常用的电气控制回路故障的排查方法有：调查讨论法、试验法、逻辑分析法和测量法。一般情况下，调查讨论法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。（1）调查讨论法该方法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运转时的声音与正常运转时有无明显差异；摸电气发热元件及线路的温度是否正常等。在听电气设备运转声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提；在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行，以确保人员和设备的安全。（2）试验法在不损伤电气和机械设备条件下，可通电进行试验的一种方法。通电试验一般可先进行点动试验各控制环节的的动作程序，若发现某一电器动作不符合要求，则说明故障范围在与此电器有关的电路中；然后在这部分故障电路中进行检查，便可找出故障点。在采纳试验法检查时，可以采纳临时切除部分电路（如主电路）的试验方法来检查各控制环节的动作是否正常。但必须注意不要随意用外力使接触器或继电器动作，以防引起事故的发生。（3）逻辑分析法逻辑分析法是一种以准为前提，以快为目的的检查方法。它是根据电气控制线路工作原理，控制环节的动作程序以及它们之间的联系，结合故障现象作具体分析，快速地缩小检查范围，然后推断出故障的所在。在采纳逻辑分析法检查是，应根据原理图，对故障现象作具体分析，在划出可疑范围后，再借鉴试验法对故障回路有关的其他控制环节进行控制，就可排除公共支路部分的故障，使貌似复杂的问题变的条理清楚，从而提高维修的针对性，可以收到准而快的效果。（4）测量法测量法是利用校验灯、试电笔、万用表、蜂鸣器、示波器等对线路进行带电和断电测量，是找出故障点的有效方法。在利用万用表欧姆档和蜂鸣器检测电器元件及线路是否断路或短路时，必须切断电源；否则将会烧毁万用表和蜂鸣器。同时，在测量时要特别注意是否有并联支路或其它回路对所测量线路的影响，以防产生误推断。在采纳可控整流供电的电动机调速控制线路中，利用示波器来观察触发电路的脉冲波形和可控整流的输出波形，就能很快地推断线路的故障所在。...
