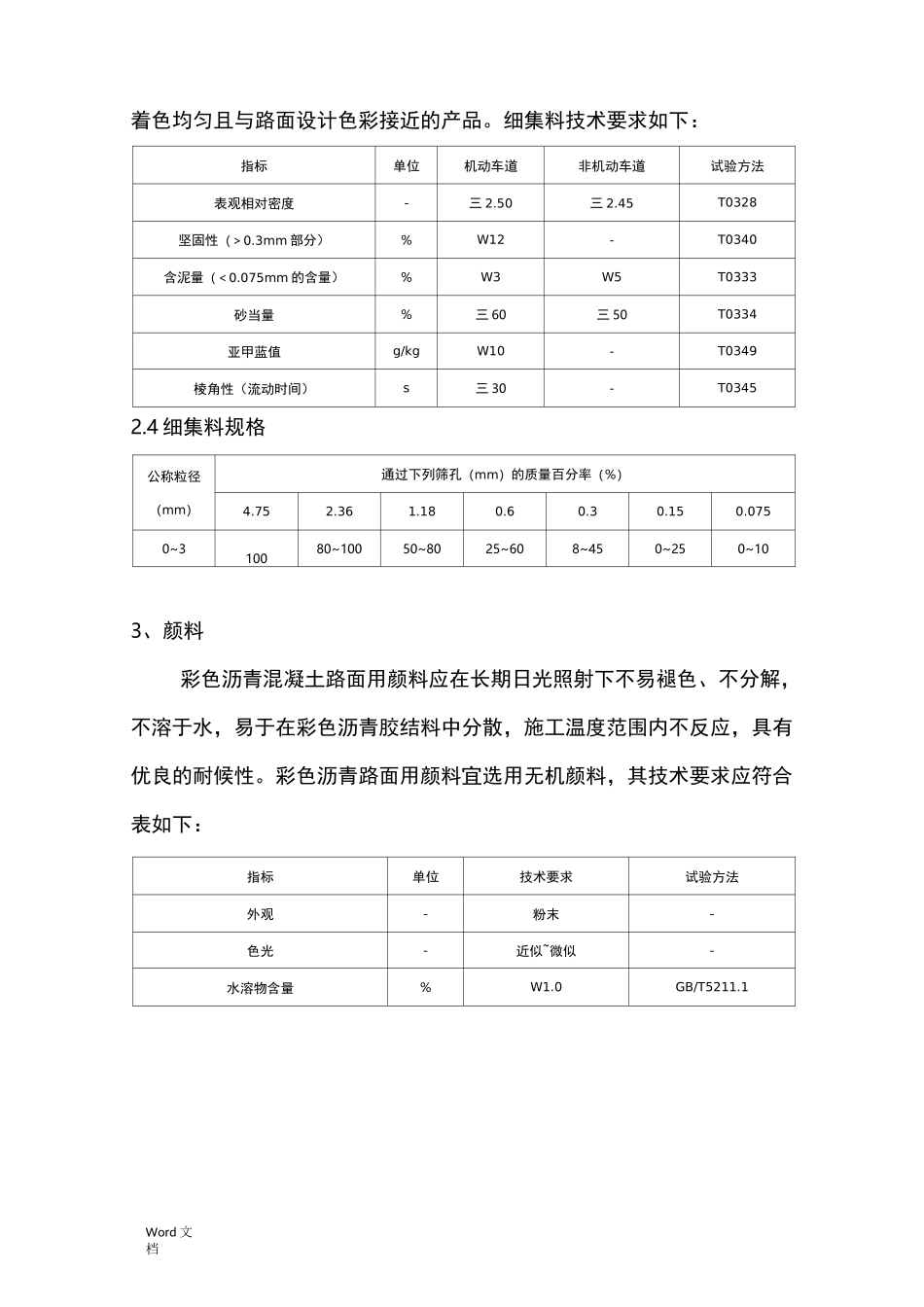

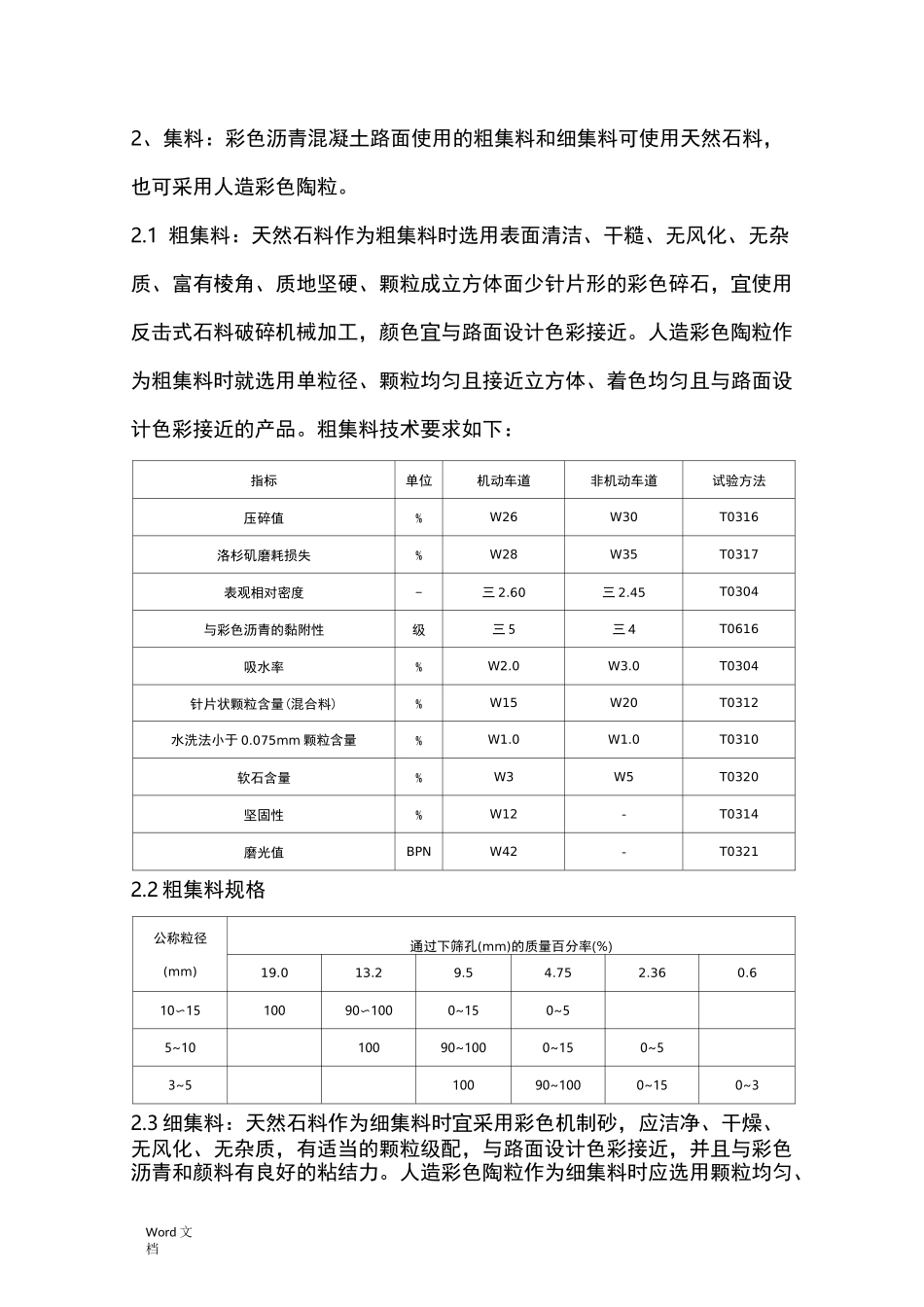

Word 文档彩色沥青混凝土路面一、定义彩色沥青混凝土路面：由矿料与彩色沥青、颜料、添加剂等材料经拌和、摊铺、碾压等施工工艺而成的路面总称。二、原材料：1、彩色沥青：由石油、化工产品等高分子材料加工制成，呈无色或浅色并可由颜料着色的胶结料的总称，彩色沥青技术要求如下。指标单位沥青标号试验方法50 号70 号90 号针入度0.1mm40〜6060~8080~100T0604软化点非机动C三 49三 46三 45T0606机动三 55三 54三 52延度15Ccm三 100T060510C三 15三 25三 45闪点C三 250三 240三 230T061160C。动力黏度非机动车道Pa.S三 180三 160三 140T0620机动车道三 220三 200三 180135C 运动黏度Pa.SW3T0625/T0619颜色等级（铁钻法）档W17GB/T1722密度（15C。）g/cm3实测记录T0603TFOT（或RTFOT 后残留物）质量变化%W±1.2T0610 或 T0609残留针入度比%三 63三 61三 57T0604残留延度（15C。）cm三 10三 15三 20T0605残留延度（10C。）非机动车道cm三 2三 4三 6机动车道三 4三 6三 8颜色-无明显变化GB/T1722Word 文档2、集料：彩色沥青混凝土路面使用的粗集料和细集料可使用天然石料，也可采用人造彩色陶粒。2.1 粗集料：天然石料作为粗集料时选用表面清洁、干糙、无风化、无杂质、富有棱角、质地坚硬、颗粒成立方体面少针片形的彩色碎石，宜使用反击式石料破碎机械加工，颜色宜与路面设计色彩接近。人造彩色陶粒作为粗集料时就选用单粒径、颗粒均匀且接近立方体、着色均匀且与路面设计色彩接近的产品。粗集料技术要求如下：指标单位机动车道非机动车道试验方法压碎值%W26W30T0316洛杉矶磨耗损失%W28W35T0317表观相对密度-三 2.60三 2.45T0304与彩色沥青的黏附性级三 5三 4T0616吸水率%W2.0W3.0T0304针片状颗粒含量(混合料)%W15W20T0312水洗法小于 0.075mm 颗粒含量%W1.0W1.0T0310软石含量%W3W5T0320坚固性%W12-T0314磨光值BPNW42-T03212.2 粗集料规格公称粒径(mm)通过下筛孔(mm)的质量百分率(％)19.013.29.54.752.360.610〜1510090〜1000~150~55~1010090~1000~150~53~510090~1000~150~32.3 细集料：天然石料作为细集料时宜采用彩色机制砂，应洁净、干燥、无风化、无杂质，有适当的颗粒级配，与路面设计色彩接近，并且与彩色沥青和颜料有良好的粘结力。人造彩色陶粒作为细集料时应选用颗粒均匀、Word 文档着色均匀且与路面设计色彩接近的产品。细集料技术要求如下：指标单位机动车道非机动车道试验方法表观相...
