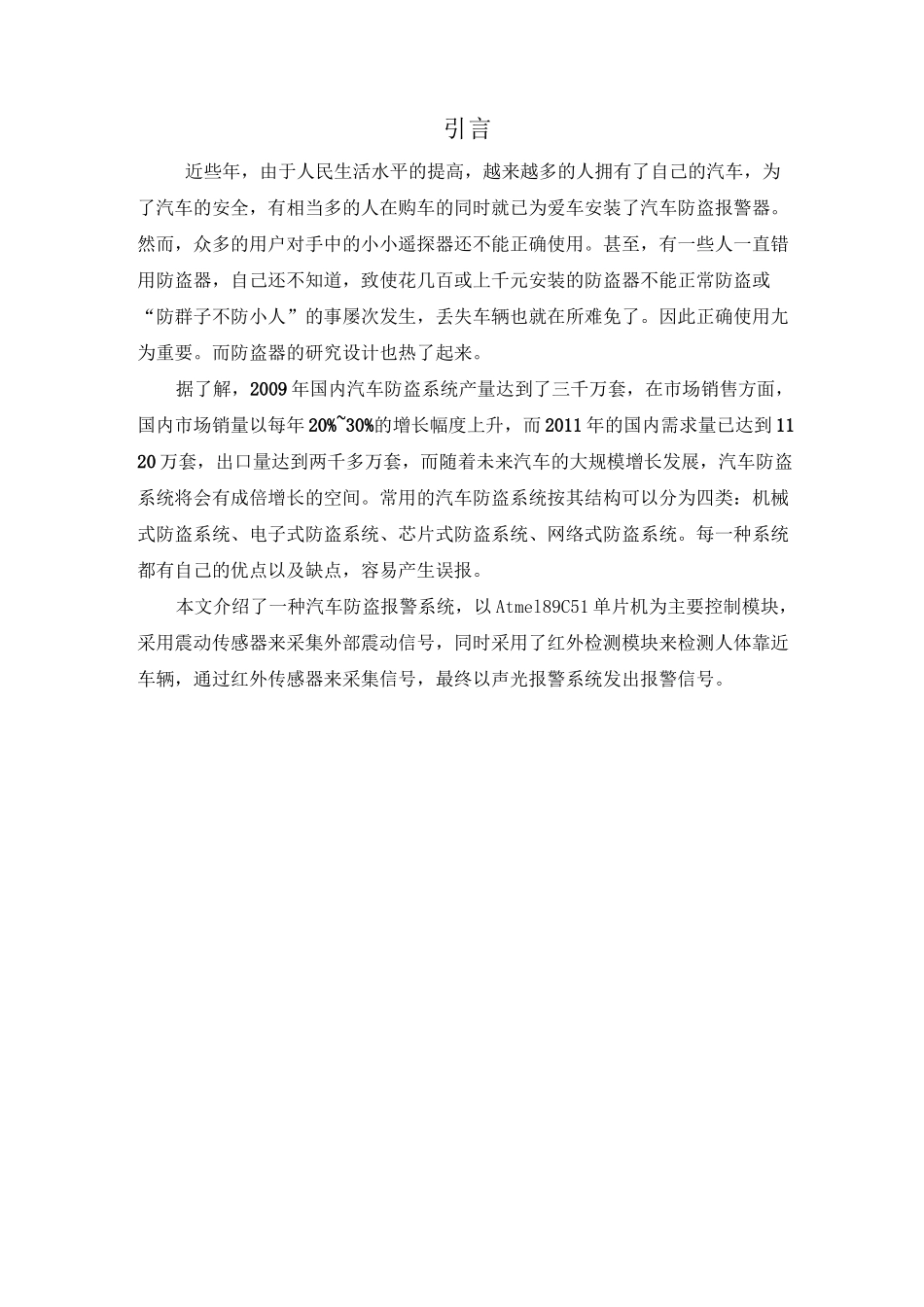

引言近些年，由于人民生活水平的提高，越来越多的人拥有了自己的汽车，为了汽车的安全，有相当多的人在购车的同时就已为爱车安装了汽车防盗报警器。然而，众多的用户对手中的小小遥探器还不能正确使用。甚至，有一些人一直错用防盗器，自己还不知道，致使花几百或上千元安装的防盗器不能正常防盗或“防群子不防小人”的事屡次发生，丢失车辆也就在所难免了。因此正确使用尢为重要。而防盗器的研究设计也热了起来。据了解，2009 年国内汽车防盗系统产量达到了三千万套，在市场销售方面，国内市场销量以每年 20%~30%的增长幅度上升，而 2011 年的国内需求量已达到 1120 万套，出口量达到两千多万套，而随着未来汽车的大规模增长发展，汽车防盗系统将会有成倍增长的空间。常用的汽车防盗系统按其结构可以分为四类：机械式防盗系统、电子式防盗系统、芯片式防盗系统、网络式防盗系统。每一种系统都有自己的优点以及缺点，容易产生误报。本文介绍了一种汽车防盗报警系统，以 Atmel89C51 单片机为主要控制模块，采用震动传感器来采集外部震动信号，同时采用了红外检测模块来检测人体靠近车辆，通过红外传感器来采集信号，最终以声光报警系统发出报警信号。第 1 页共 9 页概述1.汽车防盗原理本文中的汽车防盗系统主要由单片机控制模块、红外检测控制模块、震动传感器控制模块组成。当系统被启动时，信号采集系统的传感器模块便开始工作,共有红外和震动两种传感器，安装在车辆的前后左右上下等位置，以达到全方位覆盖的效果，一旦检测到有外界干扰信号入侵，传感器便将信号传送到单片机控制模块中，做出相应的反应，即声光报警，以达到防盗作用。本设计主控制模块采用 89C51 单片机，传感器采集到的信号通过一些电路将其转换成数字形式被单片机识别，一旦检测到低电平信号便启动声光报警。系统的结构图如图 1。图 12.各个模块的原理2.1 震动检测电路震动传感器模块的原理图如图 2 所示，当传感器检测到有外界干扰时其内的震片将会颤抖，从而接通电路，使得电压比较器端输出低电平，从而使单片机的P00 口置 0,单片机得到相应的信号后做出处理。图 22.2 红外检测电路本设计由红外传感器集成电路输入有效信号给 80C51 单片机，当红外传感器检测到人体时输出高电平经反相器后由单片机接收数据，进而启动声光报警模块，按照本模块中电路的各个元器件的参数，检测距离大约为 80cm，水平探测角度为 120 度，将两个相同的探测器装在车...
