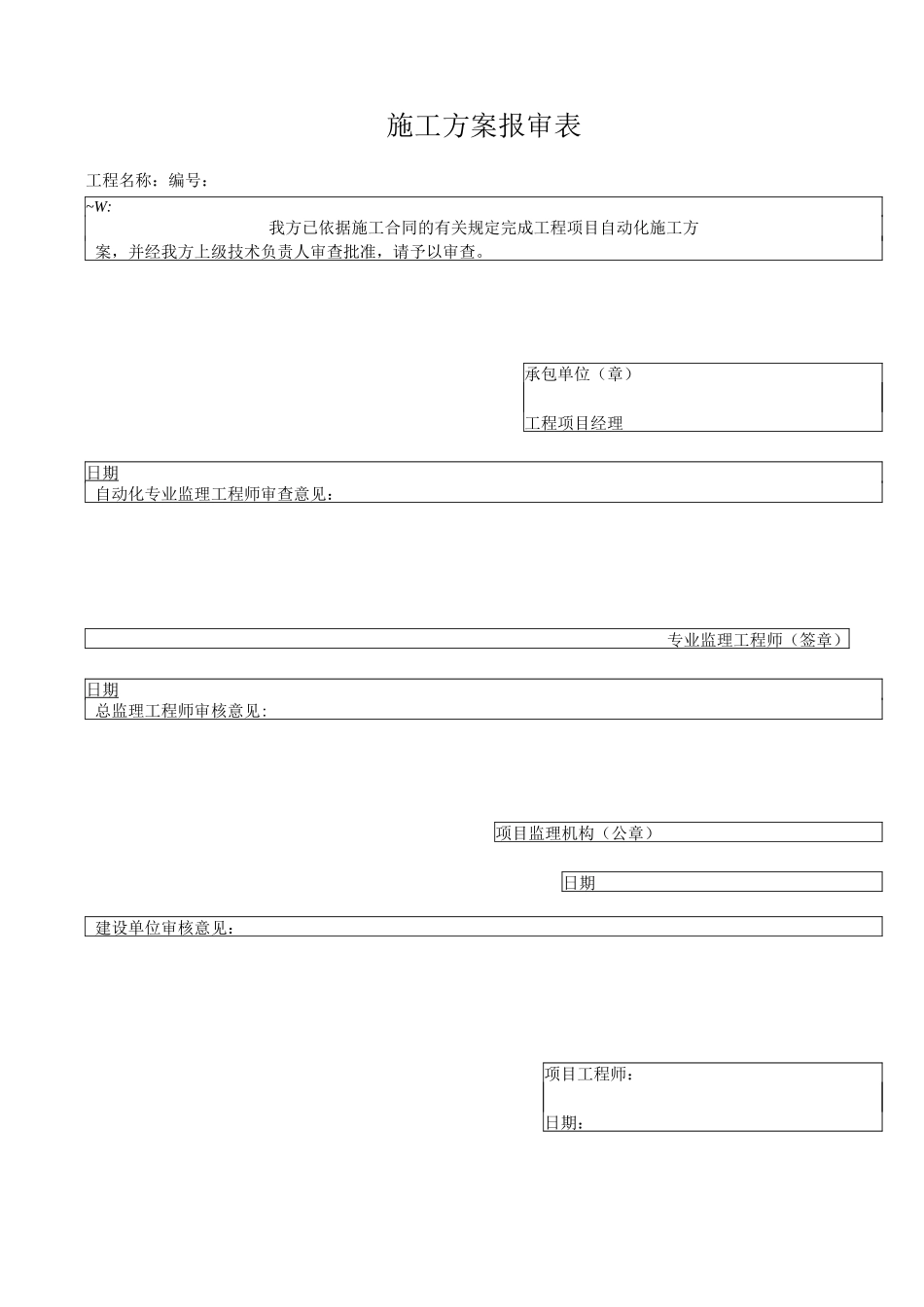

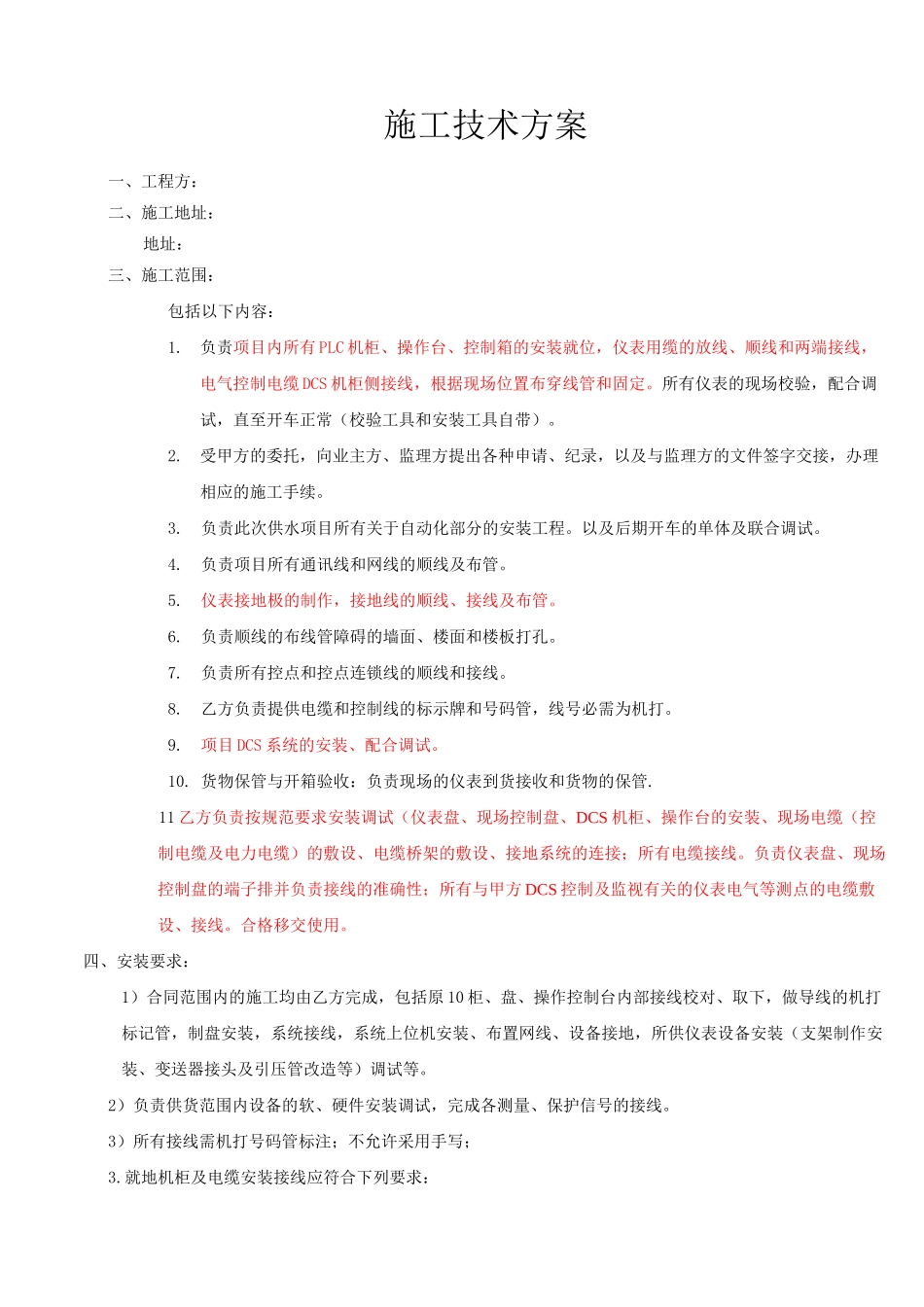

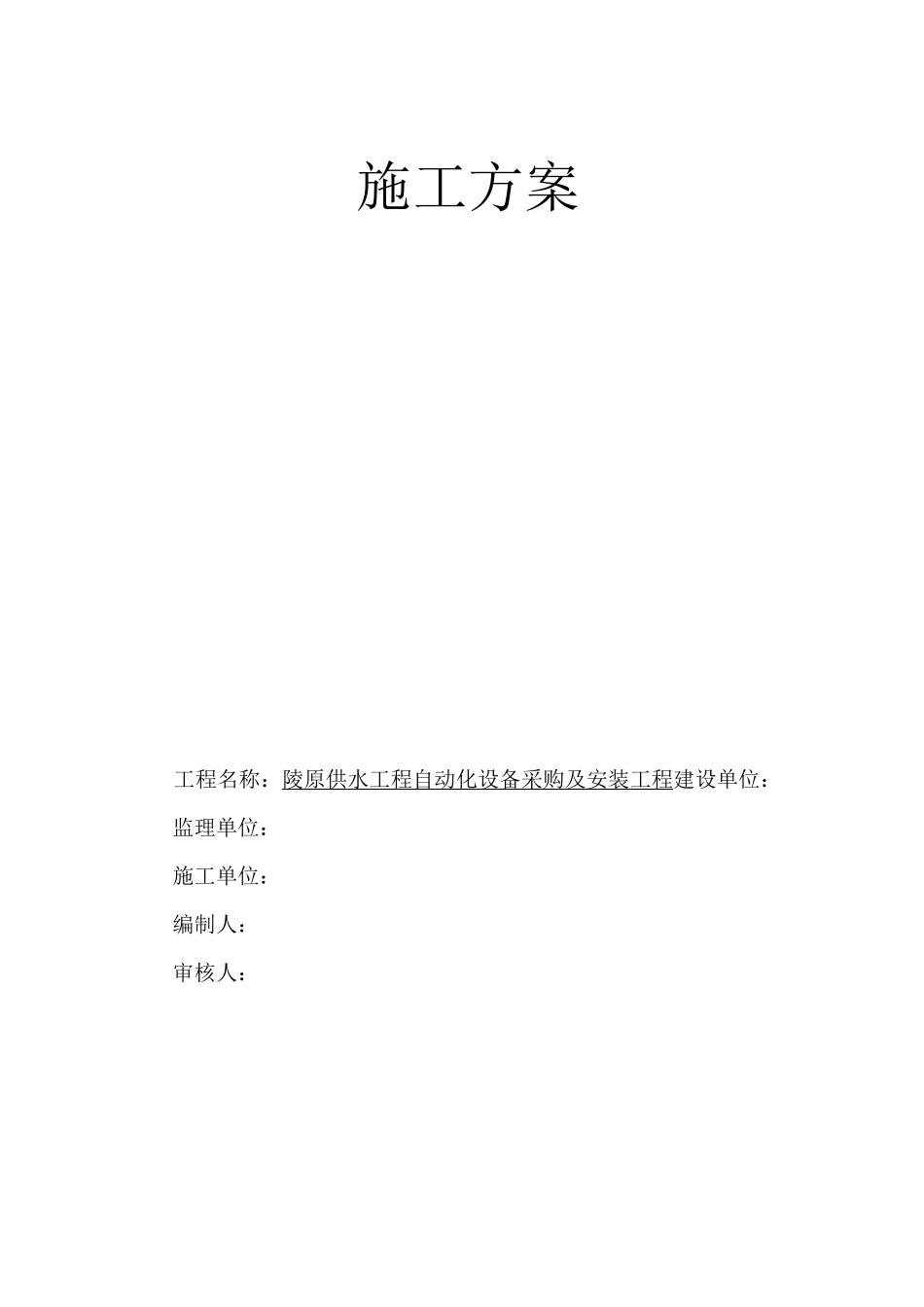

施工方案工程名称：陵原供水工程自动化设备采购及安装工程建设单位：监理单位：施工单位：编制人：审核人：施工方案报审表工程名称：编号：~W:我方已依据施工合同的有关规定完成工程项目自动化施工方案，并经我方上级技术负责人审查批准，请予以审查。承包单位（章）工程项目经理日期自动化专业监理工程师审查意见：专业监理工程师（签章）日期总监理工程师审核意见:项目监理机构（公章）日期建设单位审核意见：项目工程师：日期：施工技术方案一、工程方：二、施工地址：地址：三、施工范围：包括以下内容：1.负责项目内所有 PLC 机柜、操作台、控制箱的安装就位，仪表用缆的放线、顺线和两端接线，电气控制电缆 DCS 机柜侧接线，根据现场位置布穿线管和固定。所有仪表的现场校验，配合调试，直至开车正常（校验工具和安装工具自带）。2.受甲方的委托，向业主方、监理方提出各种申请、纪录，以及与监理方的文件签字交接，办理相应的施工手续。3.负责此次供水项目所有关于自动化部分的安装工程。以及后期开车的单体及联合调试。4.负责项目所有通讯线和网线的顺线及布管。5.仪表接地极的制作，接地线的顺线、接线及布管。6.负责顺线的布线管障碍的墙面、楼面和楼板打孔。7.负责所有控点和控点连锁线的顺线和接线。8.乙方负责提供电缆和控制线的标示牌和号码管，线号必需为机打。9.项目 DCS 系统的安装、配合调试。10. 货物保管与开箱验收：负责现场的仪表到货接收和货物的保管.11 乙方负责按规范要求安装调试（仪表盘、现场控制盘、DCS 机柜、操作台的安装、现场电缆（控制电缆及电力电缆）的敷设、电缆桥架的敷设、接地系统的连接；所有电缆接线。负责仪表盘、现场控制盘的端子排并负责接线的准确性；所有与甲方 DCS 控制及监视有关的仪表电气等测点的电缆敷设、接线。合格移交使用。四、安装要求：1）合同范围内的施工均由乙方完成，包括原 10 柜、盘、操作控制台内部接线校对、取下，做导线的机打标记管，制盘安装，系统接线，系统上位机安装、布置网线、设备接地，所供仪表设备安装（支架制作安装、变送器接头及引压管改造等）调试等。2）负责供货范围内设备的软、硬件安装调试，完成各测量、保护信号的接线。3）所有接线需机打号码管标注；不允许采用手写；3.就地机柜及电缆安装接线应符合下列要求：a) .机柜安装机柜布置应按控制室布局图纸安装，在控制室的地板上安装固定槽钢，将现场控制柜安装在槽钢上；机柜之间用柜间连接件...
