门式架支撑系统模板施工方案

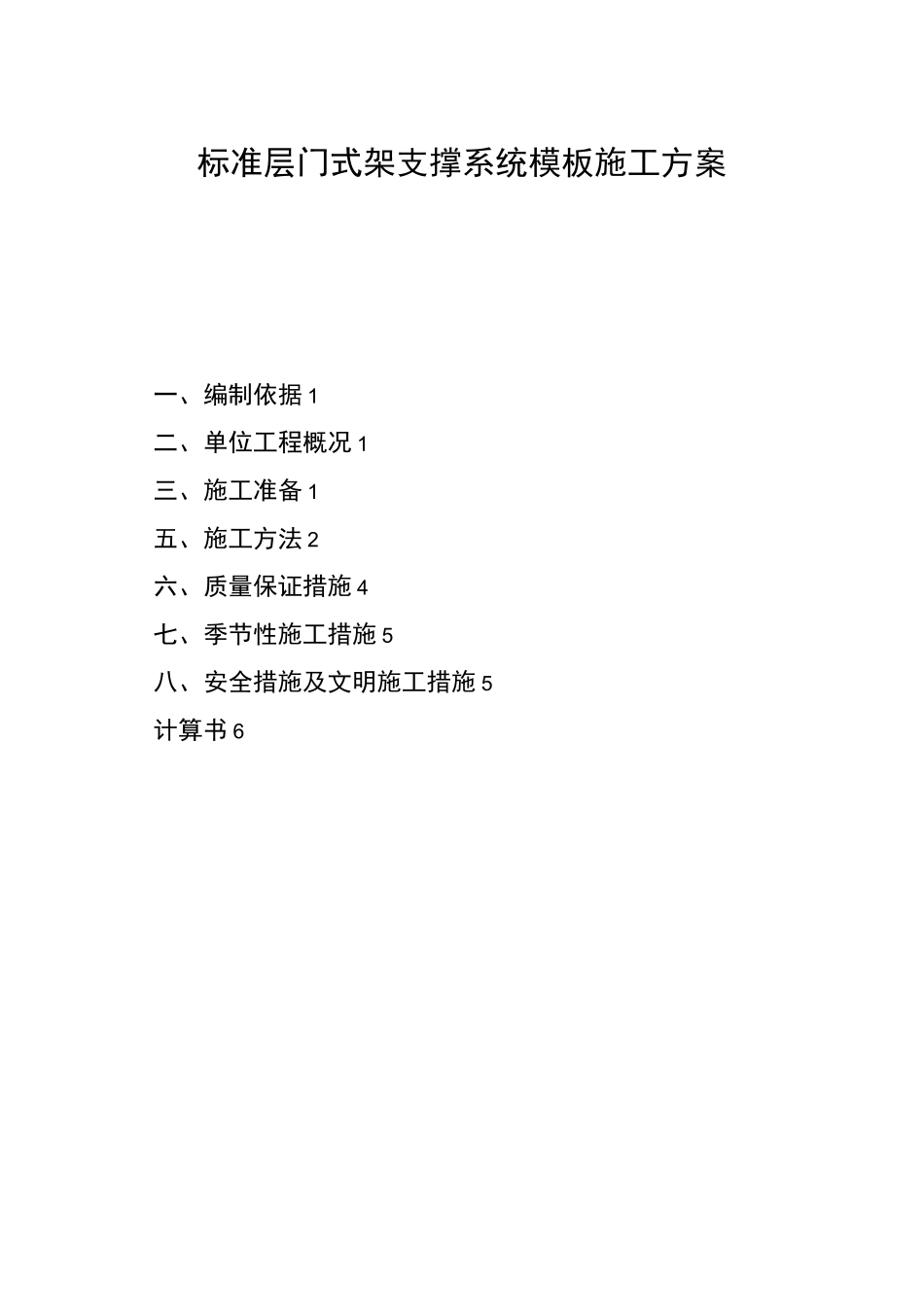

门式架支撑系统模板施工方案_第1页
1/19

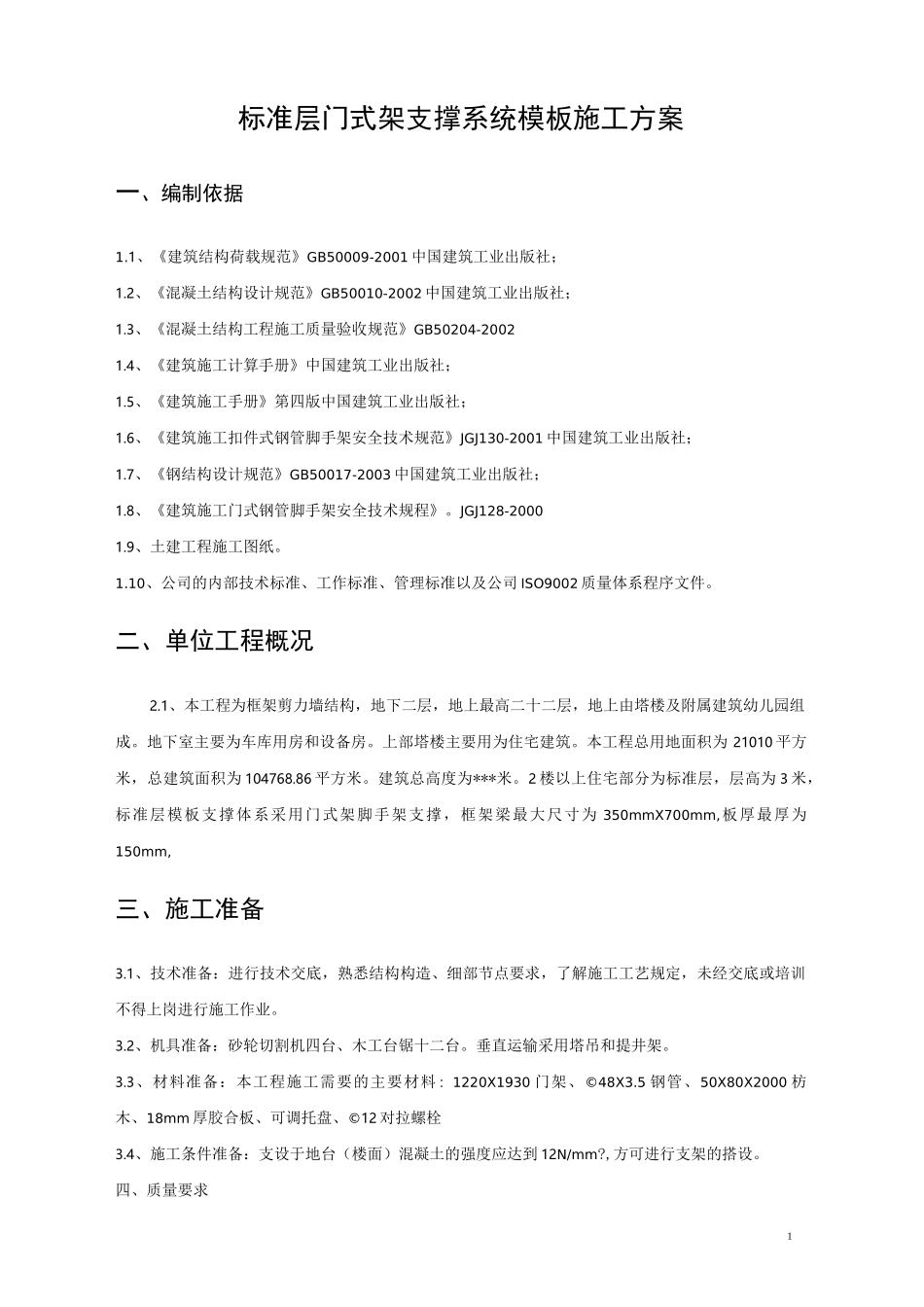

门式架支撑系统模板施工方案_第2页
2/19

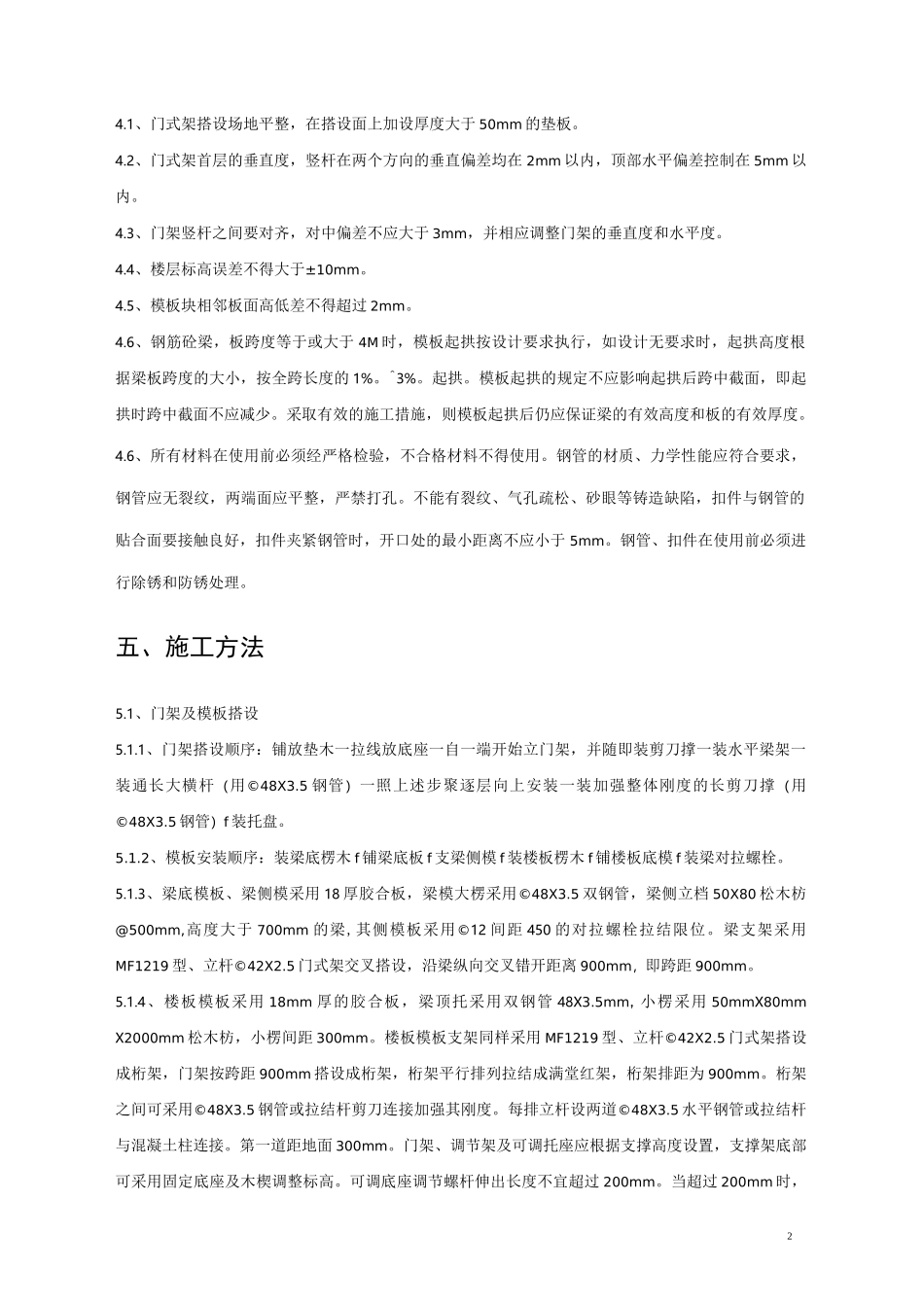

门式架支撑系统模板施工方案_第3页
3/19
标准层门式架支撑系统模板施工方案一、编制依据 1二、单位工程概况 1三、施工准备 1五、施工方法 2六、质量保证措施 4七、季节性施工措施 5八、安全措施及文明施工措施 5计算书 61标准层门式架支撑系统模板施工方案一、编制依据1.1、《建筑结构荷载规范》GB50009-2001 中国建筑工业出版社;1.2、《混凝土结构设计规范》GB50010-2002 中国建筑工业出版社;1.3、《混凝土结构工程施工质量验收规范》GB50204-20021.4、《建筑施工计算手册》中国建筑工业出版社;1.5、《建筑施工手册》第四版中国建筑工业出版社;1.6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社;1.7、《钢结构设计规范》GB50017-2003 中国建筑工业出版社;1.8、《建筑施工门式钢管脚手架安全技术规程》。JGJ128-20001.9、土建工程施工图纸。1.10、公司的内部技术标准、工作标准、管理标准以及公司 ISO9002 质量体系程序文件。二、单位工程概况2.1、本工程为框架剪力墙结构,地下二层,地上最高二十二层,地上由塔楼及附属建筑幼儿园组成。地下室主要为车库用房和设备房。上部塔楼主要用为住宅建筑。本工程总用地面积为 21010 平方米,总建筑面积为 104768.86 平方米。建筑总高度为***米。2 楼以上住宅部分为标准层,层高为 3 米,标准层模板支撑体系采用门式架脚手架支撑,框架梁最大尺寸为 350mmX700mm,板厚最厚为150mm,三、施工准备3.1、技术准备:进行技术交底,熟悉结构构造、细部节点要求,了解施工工艺规定,未经交底或培训不得上岗进行施工作业。3.2、机具准备:砂轮切割机四台、木工台锯十二台。垂直运输采用塔吊和提井架。3.3、材料准备:本工程施工需要的主要材料 :1220X1930 门架、©48X3.5 钢管、50X80X2000 枋木、18mm 厚胶合板、可调托盘、©12 对拉螺栓3.4、施工条件准备:支设于地台(楼面)混凝土的强度应达到 12N/mm?,方可进行支架的搭设。四、质量要求24.1、门式架搭设场地平整,在搭设面上加设厚度大于 50mm 的垫板。4.2、门式架首层的垂直度,竖杆在两个方向的垂直偏差均在 2mm 以内,顶部水平偏差控制在 5mm 以内。4.3、门架竖杆之间要对齐,对中偏差不应大于 3mm,并相应调整门架的垂直度和水平度。4.4、楼层标高误差不得大于±10mm。4.5、模板块相邻板面高低差不得超过 2mm。4.6、钢筋砼梁,板跨度等于或大于 4M 时,模板起拱按设计要求执行,如设计无要求时,起拱高度根据梁板跨度的...
