负控终端作业手册及接线规范..

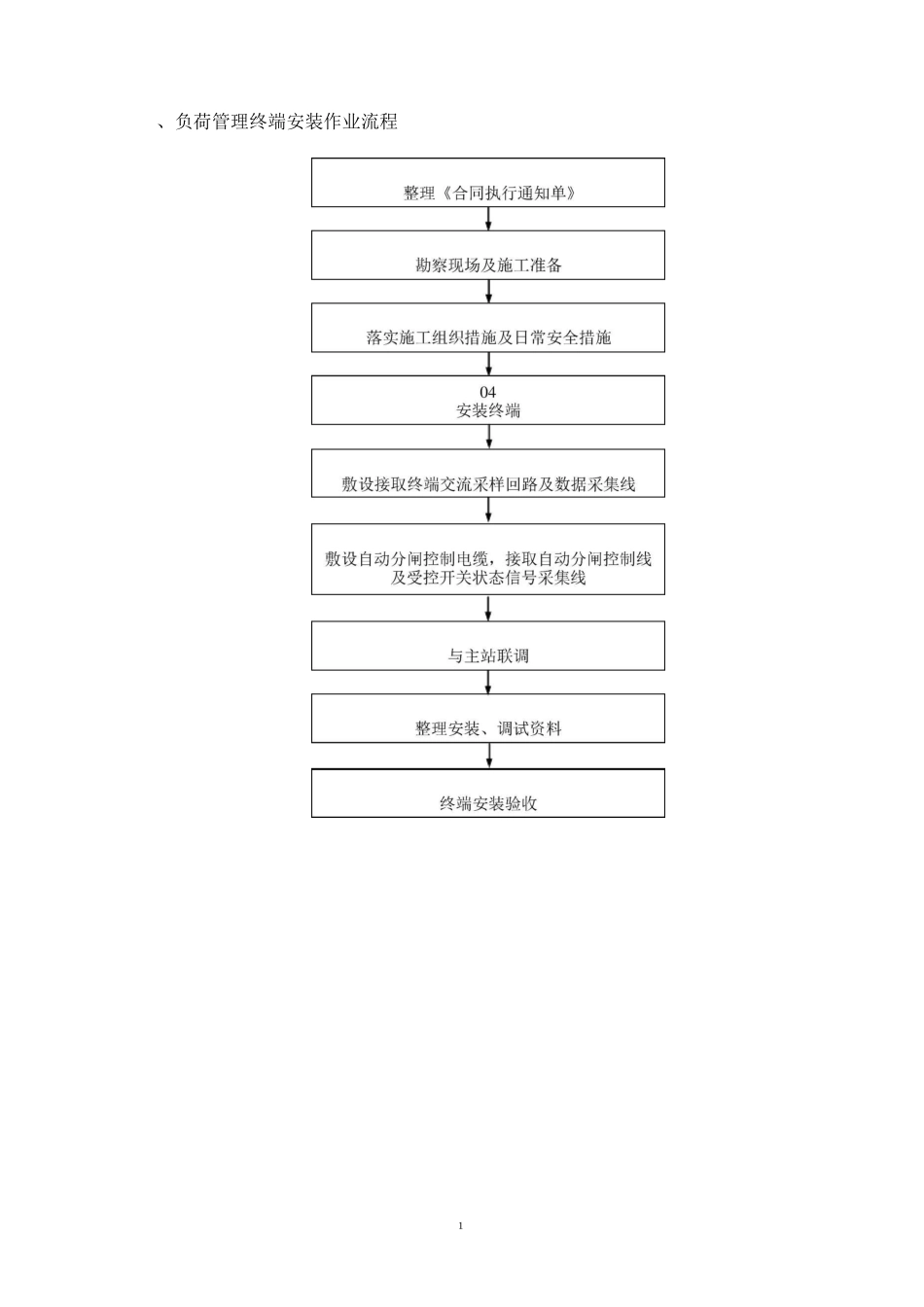

1、负荷管理终端安装作业流程2二、负荷管理终端安装主要工序作业指导书、勘察现场及施工准备作业指导书技术要点：（）认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。（）根据客户供电计量情况，确定终端型号。（）确定终端采集量（脉冲、、、）是否满足接入条件。（）自动分闸控制触点的选取必须合理、正确。（）确保工器具及终端、材料的配备齐全、合格。作业流程：（）确定终端型号及安装方式）工作负责人必须勘察现场，并填写《现场勘察、施工技术设计书》）根据现场实地勘察，判断客户供电计量方式属于高压计量或低压计量。）查看客户电表的型号、接线方式和电压等级（x□、><匚 I、X□I）。）根据电表的型号、接线方式和电压等级，确定应安装的终端型号（其接线方式和电压等级应与电表的相一致）。）确定终端安装位置，判断计量盘内是否有位置安装。）计量盘无位置安装终端时，按以下方法确定安装位置：）原则上选择在计量盘临近屏内位置。但终端安装运行后必须与原有运行设备不会互相造成不良影响。）在方便敷设电缆的合适室内墙上安装。）检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。）确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的，钻孔时是否需要将高压或低压电源停运。）现场有无失压计时仪。）填写《现场勘察、施工技术设计书》相关内容（）确定终端采集量（脉冲、、、））确定客户电度表脉冲端口是否被占用，若已占用者，暂不接入脉冲采集线。）确定客户电度表信号采集端口是否被占用，若已占用者，暂不接入信号采集线。）确定现场条件是否满足终端串接回路。3）高压计量客户电表若无接线盒、接线盒残旧或电表回路接线复杂，暂不将回路串接入终端。）低压计量客户电表无接线盒者，暂不接将串接入终端。）确定终端并接点。）计量电表，配有接线盒的，将终端线并接入接线盒出线侧端子上。）计量电表，无接线盒的，将终端线并入电表端子或在低压母线接线螺丝上加螺母接取。）高压计量的电表，无接线盒的，将终端并入电表端子。）填写《现场勘察、施工技术设计书》相关内容（）确定自动分闸控制开关、电缆型号及敷设方式）高压计量方式自动分闸控制开关的选取方法）在高压进线柜、出线柜检查有无自动分闸控制开关按钮（简称：分闸按钮）：）若进线柜、出线柜均有分闸按钮，则选取在出线柜自动开关上接取分闸控制线。）若进线柜有分闸按钮、出线柜无分闸按钮，或高压简易开关无...
