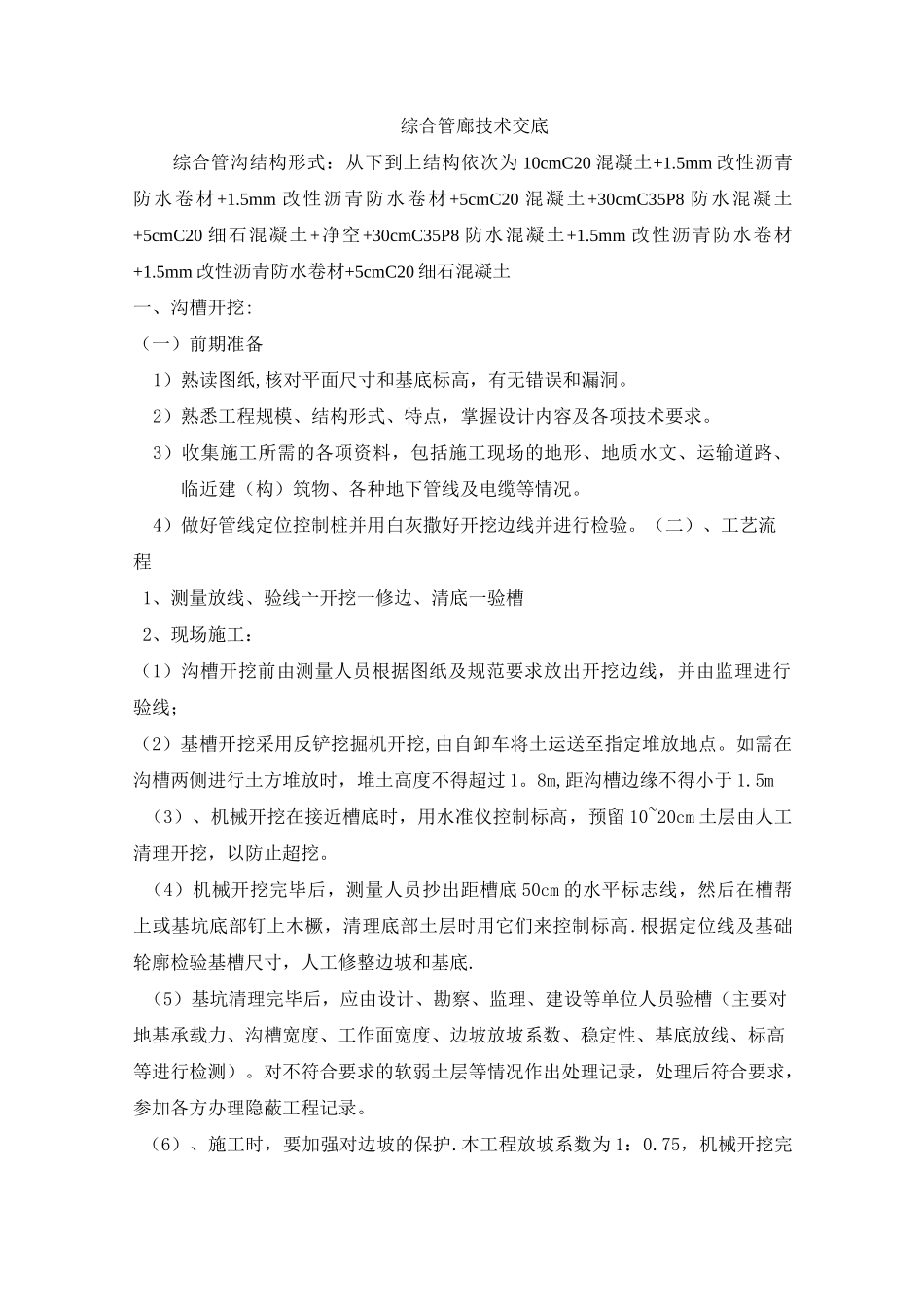

综合管廊技术交底

综合管廊技术交底综合管沟结构形式：从下到上结构依次为 10cmC20 混凝土+1.5mm 改性沥青防水卷材+1.5mm 改性沥青防水卷材 +5cmC20 混凝土+30cmC35P8 防水混凝土+5cmC20 细石混凝土+净空+30cmC35P8 防水混凝土+1.5mm 改性沥青防水卷材+1.5mm 改性沥青防水卷材+5cmC20 细石混凝土一、沟槽开挖:（一）前期准备1）熟读图纸,核对平面尺寸和基底标高，有无错误和漏洞。2）熟悉工程规模、结构形式、特点，掌握设计内容及各项技术要求。3）收集施工所需的各项资料，包括施工现场的地形、地质水文、运输道路、临近建（构）筑物、各种地下管线及电缆等情况。4）做好管线定位控制桩并用白灰撒好开挖边线并进行检验。（二）、工艺流程1、测量放线、验线亠开挖一修边、清底一验槽2、现场施工：（1）沟槽开挖前由测量人员根据图纸及规范要求放出开挖边线，并由监理进行验线；（2）基槽开挖采用反铲挖掘机开挖,由自卸车将土运送至指定堆放地点。如需在沟槽两侧进行土方堆放时，堆土高度不得超过 1。8m,距沟槽边缘不得小于 1.5m（3）、机械开挖在接近槽底时，用水准仪控制标高，预留 10~20cm 土层由人工清理开挖，以防止超挖。（4）机械开挖完毕后，测量人员抄出距槽底 50cm 的水平标志线，然后在槽帮上或基坑底部钉上木橛，清理底部土层时用它们来控制标高.根据定位线及基础轮廓检验基槽尺寸，人工修整边坡和基底.（5）基坑清理完毕后，应由设计、勘察、监理、建设等单位人员验槽（主要对地基承载力、沟槽宽度、工作面宽度、边坡放坡系数、稳定性、基底放线、标高等进行检测）。对不符合要求的软弱土层等情况作出处理记录，处理后符合要求，参加各方办理隐蔽工程记录。（6）、施工时，要加强对边坡的保护.本工程放坡系数为 1：0.75，机械开挖完毕后立即进行边坡修整并在坡面间隔 l°5—2.5m 梅花状布置木楔，用 4*6cm 木楔长度 50cm 左右打入土内外露 5cm 以便固定彩条布，彩条布上端压入地面，基坑外在离坡顶 1。0m 处砌筑 300 高 240 的砖墙作为挡墙。（7）开挖完毕后要及时排水系统，根据设计要求采用基坑外轻型井点降水和基坑内集排水方案•在基坑底距离坡脚 50cm 处设置 30*30cm 的排水沟，每隔 30m 设置集水坑，并由水泵进行排水.8、注意事项（1）在开挖前与建设单位联系，了解并掌握各种地下管线的分布情况，能够拆除的尽量拆除。在土方开挖及运输过程中设专人看守，防止对地下管线造成破坏。（2）开挖过程中,严格...
