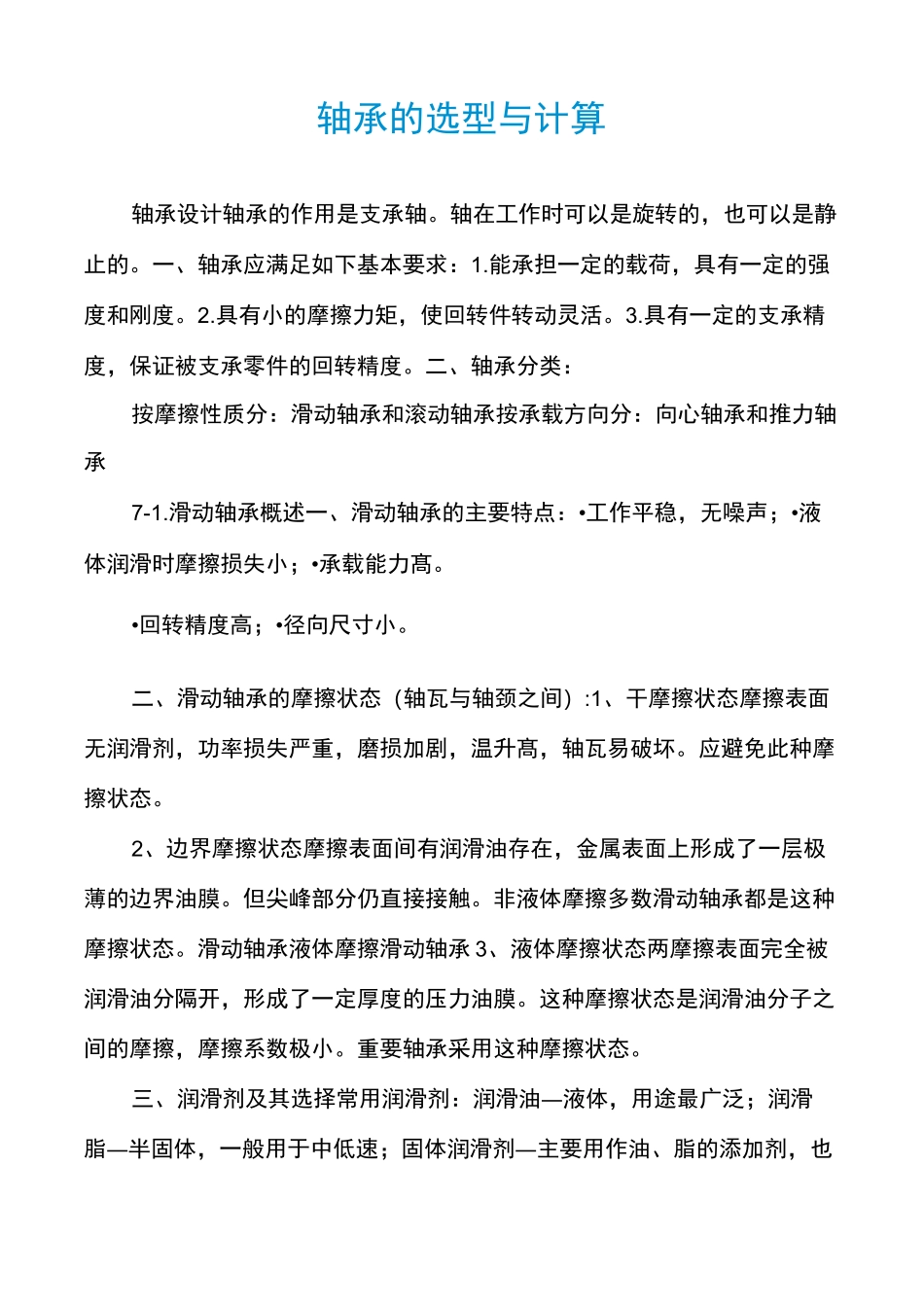

轴承的选型与计算

轴承的选型与计算轴承设计轴承的作用是支承轴。轴在工作时可以是旋转的，也可以是静止的。一、轴承应满足如下基本要求：1.能承担一定的载荷，具有一定的强度和刚度。2.具有小的摩擦力矩，使回转件转动灵活。3.具有一定的支承精度，保证被支承零件的回转精度。二、轴承分类：按摩擦性质分：滑动轴承和滚动轴承按承载方向分：向心轴承和推力轴承7-1.滑动轴承概述一、滑动轴承的主要特点：•工作平稳，无噪声；•液体润滑时摩擦损失小；•承载能力髙。•回转精度高；•径向尺寸小。二、滑动轴承的摩擦状态（轴瓦与轴颈之间）:1、干摩擦状态摩擦表面无润滑剂，功率损失严重，磨损加剧，温升髙，轴瓦易破坏。应避免此种摩擦状态。2、边界摩擦状态摩擦表面间有润滑油存在，金属表面上形成了一层极薄的边界油膜。但尖峰部分仍直接接触。非液体摩擦多数滑动轴承都是这种摩擦状态。滑动轴承液体摩擦滑动轴承 3、液体摩擦状态两摩擦表面完全被润滑油分隔开，形成了一定厚度的压力油膜。这种摩擦状态是润滑油分子之间的摩擦，摩擦系数极小。重要轴承采用这种摩擦状态。三、润滑剂及其选择常用润滑剂：润滑油―液体，用途最广泛；润滑脂―半固体，一般用于中低速；固体润滑剂―主要用作油、脂的添加剂，也可单独使用。1、润滑油的性能及选择粘度―表征了流动的液体中内摩擦阻力的大小。是最重要的性能指标，也是选择润滑油的主要依据。油性―也称润滑性，表征油中的极性分子对金属表面的吸附性能。油性好则摩擦系数小。凝点―反映润滑油的低温工作性能。闪点―反映润滑油的高温工作性能。润滑油的选择原则：•压力大或在冲击、变载条件下工作，应选粘度高的油；•速度高时，应选粘度低的油，以减少摩擦损失；•工作温度高时，应选粘度高的油，因粘度会随温度升高而下降。2、润滑脂的性能及选择针入度―表征润滑脂的稀稠度，类似于油的粘度；滴点―表征润滑脂耐高温的性能。润滑脂的选择原则：•工作环境有水汽，选钙基润滑脂；•工作温度高，选钠基润滑脂；•有水汽而且工作温度高，则应选锂基润滑脂。四、滑动轴承的分类径向轴承主要承受径向力载荷方向推力轴承主要承受轴向力整体轴承（特殊类型：自动调心式轴承）装拆需要剖分轴承动压轴承液体摩擦（长期运转,精度要求高）摩擦状态非液体摩擦静压轴承1.径向滑动轴承（1）整体式滑动轴承轴承座螺纹孔油杯孔整体轴套（轴瓦）特点：结构简单,成本低廉。因磨损而造成的间隙无法调整。只能从沿轴向装入或拆出。应...
