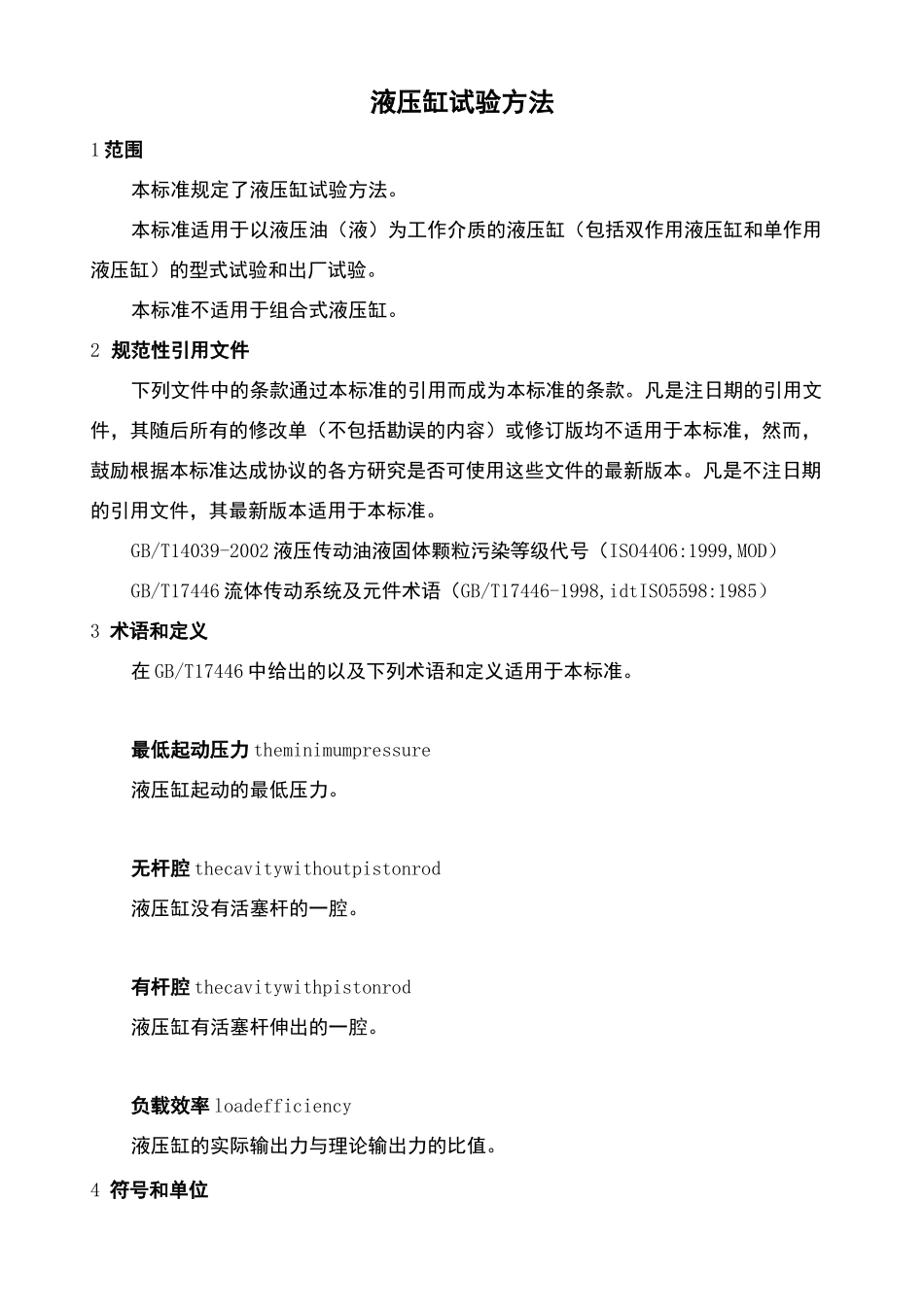

液压缸试验方法Documentnumber:WTWYT-WYWY-BTGTT-YTTYU-2018GT®(I)目录液压缸试验方法1 范围本标准规定了液压缸试验方法。本标准适用于以液压油（液）为工作介质的液压缸（包括双作用液压缸和单作用液压缸）的型式试验和出厂试验。本标准不适用于组合式液压缸。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T14039-2002 液压传动油液固体颗粒污染等级代号（ISO44O6:1999,MOD）GB/T17446 流体传动系统及元件术语（GB/T17446-1998,idtISO5598:1985）3 术语和定义在 GB/T17446 中给出的以及下列术语和定义适用于本标准。最低起动压力 theminimumpressure液压缸起动的最低压力。无杆腔 thecavitywithoutpistonrod液压缸没有活塞杆的一腔。有杆腔 thecavitywithpistonrod液压缸有活塞杆伸出的一腔。负载效率 loadefficiency液压缸的实际输出力与理论输出力的比值。4 符号和单位本标准使用的符号及其单位见表 l。表 1 符号和单位5试验装置和试验条件试验装置5.1.1 液压缸试验装置见图 1 和图 2。试验装置的液压系统原理图见图 3~图 5图 1 加载缸水平加载试验装置图 2 重物模拟加载试验装置1——过滤器；2— —液压泵；3— —溢流阀；4— —单向阀；5— —电磁换向阀；6— —单向节流阀；7— —压力表开关；8— —压力表；9— —被试缸；10——流量计；11——温度计。图 3 出厂试验液压系统原理图1——过滤器；2— —液压泵；3——溢流阀；4— —单向阀；5— —流量计；6— —电磁换向阀；7— —单向节流阀；8— —压力表；9— —压力表开关；10——被试缸；11——加载缸；12——截止阀；13——温度计。图 4 型式试验液压系统原理图1——过滤器；2——液压泵；3— —压力表开关；4— —压力表；5— —单向阀；6— —流量计；7— —电磁换向阀；8— —单向节流阀；9— —被试缸；10——测力计；11——加载缸；12——溢流阀；13——温度计。图 5 多级液压缸试验台液压系统原理图5.1.2 测量准确度测量准确度采用 B,C 两级。测量系统的允许系统误差应符合表 2 的规定表 2 测量系统允许系统误差试验用油液5.2.1 黏度油液在 40C。时的运动黏度应为...
