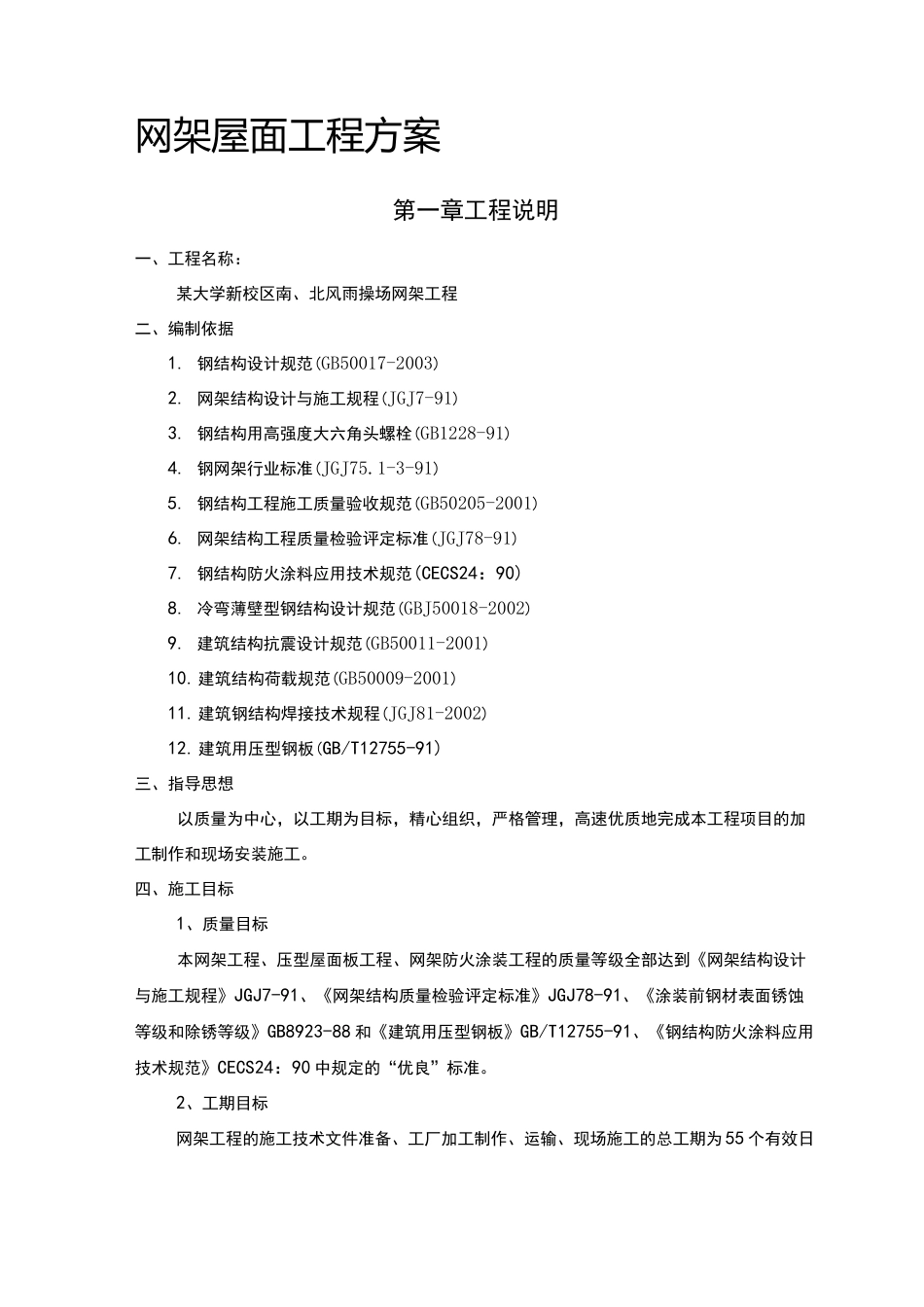

网架屋面工程方案第一章工程说明一、工程名称：某大学新校区南、北风雨操场网架工程二、编制依据1. 钢结构设计规范(GB50017-2003)2. 网架结构设计与施工规程(JGJ7-91)3. 钢结构用高强度大六角头螺栓(GB1228-91)4. 钢网架行业标准(JGJ75.1-3-91)5. 钢结构工程施工质量验收规范(GB50205-2001)6. 网架结构工程质量检验评定标准(JGJ78-91)7. 钢结构防火涂料应用技术规范(CECS24：90)8. 冷弯薄壁型钢结构设计规范(GBJ50018-2002)9. 建筑结构抗震设计规范(GB50011-2001)10.建筑结构荷载规范(GB50009-2001)11.建筑钢结构焊接技术规程(JGJ81-2002)12. 建筑用压型钢板(GB/T12755-91)三、指导思想以质量为中心，以工期为目标，精心组织，严格管理，高速优质地完成本工程项目的加工制作和现场安装施工。四、施工目标1、质量目标本网架工程、压型屋面板工程、网架防火涂装工程的质量等级全部达到《网架结构设计与施工规程》JGJ7-91、《网架结构质量检验评定标准》JGJ78-91、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88 和《建筑用压型钢板》GB/T12755-91、《钢结构防火涂料应用技术规范》CECS24：90 中规定的“优良”标准。2、工期目标网架工程的施工技术文件准备、工厂加工制作、运输、现场施工的总工期为 55 个有效日历天，其中现场施工周期为 40 个有效日历天。3、安全施工目标确保工程、设备安全，施工人员无重伤、死亡事故。4、文明施工目标规范化、标准化进行现场施工管理，确保文明施工达标。五、工程概况1、网架工程某大学新校区南、北风雨操场位于某大学新校区运动场内，南、北操场都是长 81.00m，宽 33.00m，地上两层，一层层高为 7.00m,二层层高为 11.50m,局部设看台夹层，网架上弦标高为 11.90m，结构型式为全现浇的钢筋混凝土框架结构，屋盖为轻钢网架加彩色复合夹心板系统。本工程采用上承式螺栓球节点正放四角锥平板网架，屋面支托找坡，坡度为 5%,网格为 3.0X3.3m 和 3.5X3.3m 两种，支承型式为周边点支撑及中间一排点支撑。防火等级为一级。安装采用积累滑移法。2、屋面工程上板采用 0.6mm 厚角驰三型暗扣式板，下板采用 0.5mm 厚 900 型板，中间复合 100mm厚离心玻璃纤维。檩条采用冷弯薄壁型钢。安装采用高空散装法。3、网架结构表面防腐、防火涂装工程网架结构表面防腐、防火涂装工艺为：工厂除锈（钢材表面除锈等级达到 Sa2.5 级）一-工厂涂装环氧富锌防锈底漆二度现场修补底层、中层涂层---现场...
