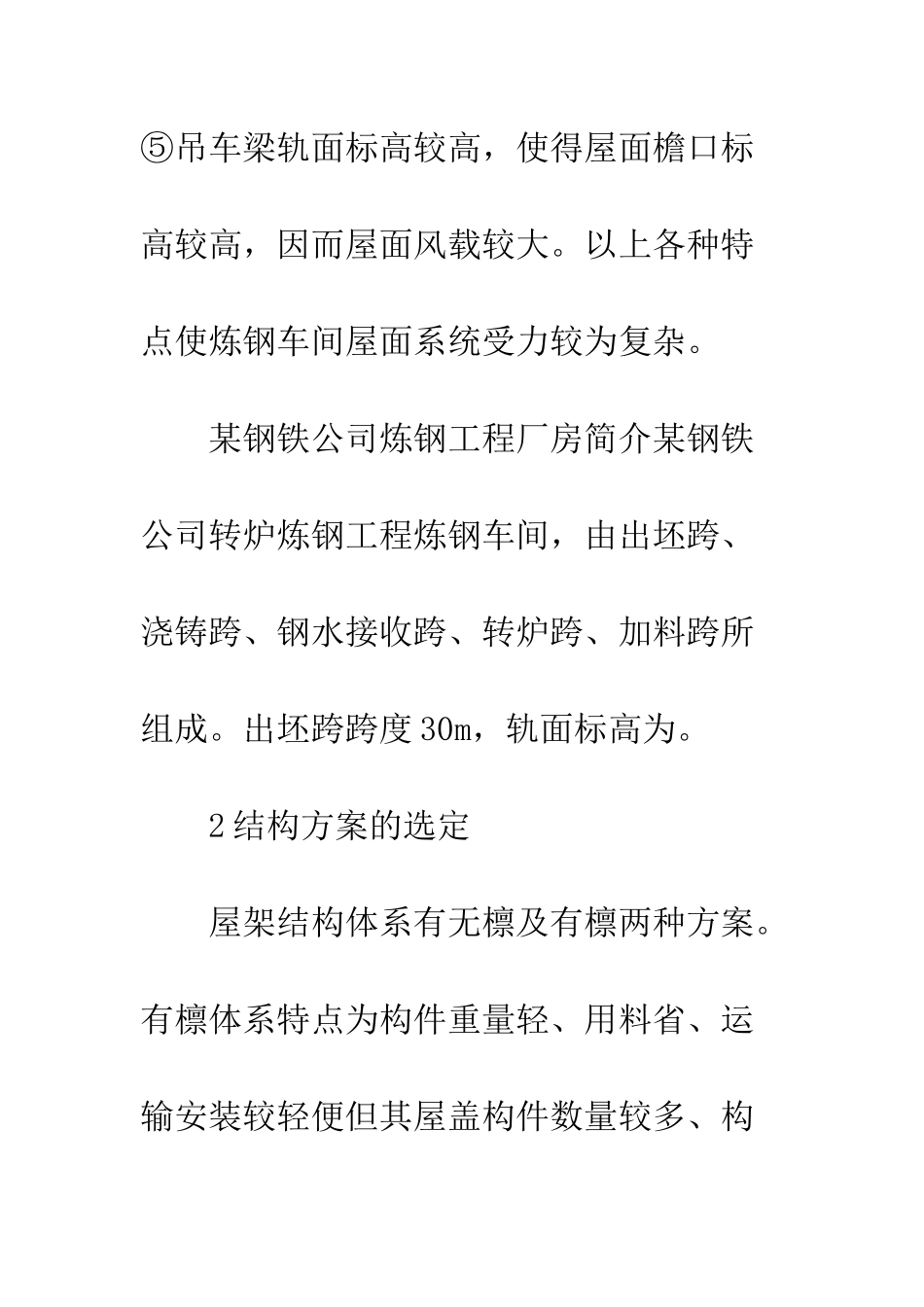

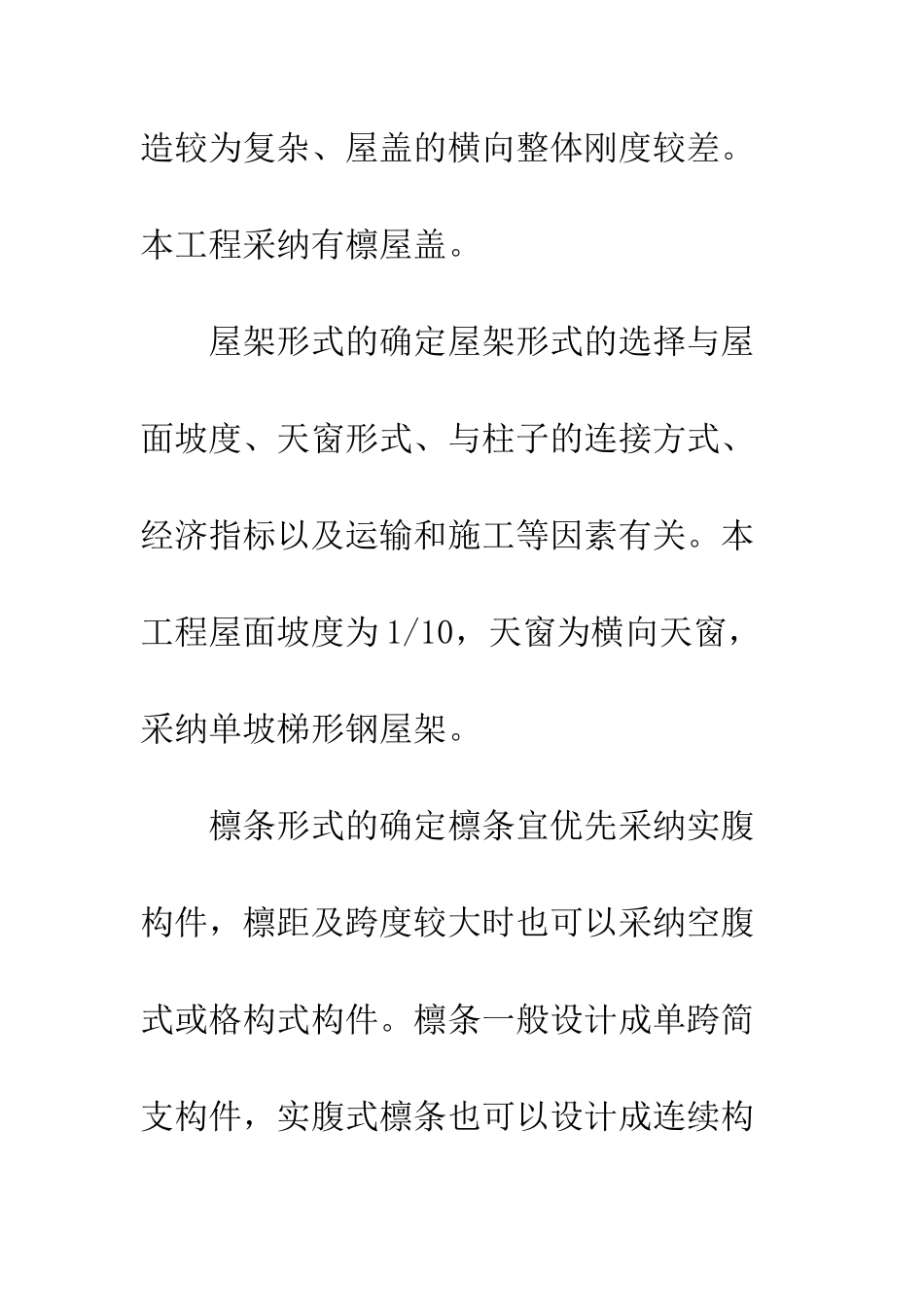

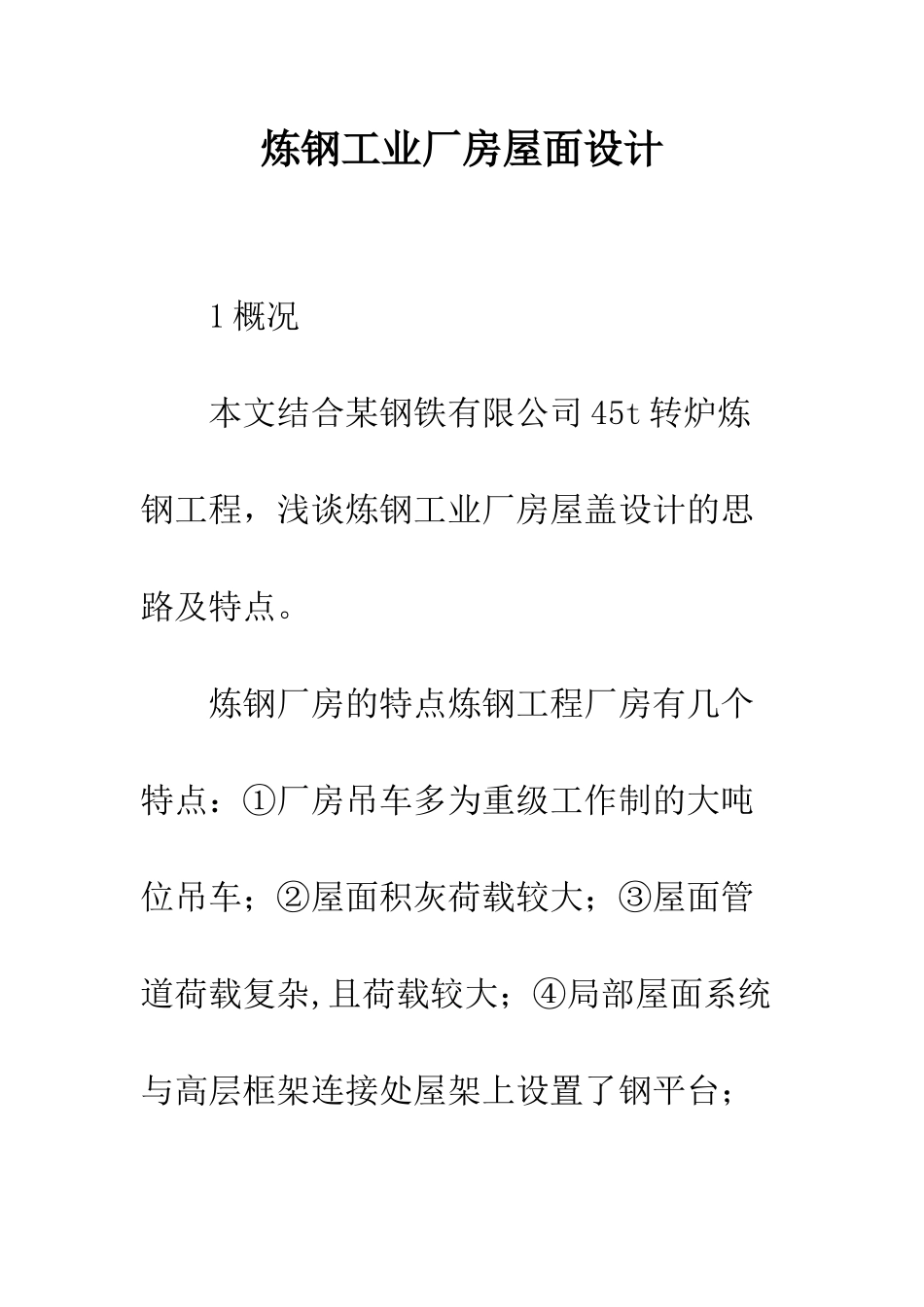

炼钢工业厂房屋面设计 1 概况 本文结合某钢铁有限公司 45t 转炉炼钢工程，浅谈炼钢工业厂房屋盖设计的思路及特点。 炼钢厂房的特点炼钢工程厂房有几个特点：①厂房吊车多为重级工作制的大吨位吊车；②屋面积灰荷载较大；③屋面管道荷载复杂,且荷载较大；④局部屋面系统与高层框架连接处屋架上设置了钢平台；⑤吊车梁轨面标高较高，使得屋面檐口标高较高，因而屋面风载较大。以上各种特点使炼钢车间屋面系统受力较为复杂。 某钢铁公司炼钢工程厂房简介某钢铁公司转炉炼钢工程炼钢车间，由出坯跨、浇铸跨、钢水接收跨、转炉跨、加料跨所组成。出坯跨跨度 30m，轨面标高为。 2 结构方案的选定 屋架结构体系有无檩及有檩两种方案。有檩体系特点为构件重量轻、用料省、运输安装较轻便但其屋盖构件数量较多、构造较为复杂、屋盖的横向整体刚度较差。本工程采纳有檩屋盖。 屋架形式的确定屋架形式的选择与屋面坡度、天窗形式、与柱子的连接方式、经济指标以及运输和施工等因素有关。本工程屋面坡度为 1/10，天窗为横向天窗，采纳单坡梯形钢屋架。 檩条形式的确定檩条宜优先采纳实腹构件，檩距及跨度较大时也可以采纳空腹式或格构式构件。檩条一般设计成单跨简支构件，实腹式檩条也可以设计成连续构件。本工程跨度为 6 米，屋面维护采纳压型钢板，故采纳实腹式檩条，构造简单，制作方便，油漆、维护方便。 3 结构方案的设计要点和计算方法 支撑的布置支撑的布置必须根据厂房的柱网布置、厂房的跨度和高度、屋面材料、屋盖结构形式、屋架间距、吊车起重量及其工作制、有无悬挂起重运输设备或其它振动设备、地震设防烈度等具体情况综合考虑。 屋架横向支撑本工程①～⑦轴长 36米，～轴长 60 米，且设有检修吊车电葫芦，故除在结构单元的两端设横向支撑外，还应在设有检修吊车电葫芦的两侧跨间设横向支撑。⑦～轴长 126 米的这个结构单元内除将横向支撑设置在两端外，还应在中部增设一道横向支撑。 屋架纵向支撑屋架纵向支撑应设在传递排架横梁支座反力的平面内，与横向支撑组成封闭型的支撑框架，以增强厂房骨架的空间刚度。本工程～跨，～跨，～跨，～跨两端均设置一道纵向支撑。 屋架垂直支撑及系杆由于本工程在屋架端部设有托架，可兼作垂直支撑。根据屋架垂直支撑布置原则，因为屋架跨度小于 30 米，所以仅需在跨度中央设置一道垂直支撑。 为保证温度区段内所有屋架受压弦杆在安装和使用阶段的稳定或减少受拉弦杆的长细比...
