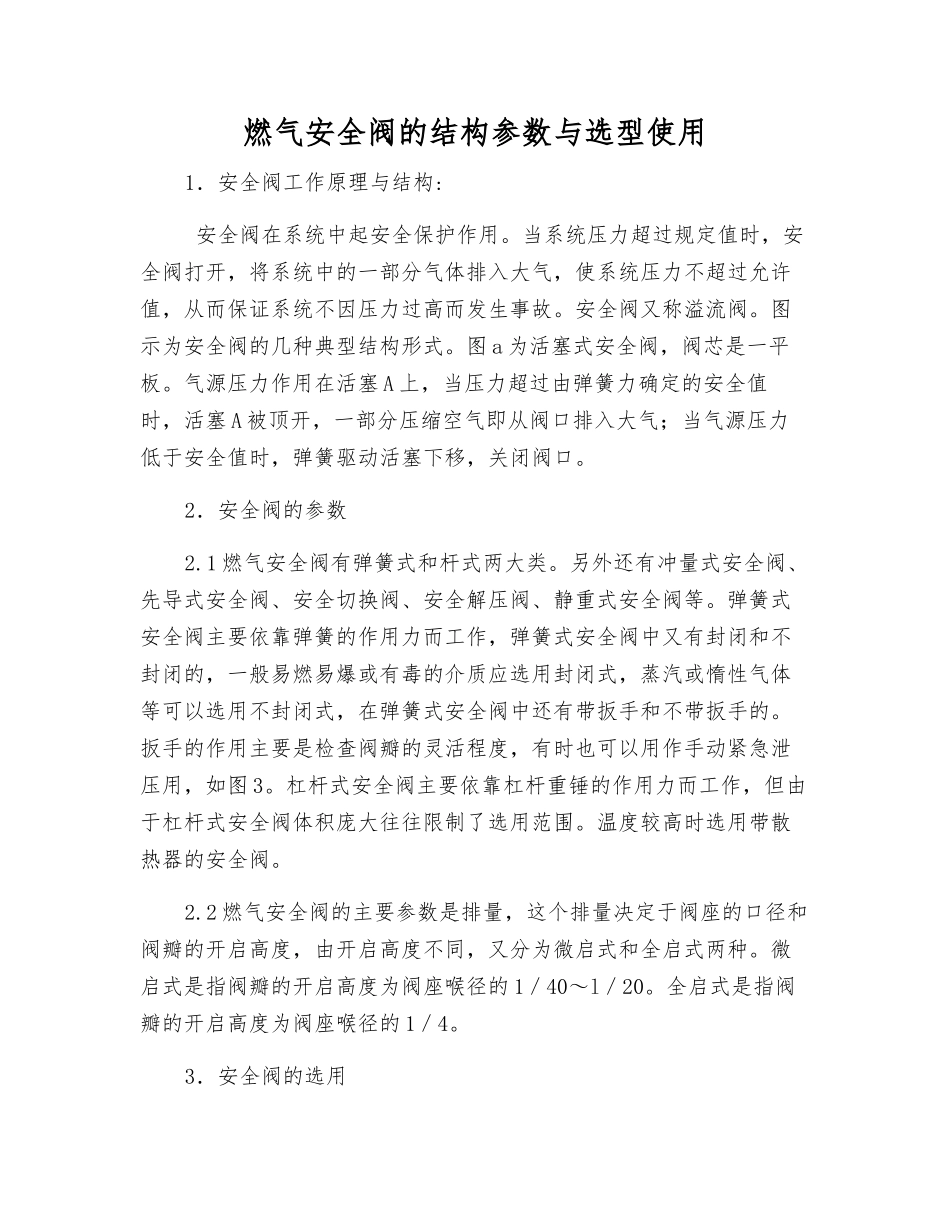

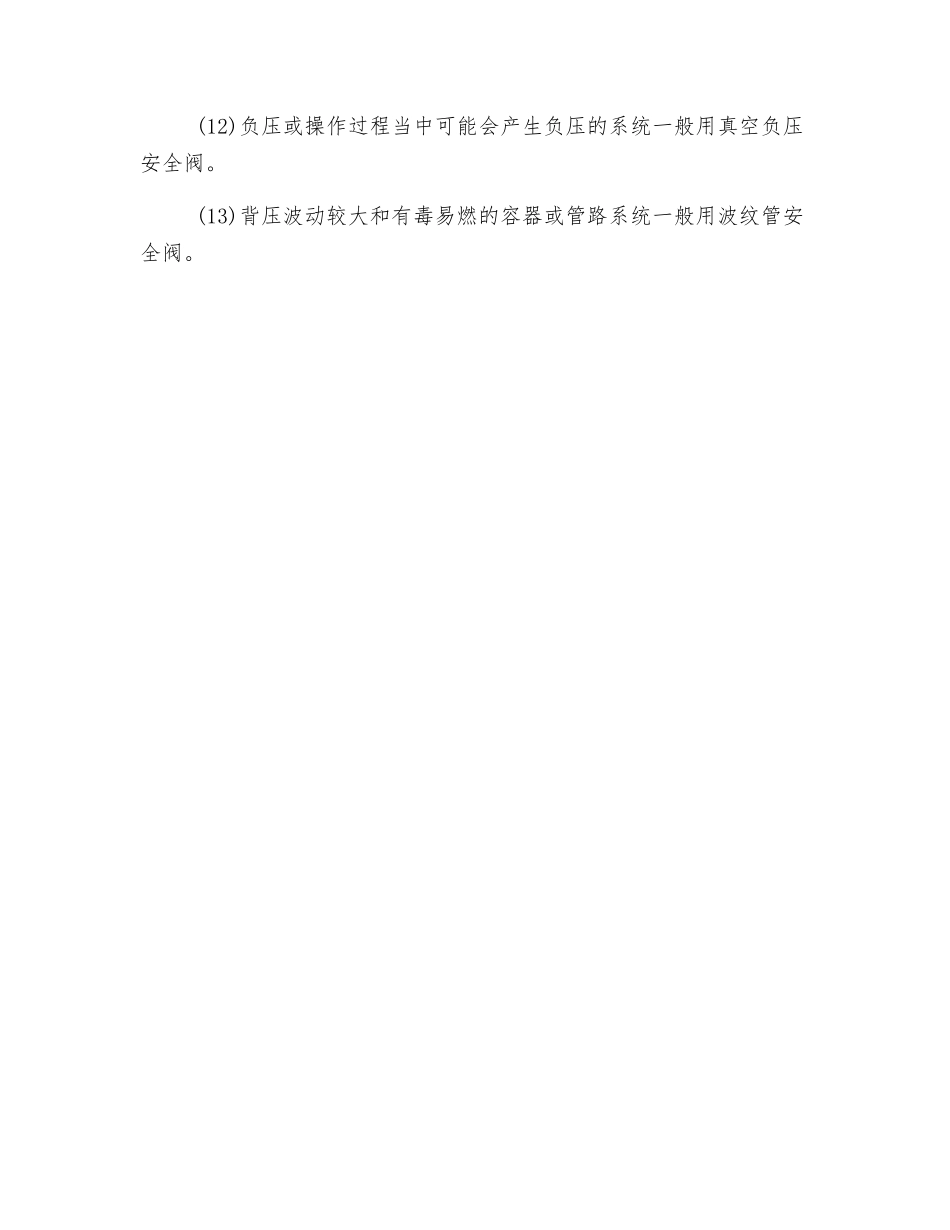

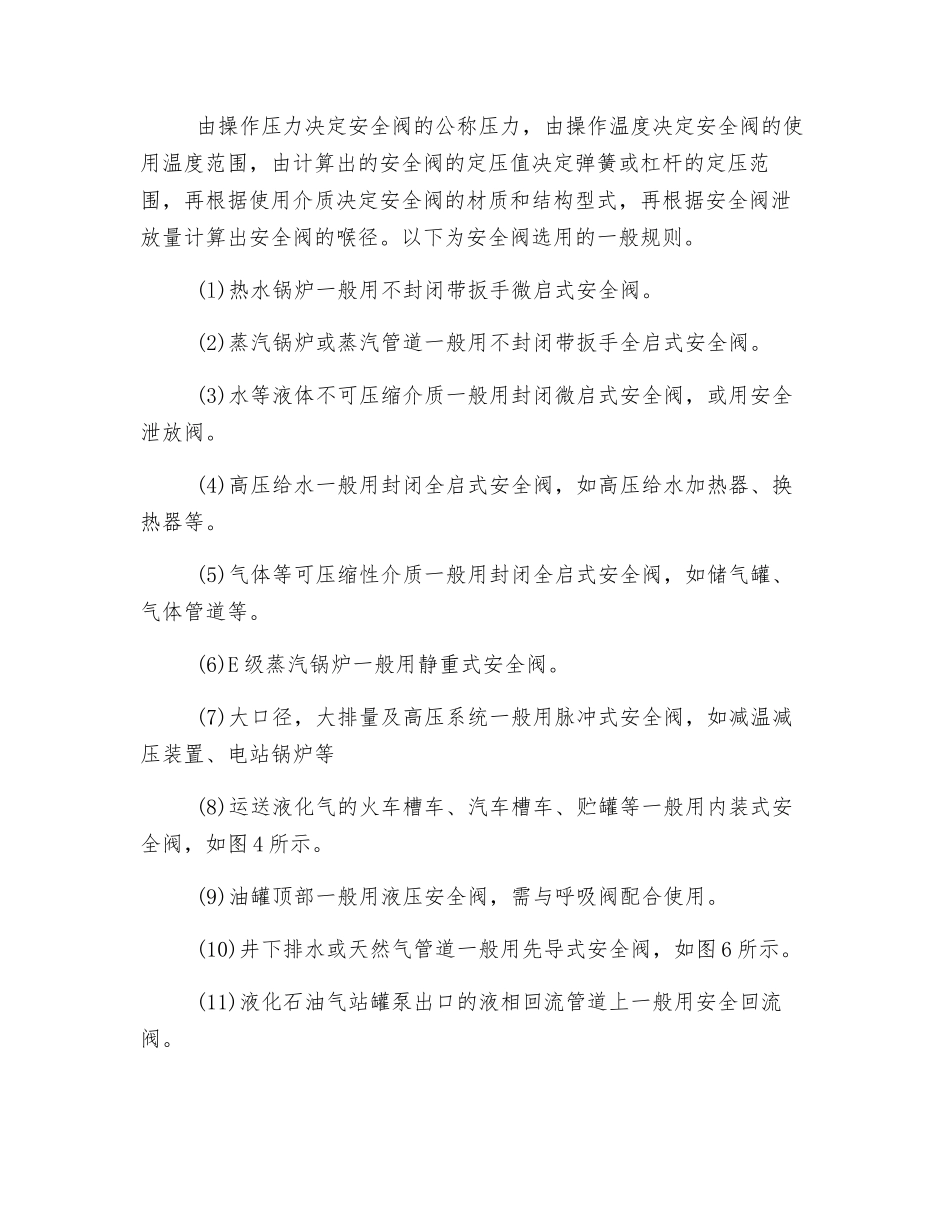

燃气安全阀的结构参数与选型使用1．安全阀工作原理与结构: 安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。图示为安全阀的几种典型结构形式。图 a 为活塞式安全阀，阀芯是一平板。气源压力作用在活塞 A 上，当压力超过由弹簧力确定的安全值时，活塞 A 被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。2．安全阀的参数2.1 燃气安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用，如图 3。杠杆式安全阀主要依靠杠杆重锤的作用力而工作，但由于杠杆式安全阀体积庞大往往限制了选用范围。温度较高时选用带散热器的安全阀。2.2 燃气安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的 1／40～l／20。全启式是指阀瓣的开启高度为阀座喉径的 1／4。3．安全阀的选用 由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。 (l)热水锅炉一般用不封闭带扳手微启式安全阀。 (2)蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。 (3)水等液体不可压缩介质一般用封闭微启式安全阀，或用安全泄放阀。 (4)高压给水一般用封闭全启式安全阀，如高压给水加热器、换热器等。 (5)气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。 (6)E 级蒸汽锅炉一般用静重式安全阀。 (7)大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等 (8)运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀，如图 4 所示。 (9)油罐顶部一般用液压安全阀，需与呼吸阀配合使用。 (10)井下排水或天然气管道一...
