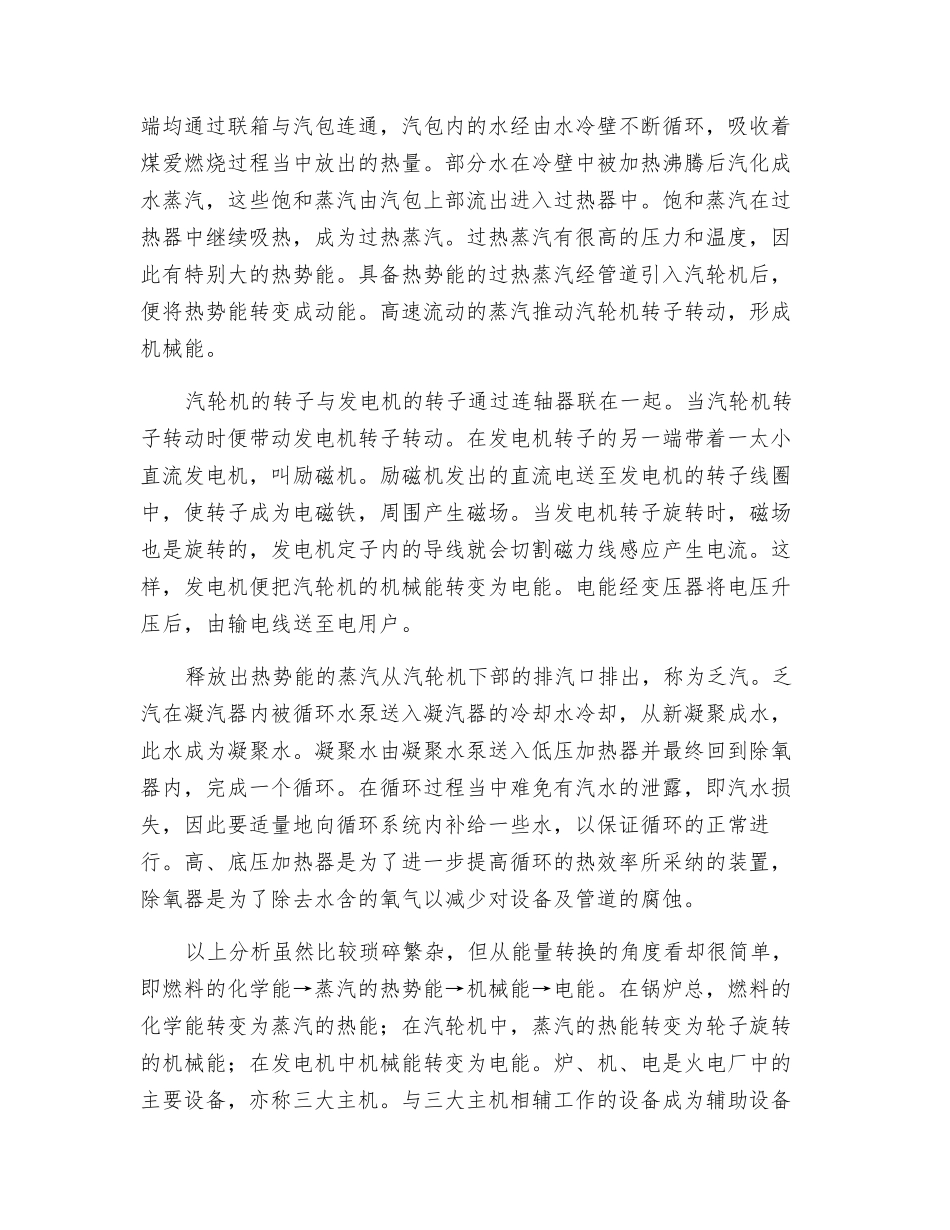

燃煤电厂生产过程发电厂是把各种动力能源的能量转变成电能的工厂。根据所利用的能源形式可分为火力发电厂、水利发电厂、原子能发电厂、地热发电厂、风力发电厂等。火力发电厂简称火电厂，是利用煤、石油、天然气等燃料的化学能产生出电能的工厂。按其功用可分为两类，即凝汽式电厂和热电厂。前者仅向用户供应电能，而热电厂除供给用户电量外，还向热用户供应蒸汽和热水，即所谓的“热电联合生产”。火电厂的容量大小不同，具体形式也不尽相同，但就其生产过程来说却是相似的。上图是凝汽式燃煤电厂的生产过程示意图。燃煤，用输煤皮带从煤场运至煤斗中。大型火电厂为了进一步提高燃煤效率都是燃烧煤粉。因此，煤斗中的原煤要先送至磨煤机内磨成煤粉。磨碎的煤粉由热空气携带经排粉风机送入锅炉的炉膛内燃烧。煤粉燃烧后形成的热烟气沿锅炉的水平烟道和尾部烟道流动，放出热量，最后进入除尘器，将燃烧后的煤灰分离出来。干净的烟气在引风机的作用下通过烟囱排入大气。助燃用的空气由送风机送入装设在尾部烟道上的空气预热器内，利用热烟气加热空气。这样，一方面除使进入锅炉的空气温度提高，易于煤粉的着火和燃烧外，另一方面也可以降低排烟温度，提高热能的利用率。从空气预热器排出的热空气分为两股：一股去磨煤机干燥和输送煤粉，另一股直接送入炉膛助燃。燃煤燃尽的灰渣落入炉膛下面的渣斗内，与从除尘器分离出的细灰一起用水冲至灰浆泵房内，再由灰浆泵送至灰场。在除氧器水箱内的水经过给水泵升压后通过高压加热器送入省煤器。在省煤器内，水受到热烟气的加热，然后进入锅炉顶部的汽包内。在锅炉炉膛四周密布着水管，称为水冷壁。水冷壁水管的上下两端均通过联箱与汽包连通，汽包内的水经由水冷壁不断循环，吸收着煤爱燃烧过程当中放出的热量。部分水在冷壁中被加热沸腾后汽化成水蒸汽，这些饱和蒸汽由汽包上部流出进入过热器中。饱和蒸汽在过热器中继续吸热，成为过热蒸汽。过热蒸汽有很高的压力和温度，因此有特别大的热势能。具备热势能的过热蒸汽经管道引入汽轮机后，便将热势能转变成动能。高速流动的蒸汽推动汽轮机转子转动，形成机械能。汽轮机的转子与发电机的转子通过连轴器联在一起。当汽轮机转子转动时便带动发电机转子转动。在发电机转子的另一端带着一太小直流发电机，叫励磁机。励磁机发出的直流电送至发电机的转子线圈中，使转子成为电磁铁，周围产生磁场。当发电机转子旋转时，磁场也是旋转的，发电机定子内的导线就会切割...
