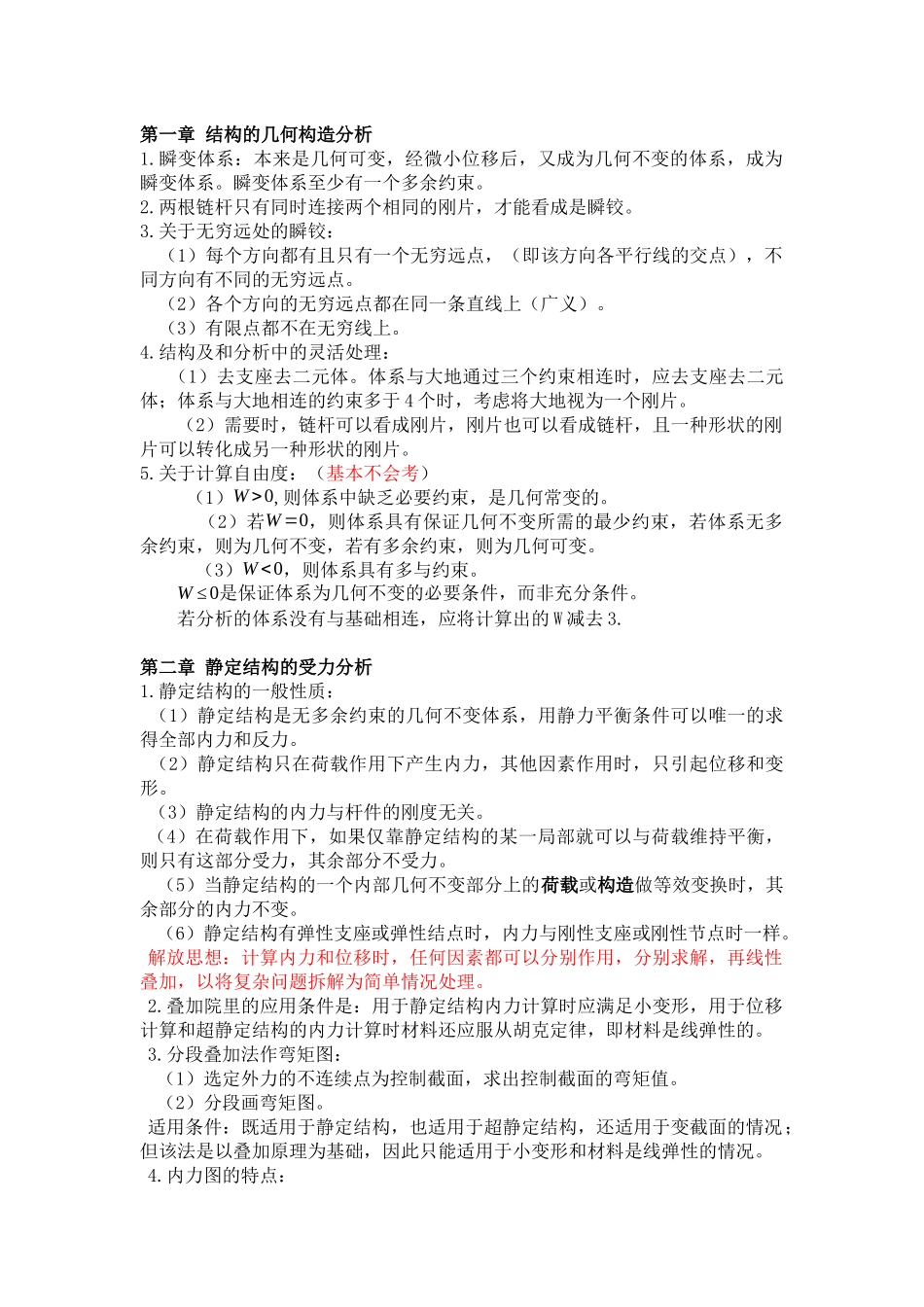

第一章结构的几何构造分析1.瞬变体系：本来是几何可变，经微小位移后，又成为几何不变的体系，成为瞬变体系。瞬变体系至少有一个多余约束。2.两根链杆只有同时连接两个相同的刚片，才能看成是瞬铰。3.关于无穷远处的瞬铰：（1）每个方向都有且只有一个无穷远点，（即该方向各平行线的交点），不同方向有不同的无穷远点。（2）各个方向的无穷远点都在同一条直线上（广义）。（3）有限点都不在无穷线上。4.结构及和分析中的灵活处理：（1）去支座去二元体。体系与大地通过三个约束相连时，应去支座去二元体；体系与大地相连的约束多于4个时，考虑将大地视为一个刚片。（2）需要时，链杆可以看成刚片，刚片也可以看成链杆，且一种形状的刚片可以转化成另一种形状的刚片。5.关于计算自由度：（基本不会考）（1）W>0,则体系中缺乏必要约束，是几何常变的。（2）若W=0，则体系具有保证几何不变所需的最少约束，若体系无多余约束，则为几何不变，若有多余约束，则为几何可变。（3）W<0，则体系具有多与约束。W≤0是保证体系为几何不变的必要条件，而非充分条件。若分析的体系没有与基础相连，应将计算出的W减去3.第二章静定结构的受力分析1.静定结构的一般性质：（1）静定结构是无多余约束的几何不变体系，用静力平衡条件可以唯一的求得全部内力和反力。（2）静定结构只在荷载作用下产生内力，其他因素作用时，只引起位移和变形。（3）静定结构的内力与杆件的刚度无关。（4）在荷载作用下，如果仅靠静定结构的某一局部就可以与荷载维持平衡，则只有这部分受力，其余部分不受力。（5）当静定结构的一个内部几何不变部分上的荷载或构造做等效变换时，其余部分的内力不变。（6）静定结构有弹性支座或弹性结点时，内力与刚性支座或刚性节点时一样。解放思想：计算内力和位移时，任何因素都可以分别作用，分别求解，再线性叠加，以将复杂问题拆解为简单情况处理。2.叠加院里的应用条件是：用于静定结构内力计算时应满足小变形，用于位移计算和超静定结构的内力计算时材料还应服从胡克定律，即材料是线弹性的。3.分段叠加法作弯矩图：（1）选定外力的不连续点为控制截面，求出控制截面的弯矩值。（2）分段画弯矩图。适用条件：既适用于静定结构，也适用于超静定结构，还适用于变截面的情况；但该法是以叠加原理为基础，因此只能适用于小变形和材料是线弹性的情况。4.内力图的特点：（1）计算内力时，所截取的截面应垂直于杆轴，内力假设为正方向。（2）内力图的坐标，应垂直于杆轴。（3）直杆在无荷载的区段，M图为一斜直线，剪力图为一平行的直线。微分关系：dMdS=FQ铰节点上无荷载作用时，铰节点右侧的弯矩图，可以直接延伸过来获得另一侧的弯矩图。（4）集中力偶M作用处，剪力无变化，M图有突变。（5）当铰节点处作用力偶时，应看清力偶作用在铰的左侧还是右侧，力偶不能直接作用在铰上，只能作用在铰两侧的截面上。（6）主从型结构，注意利用定向传力的性质。（作用在主结构上的力不引起附属结构的内力）（7）两端铰接的直杆，若跨内无横向荷载，则该杆只受轴力，无弯矩和剪力。5.对称性的利用：（M、N正对称，FQ反对称）非对称和反对称荷载，因为A点为铰接，力偶作用于A点左侧截面，该截面弯矩大小等于M，而A点右侧截面无力偶，故弯矩为零，即左右弯矩图不对称，所以该力偶是非对称荷载。6.斜梁的计算：（于玲玲书P36）简支斜梁当其荷载、杆长相同时，支座方向的改变对M、FQ图无影响，只对轴力图有影响。7.绘制变形曲线的原则：（1）曲线的凸向应与弯矩图的受拉侧一致。（2）刚结点连接的各杆变形后应保持夹角不变。（3）不考虑轴向变形时，杆件变形后的投影长度应和原长相等。（4）固定支座处变形曲线应与杆轴相切，而铰节点处应体现出转角。8.使用结点法和截面法时，一定要注意观察截断的杆件是梁式杆还是链杆，两者的手里特点不同。尤其是取结点时易犯错，结点不能连接梁式杆，否则轴力与剪力均要考虑才能使之平衡。9.拱的特点：（1）在竖向荷载作用下产生水平推力。（2）因为水平推力的存在，使三铰拱的弯矩比相应简支梁的弯矩小。（3）在竖向荷载作用下，梁的截面没有轴力，而拱的轴力...
