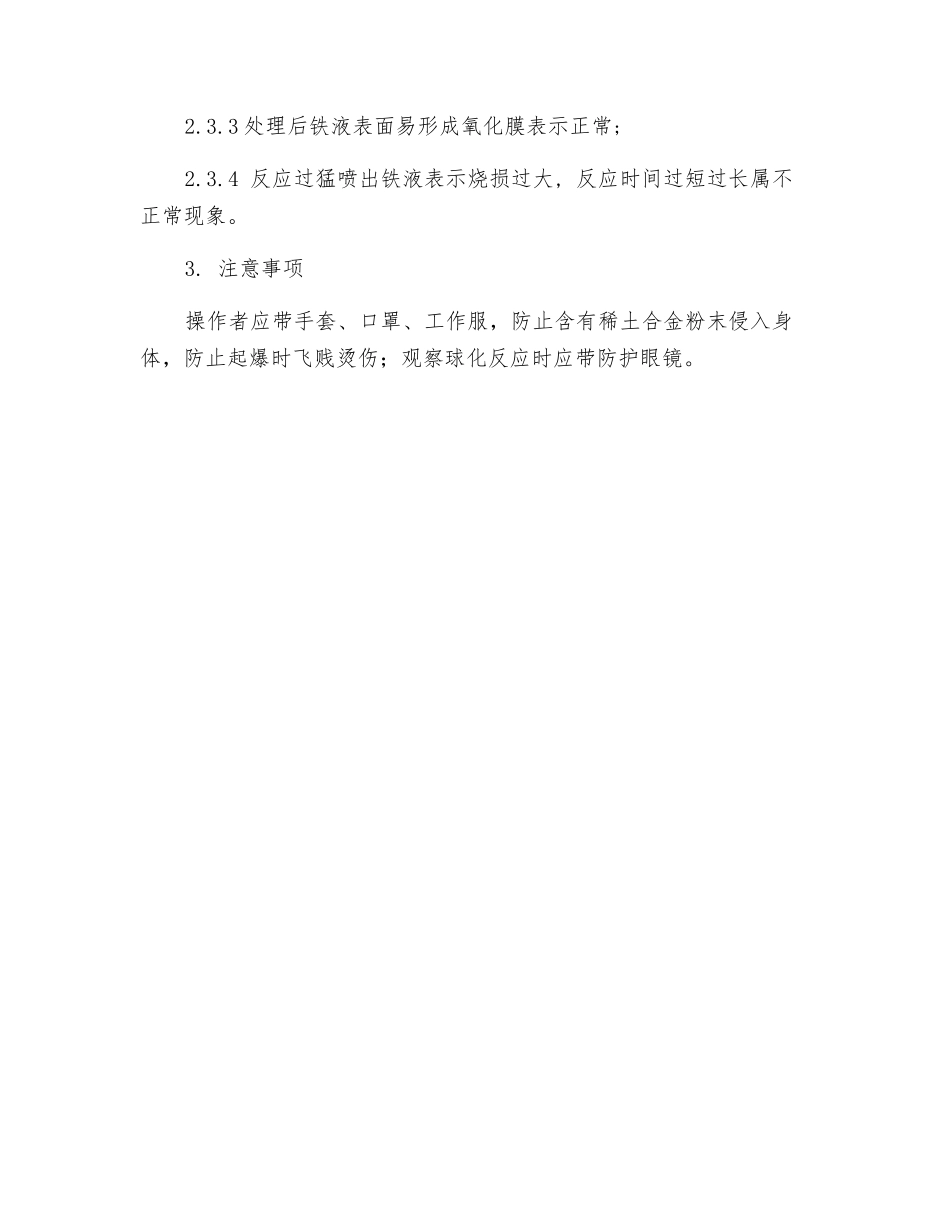

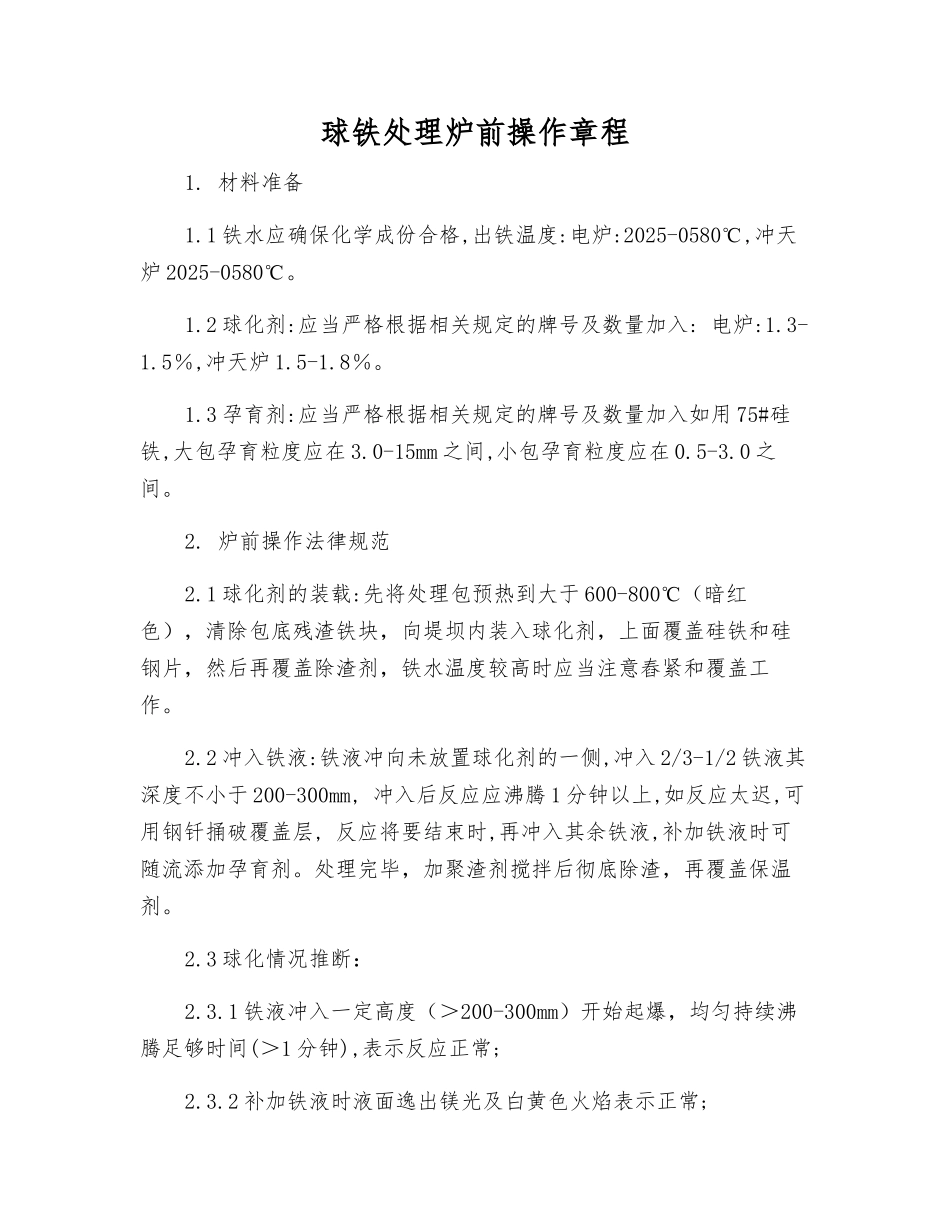

球铁处理炉前操作章程1. 材料准备1.1 铁水应确保化学成份合格,出铁温度:电炉:2025-0580℃,冲天炉 2025-0580℃。1.2 球化剂:应当严格根据相关规定的牌号及数量加入: 电炉:1.3-1.5％,冲天炉 1.5-1.8％。1.3 孕育剂:应当严格根据相关规定的牌号及数量加入如用 75#硅铁,大包孕育粒度应在 3.0-15mm 之间,小包孕育粒度应在 0.5-3.0 之间。2. 炉前操作法律规范2.1 球化剂的装载:先将处理包预热到大于 600-800℃（暗红色），清除包底残渣铁块，向堤坝内装入球化剂，上面覆盖硅铁和硅钢片，然后再覆盖除渣剂，铁水温度较高时应当注意舂紧和覆盖工作。2.2 冲入铁液:铁液冲向未放置球化剂的一侧,冲入 2/3-1/2 铁液其深度不小于 200-300mm, 冲入后反应应沸腾 1 分钟以上,如反应太迟,可用钢钎捅破覆盖层, 反应将要结束时,再冲入其余铁液,补加铁液时可随流添加孕育剂。处理完毕，加聚渣剂搅拌后彻底除渣，再覆盖保温剂。2.3 球化情况推断：2.3.1 铁液冲入一定高度（＞200-300mm）开始起爆，均匀持续沸腾足够时间(＞1 分钟),表示反应正常;2.3.2 补加铁液时液面逸出镁光及白黄色火焰表示正常;2.3.3 处理后铁液表面易形成氧化膜表示正常;2.3.4 反应过猛喷出铁液表示烧损过大, 反应时间过短过长属不正常现象。3. 注意事项操作者应带手套、口罩、工作服，防止含有稀土合金粉末侵入身体，防止起爆时飞贱烫伤；观察球化反应时应带防护眼镜。
