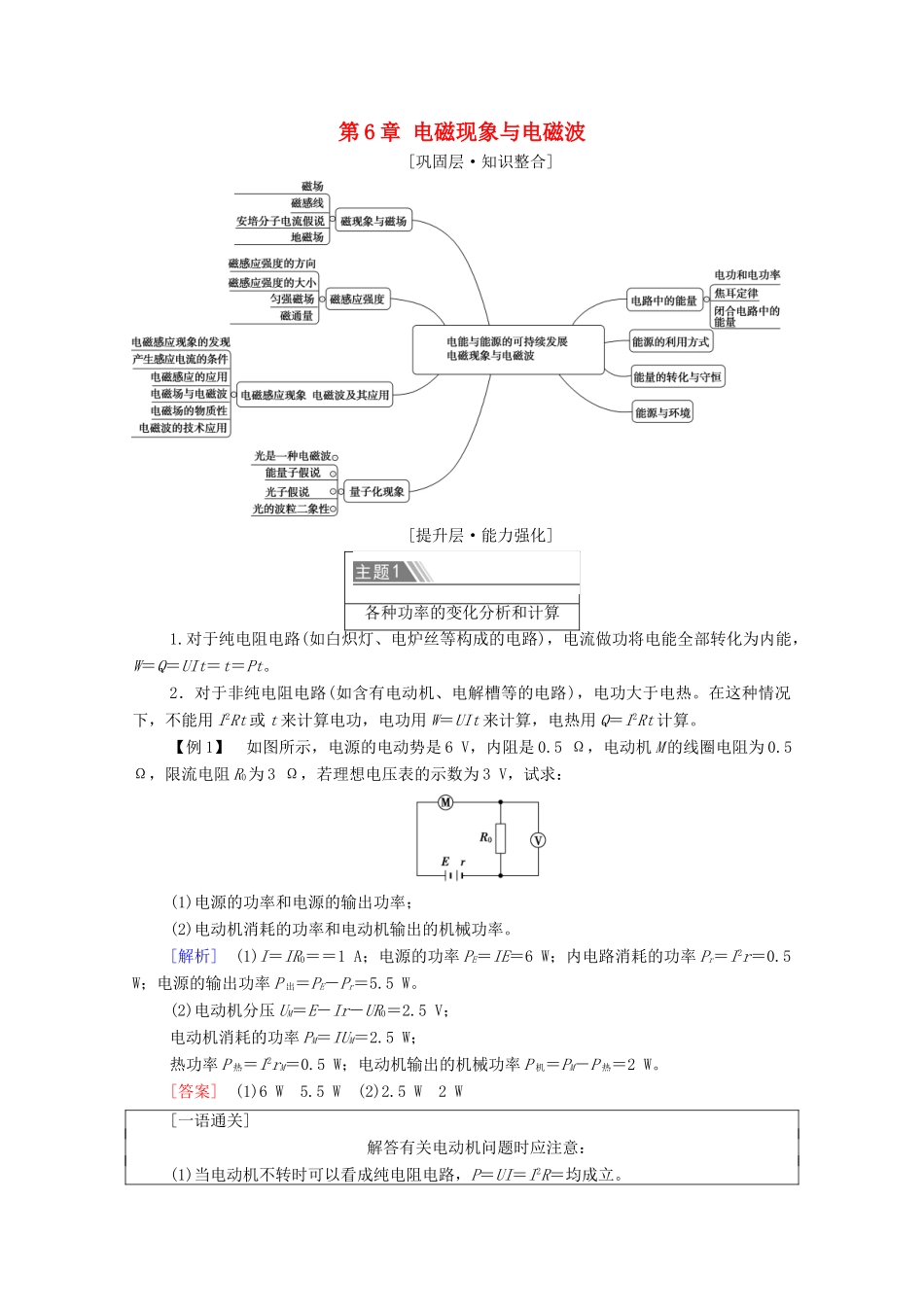

高中物理 第6章 电磁现象与电磁波 章末综合提升学案 粤教版必修第三册-粤教版高中全册物理学案

第 6 章 电磁现象与电磁波[巩固层·知识整合][提升层·能力强化]各种功率的变化分析和计算1.对于纯电阻电路(如白炽灯、电炉丝等构成的电路)，电流做功将电能全部转化为内能，W＝Q＝UIt＝t＝Pt。2．对于非纯电阻电路(如含有电动机、电解槽等的电路)，电功大于电热。在这种情况下，不能用 I2Rt 或 t 来计算电功，电功用 W＝UIt 来计算，电热用 Q＝I2Rt 计算。【例 1】 如图所示，电源的电动势是 6 V，内阻是 0.5 Ω，电动机 M 的线圈电阻为 0.5 Ω，限流电阻 R0为 3 Ω，若理想电压表的示数为 3 V，试求：(1)电源的功率和电源的输出功率；(2)电动机消耗的功率和电动机输出的机械功率。[解析] (1)I＝IR0＝＝1 A；电源的功率 PE＝IE＝6 W；内电路消耗的功率 Pr＝I2r＝0.5 W；电源的输出功率 P 出＝PE－Pr＝5.5 W。(2)电动机分压 UM＝E－Ir－UR0＝2.5 V；电动机消耗的功率 PM＝IUM＝2.5 W；热功率 P 热＝I2rM＝0.5 W；电动机输出的机械功率 P 机＝PM－P 热＝2 W。[答案] (1)6 W 5.5 W (2)2.5 W 2 W[一语通关]解答有关电动机问题时应注意：(1)当电动机不转时可以看成纯电阻电路，P＝UI＝I2R＝均成立。(2)当电动机正常工作时，是非纯电阻电路，P 电＝UI>P 热＝I2R，U≠IR 而有 U>IR。(3)输入功率指电动机消耗的总功率，热功率是线圈电阻的发热功率，输出功率是指电动机将电能转化为机械能的功率，三者的关系：UI＝I2R＋P 机。磁场、磁感应强度与磁感线1.磁场：磁场是存在于磁极周围的一种特殊物质，磁体之间、磁体与电流之间以及电流与电流之间的作用都是通过这种特殊的物质而发生的。2．磁场的强弱用磁感应强度来表示，磁感应强度 B 的大小只取决于磁场本身的性质，与 F、I、L 无关。3．磁感线的疏密程度反映磁场的强弱，线上某点的切线方向都跟该点的磁场方向相同 。磁感线是闭合的曲线，在磁体内部磁感线从 S 极指向 N 极，在磁体外部磁感线从 N 极指向 S极。【例 2】 关于磁场和磁感线，下列说法正确的是( )A．磁场并不是真实存在的，而是人们假想出来的B．磁铁周围磁感线的形状，与铁屑在它周围排列的形状相同，说明磁场呈线条形状，磁感线是磁场的客观反映C．磁感线可以用来表示磁场的强弱和方向D．磁感线类似电场线，它总是从磁体的 N 极出发，到 S 极终止C [磁体和电流周围的空间均存在着磁场，磁场和电场一样也是一种客观存在的物质，为了形象地描述磁场，用磁...
