高中物理 电学实验讲义《测电阻的多种方法讨论》

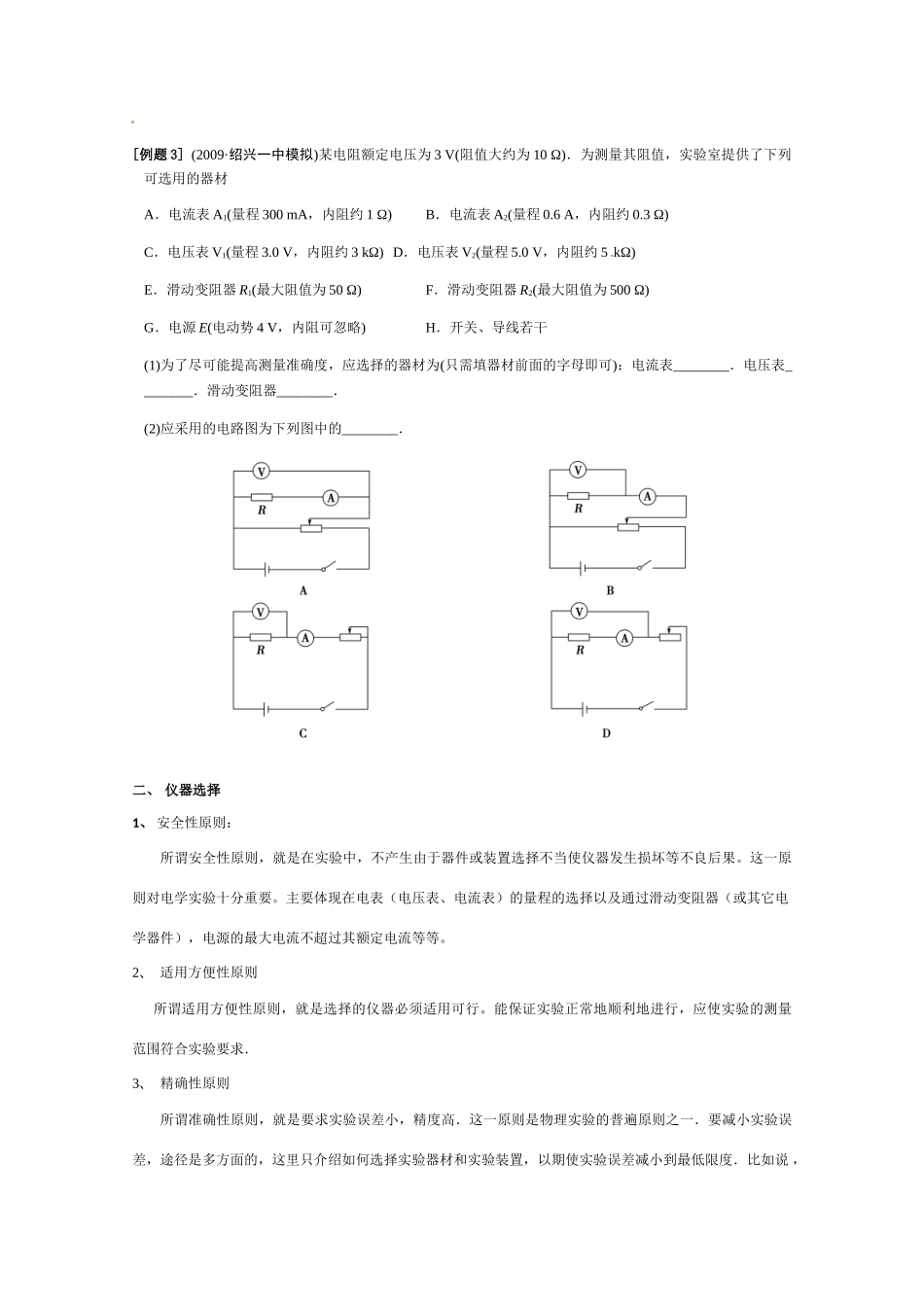

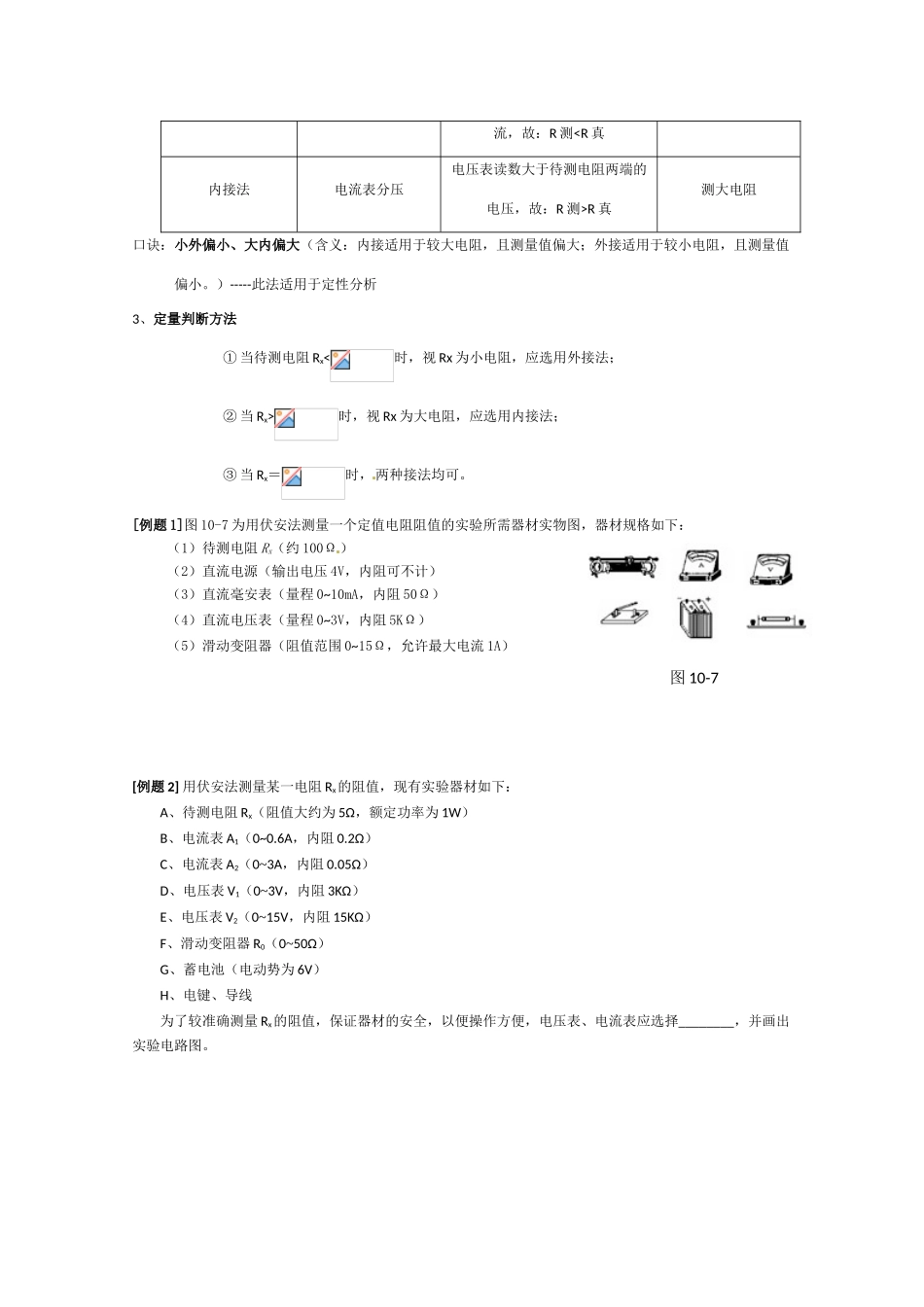

电学实验讲义《测电阻的多种方法讨论》伏安法测电阻一、 滑动变阻器的分压、限流接法：1、 基本电路： ２、电路的对比调节范围限流式电路分压式电路电压调节范围０→U电流调节范围０→ 说明：U 为电源端电压，R 为滑动变阻器最大电阻，Rx 为待测电阻阻（小灯炮）值。3、判断方法① 待测电阻 Rx>R，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。② 要求负载上电压或电流变化范围大，且从零开始连续可调，(或要求测多组数据)须用分压式接法。③ 采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。 ④ 待测电阻 Rx<滑动变阻器电阻 R 或相差不大，并且电压表、电流表示数变化不要求从零开始起调，可用限流式接法。⑤ 两种电路均可使用时应优先用限流式接法，因为限流式接法总功率较小二、电流表的内接与外接1、电路图：2、比较：连接方式误差来源测量值与真实值关系适用范围外接法电压表分流电流表的读数大于流过待测的电测小电阻流，故：R 测R 真测大电阻口诀：小外偏小、大内偏大（含义：内接适用于较大电阻，且测量值偏大；外接适用于较小电阻，且测量值偏小。）-----此法适用于定性分析3、定量判断方法① 当待测电阻 Rx<时，视 Rx 为小电阻，应选用外接法；② 当 Rx>时，视 Rx 为大电阻，应选用内接法；③ 当 Rx＝时， 两种接法均可。[例题 1]图 10-7 为用伏安法测量一个定值电阻阻值的实验所需器材实物图，器材规格如下： （1）待测电阻 Rx（约 100Ω ） （2）直流电源（输出电压 4V，内阻可不计） （3）直流毫安表（量程 0~10mA，内阻 50Ω） （4）直流电压表（量程 0~3V，内阻 5KΩ） （5）滑动变阻器（阻值范围 0~15Ω，允许最大电流 1A） [例题 2] 用伏安法测量某一电阻 Rx的阻值，现有实验器材如下： A、待测电阻 Rx（阻值大约为 5Ω，额定功率为 1W） B、电流表 A1（0~0.6A，内阻 0.2Ω） C、电流表 A2（0~3A，内阻 0.05Ω） D、电压表 V1（0~3V，内阻 3KΩ） E、电压表 V2（0~15V，内阻 15KΩ） F、滑动变阻器 R0（0~50Ω） G、蓄电池（电动势为 6V） H、电键、导线 为了较准确测量 Rx的阻值，保证器材的安全，以便操作方便，电压表、电流表应选择________，并画出实验电路图。图 10-7[例题...
