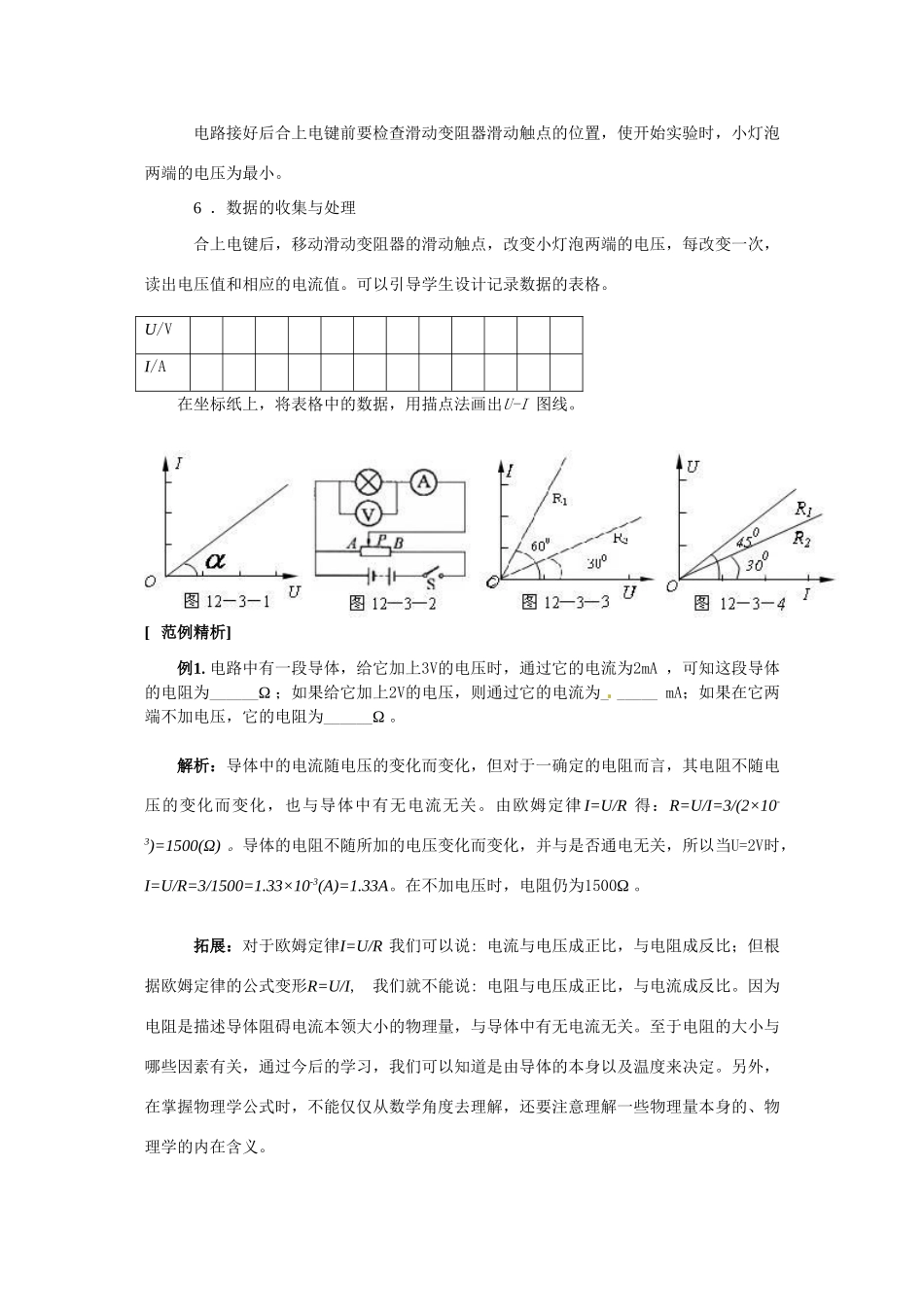

三 ． 欧 姆 定 律[ 要点导学]1 ．电阻：表征导体对电流阻碍作用的物理量。符号常用R 表示，电阻的单位：欧姆 ， 简 称 欧 ， 符 号 是 Ω ， 1Ω＝ 1V/A ， 常 用 单 位 还 有 千 欧 （ kΩ） 和 兆 欧（MΩ ），1MΩ=103kΩ=106Ω 。 2 ．欧姆定律的内容：导体中的电流I 跟导体________________，跟导体中的_____________ 。公式表示：I=______ 。欧姆定律的适用范围：金属导电和电解液导电，对气体导电不适用。 3 ．导体的伏安特性曲线：导体中的电流I 随导体两端的电压U 变化的图线，叫做导体的伏安特性曲线，如图12－3 －1 所示。图线斜率的物理意义：斜率的倒数表示电阻，即tanα=I/U=1/R 4 ．测量小灯泡伏安特性曲线的电路选择：由于小灯泡的电阻较小，为减小误差，可采用安培表外接法，教师要引导学生讨论，选安培表外接法还是内接法？为什么选外接法？让学生学到的知识、方法在新情景中运用，提高学生运用知识解决问题的能力。本实验教材中滑动变阻器采用限流接法，电阻R 串联在电路中，即使把R 的值调到最大，电路中还有一定的电流，因此实验绘出的伏安特性曲线缺少坐标原点附近的数据。 若要求小灯泡的电压变化范围较大（从零开始逐渐增大到接近额定电压），则滑动变阻器可采用分压接法。教师要引导学生进行分析，让学生知道电压如何变化，并知道接通电路前，滑动触点应放在何处。滑动变阻器采用分压接法的实验电路图如图12—3—2所示。 5 ．实验电路的连接：这是学生进入高中第一次做恒定电流实验，在连接电路上要给予学生适当的帮助。接线顺序为“先串后并”。电表量程选择的原则是：使测量值不超过量程的情况下，指针尽量偏转至3/4 量程处。电路接好后合上电键前要检查滑动变阻器滑动触点的位置，使开始实验时，小灯泡两端的电压为最小。6 ．数据的收集与处理合上电键后，移动滑动变阻器的滑动触点，改变小灯泡两端的电压，每改变一次，读出电压值和相应的电流值。可以引导学生设计记录数据的表格。U/V I/A 在坐标纸上，将表格中的数据，用描点法画出U-I 图线。 [ 范例精析]例1.电路中有一段导体，给它加上3V的电压时，通过它的电流为2mA ，可知这段导体的电阻为______Ω ；如果给它加上2V的电压，则通过它的电流为_ _____ mA；如果在它两端不加电压，它的电阻为______Ω 。 解析：导体中的电流随电压的变化而变化，但对于一确定的电阻而言，其电阻不随电压的变...
