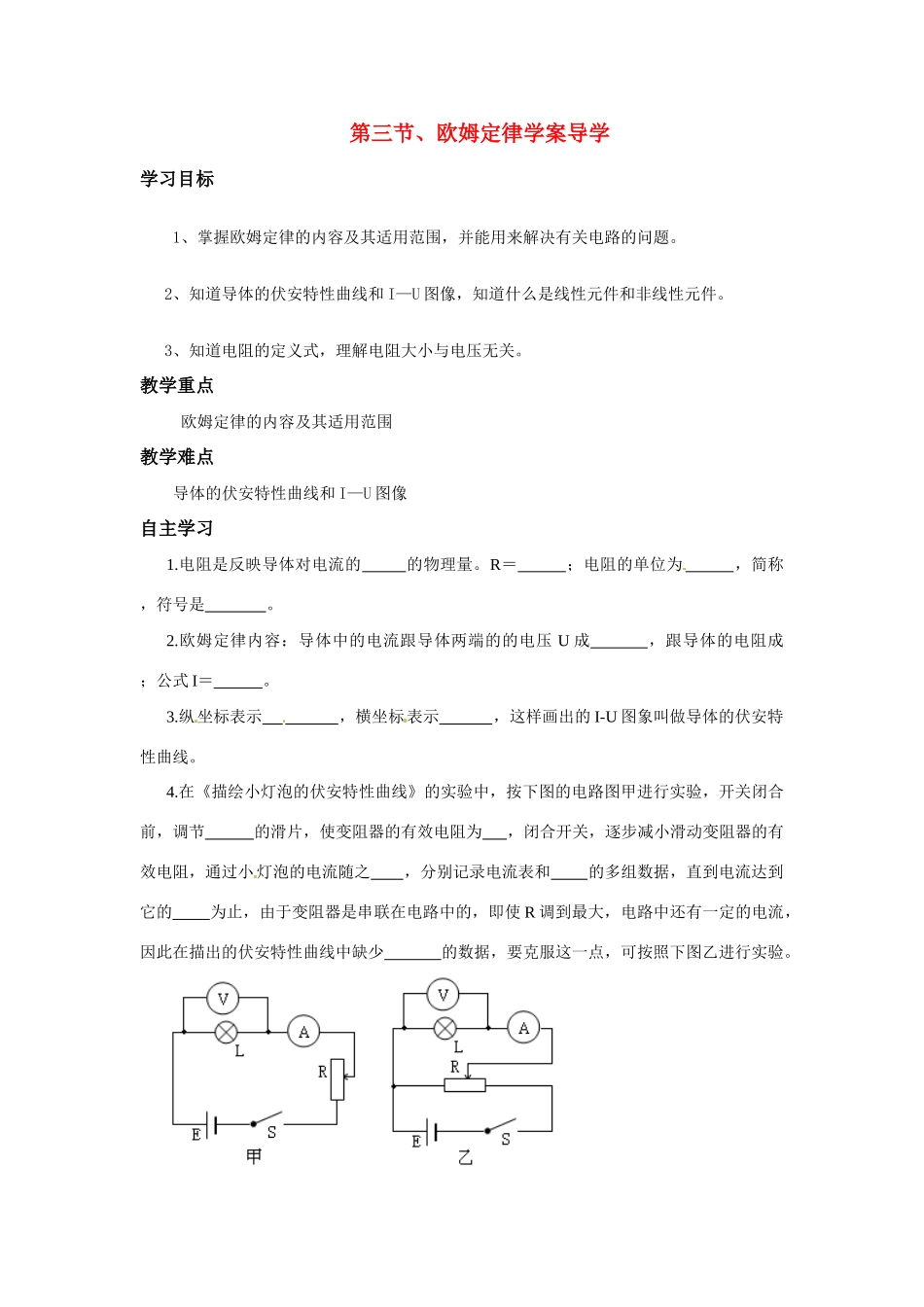

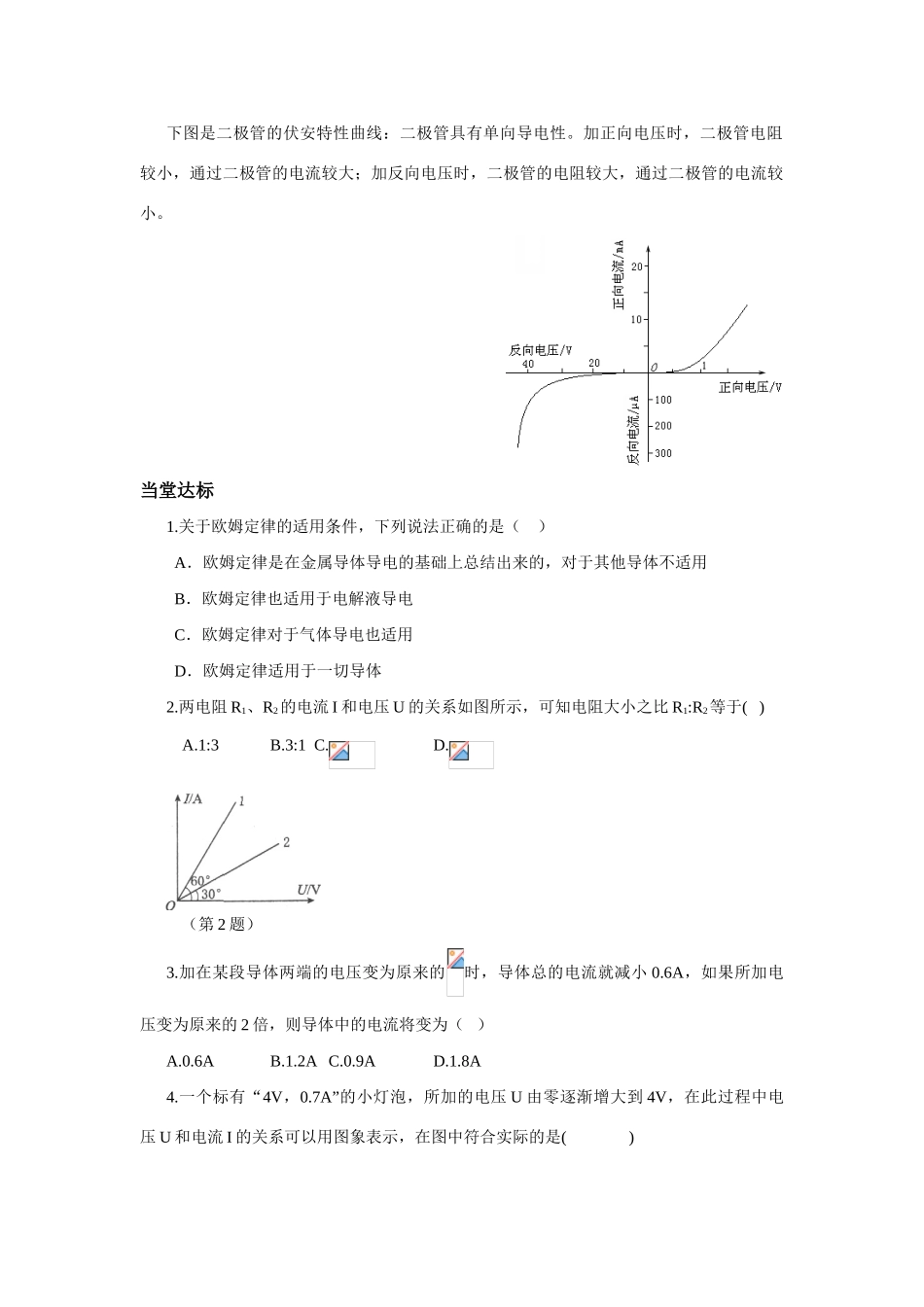

第三节、欧姆定律学案导学学习目标 1、掌握欧姆定律的内容及其适用范围，并能用来解决有关电路的问题。2、知道导体的伏安特性曲线和 I—U 图像，知道什么是线性元件和非线性元件。3、知道电阻的定义式，理解电阻大小与电压无关。教学重点欧姆定律的内容及其适用范围教学难点导体的伏安特性曲线和 I—U 图像自主学习1.电阻是反映导体对电流的 的物理量。R＝ ；电阻的单位为 ，简称 ，符号是 。2.欧姆定律内容：导体中的电流跟导体两端的的电压 U 成 ，跟导体的电阻成 ；公式 I＝ 。3.纵坐标表示 ，横坐标表示 ，这样画出的 I-U 图象叫做导体的伏安特性曲线。4.在《描绘小灯泡的伏安特性曲线》的实验中，按下图的电路图甲进行实验，开关闭合前，调节 的滑片，使变阻器的有效电阻为 ，闭合开关，逐步减小滑动变阻器的有效电阻，通过小 灯泡的电流随之 ，分别记录电流表和 的多组数据，直到电流达到它的 为止，由于变阻器是串联在电路中的，即使 R 调到最大，电路中还有一定的电流，因此在描出的伏安特性曲线中缺少 的数据，要克服这一点，可按照下图乙进行实验。 同步导学1.正确理解欧姆定律欧姆定律是在金属导体基础上总结出来的，实验表明，除金属导体外，欧姆定律对电解液也适用，但对气态导体（如日光灯管中的气体）和某些导 电器件（如晶体管）并不适用。“”和“”两者是不同的，是电流的定义式，只要导体中有电流，不管是什么导体在导电，都适用；而是欧姆定律的表达式，只适用于特定的电阻（线性电阻），不能将两者混淆。2.电阻是电阻的定义式，说明了一种量度和测量电阻的方法，并不说明“电阻与导体两端的电压成正比，与通过导体的电流成反比”。适用于所有导体，无论是“线性电阻”还是“非线性电阻”。对同一个线性导体，不管电压和电流的大小怎样变化，比值 R 都是恒 定的，对于不同的导体，R 的数值一般是不同的，R 是一个与导体本身性质有关的物理量。3.导体的伏安特性曲线导体的伏安特性曲线是直线的电学元件叫做线性元件，对欧姆定律不适用的元件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件。对线性元件，导体的伏安特性曲线的斜率表示导体电阻的倒数（如图 1），斜率大的，电阻小；对非线性元件，伏安特性曲线上某一点的纵坐标和横坐标的比值，即曲线的割线斜率表示了导体的电阻的倒数（如图 2）。下图是二极管的伏安特性曲线：二极管具有单向导电性。加正向电...
