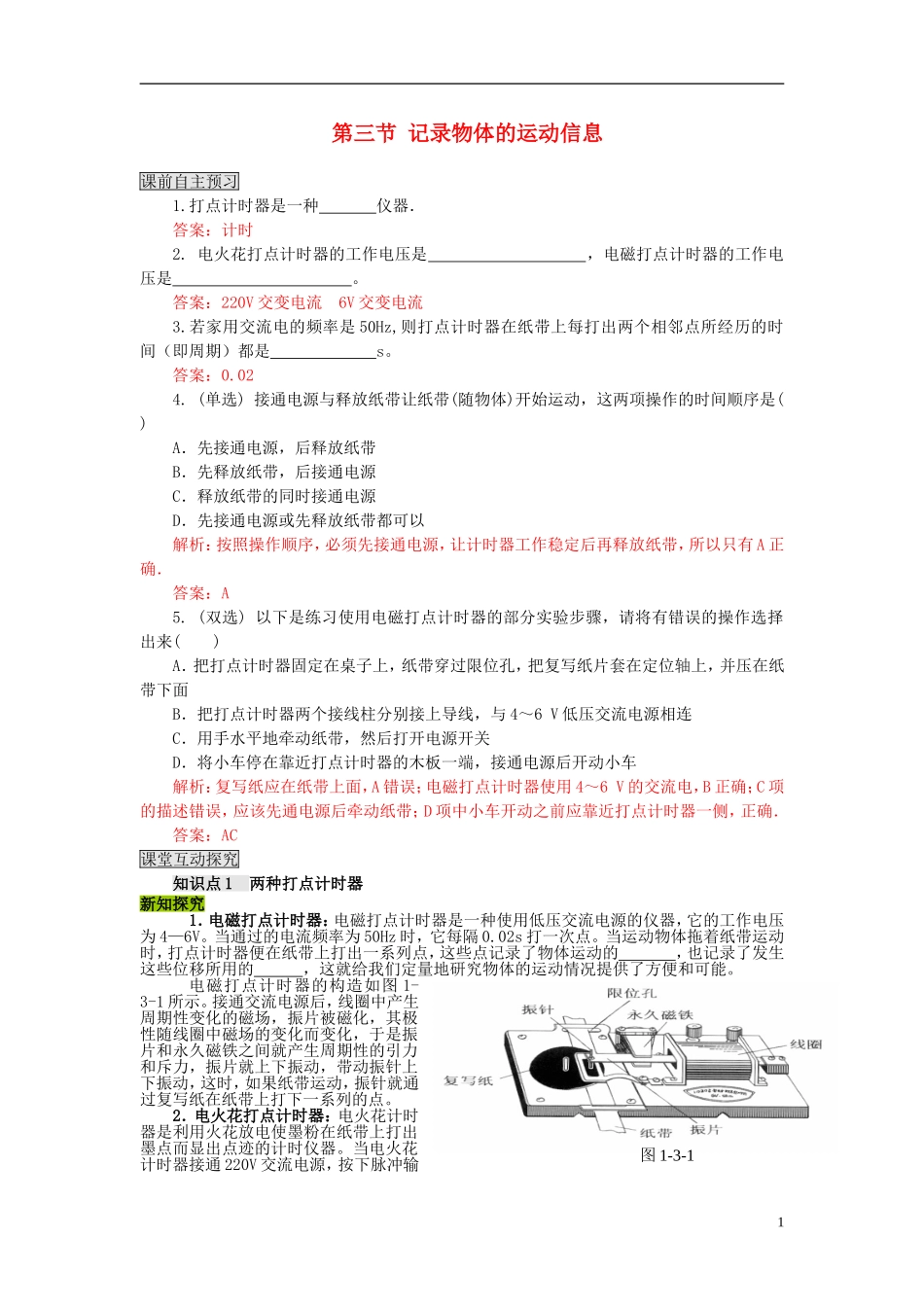

第三节 记录物体的运动信息课前自主预习1.打点计时器是一种 仪器.答案:计时2. 电火花打点计时器的工作电压是 ,电磁打点计时器的工作电压是 。答案:220V 交变电流 6V 交变电流3.若家用交流电的频率是 50Hz,则打点计时器在纸带上每打出两个相邻点所经历的时间(即周期)都是 s。答案:0.024. (单选) 接通电源与释放纸带让纸带(随物体)开始运动,这两项操作的时间顺序是( )A.先接通电源,后释放纸带B.先释放纸带,后接通电源C.释放纸带的同时接通电源D.先接通电源或先释放纸带都可以解析:按照操作顺序,必须先接通电源,让计时器工作稳定后再释放纸带,所以只有 A 正确.答案:A5. (双选) 以下是练习使用电磁打点计时器的部分实验步骤,请将有错误的操作选择出来( )A.把打点计时器固定在桌子上,纸带穿过限位孔,把复写纸片套在定位轴上,并压在纸带下面B.把打点计时器两个接线柱分别接上导线,与 4~6 V 低压交流电源相连C.用手水平地牵动纸带,然后打开电源开关D.将小车停在靠近打点计时器的木板一端,接通电源后开动小车解析:复写纸应在纸带上面,A 错误;电磁打点计时器使用 4~6 V 的交流电,B 正确;C 项的描述错误,应该先通电源后牵动纸带;D 项中小车开动之前应靠近打点计时器一侧,正确.答案:AC课堂互动探究知识点 1 两种打点计时器新知探究1.电磁打点计时器:电磁打点计时器是一种使用低压交流电源的仪器,它的工作电压为 4—6V。当通过的电流频率为 50Hz 时,它每隔 0.02s 打一次点。当运动物体拖着纸带运动时,打点计时器便在纸带上打出一系列点,这些点记录了物体运动的 ,也记录了发生这些位移所用的 ,这就给我们定量地研究物体的运动情况提供了方便和可能。电磁打点计时器的构造如图 1-3-1 所示。接通交流电源后,线圈中产生周期性变化的磁场,振片被磁化,其极性随线圈中磁场的变化而变化,于是振片和永久磁铁之间就产生周期性的引力和斥力,振片就上下振动,带动振针上下振动,这时,如果纸带运动,振针就通过复写纸在纸带上打下一系列的点。2.电火花打点计时器:电火花计时器是利用火花放电使墨粉在纸带上打出墨点而显出点迹的计时仪器。当电火花计时器接通 220V 交流电源,按下脉冲输1图 1-3-1出开关时,计时器发出的脉冲电流经接正极的放电针、负极的纸盘轴(墨粉纸盘),产生火花放电,于是在运动的纸带上打出一系列点迹,当电源的频率为 时,它的脉冲放电周期...
