高中物理 第七节 闭合电路的欧姆定律(3)教案 新人教版选修3

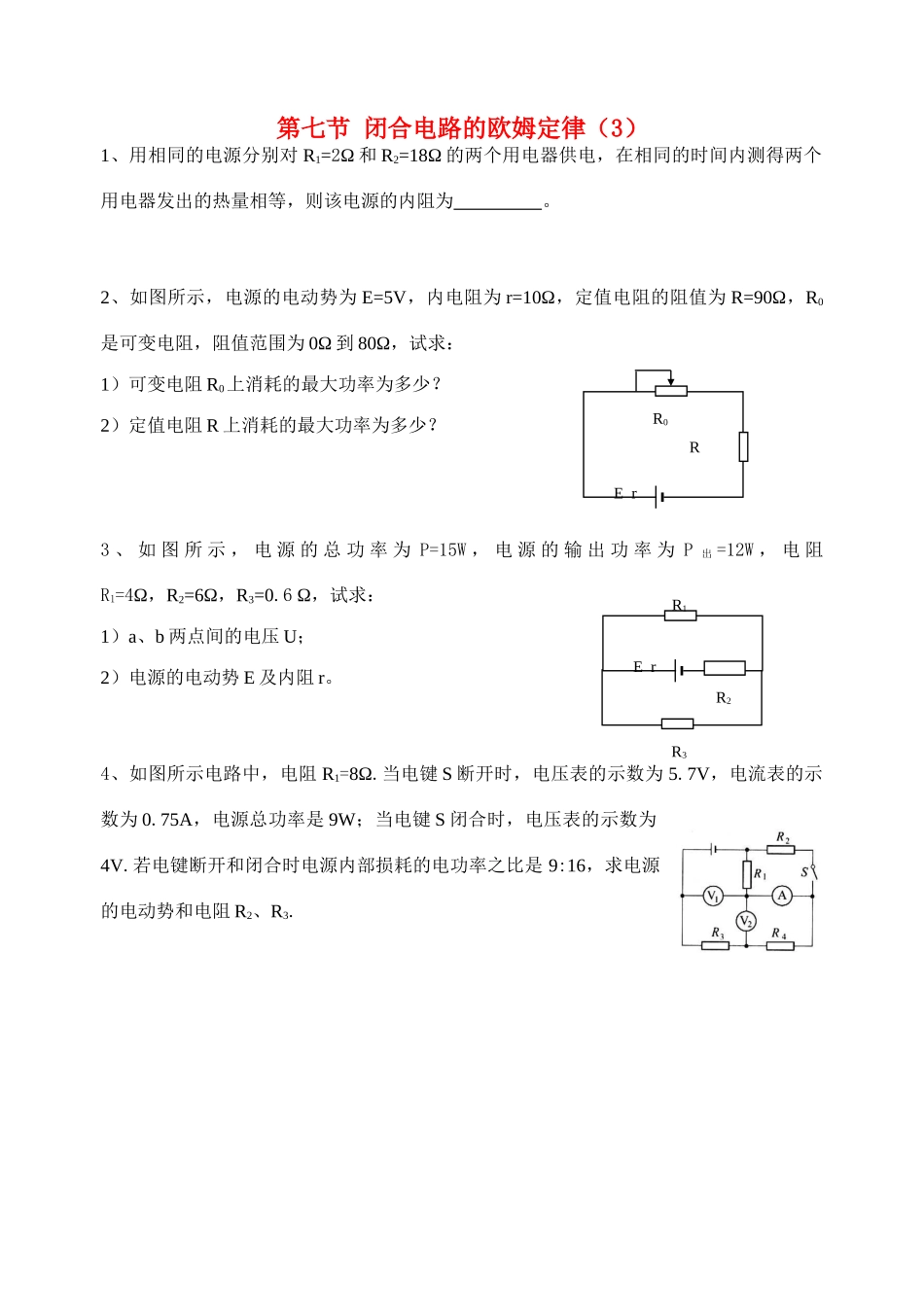

高中物理 第七节 闭合电路的欧姆定律(3)教案 新人教版选修3_第1页
1/1
第七节 闭合电路的欧姆定律(3)1、用相同的电源分别对 R1=2Ω 和 R2=18Ω 的两个用电器供电,在相同的时间内测得两个用电器发出的热量相等,则该电源的内阻为 。2、如图所示,电源的电动势为 E=5V,内电阻为 r=10Ω,定值电阻的阻值为 R=90Ω,R0是可变电阻,阻值范围为 0Ω 到 80Ω,试求:1)可变电阻 R0上消耗的最大功率为多少?2)定值电阻 R 上消耗的最大功率为多少?3 、 如 图 所 示 , 电 源 的 总 功 率 为 P=15W , 电 源 的 输 出 功 率 为 P 出 =12W , 电 阻R1=4Ω,R2=6Ω,R3=0.6 Ω,试求:1)a、b 两点间的电压 U;2)电源的电动势 E 及内阻 r。4、如图所示电路中,电阻 R1=8Ω.当电键 S 断开时,电压表的示数为 5.7V,电流表的示数为 0.75A,电源总功率是 9W;当电键 S 闭合时,电压表的示数为4V.若电键断开和闭合时电源内部损耗的电功率之比是 9:16,求电源的电动势和电阻 R2、R3.R0RE rR1R2E rR3
