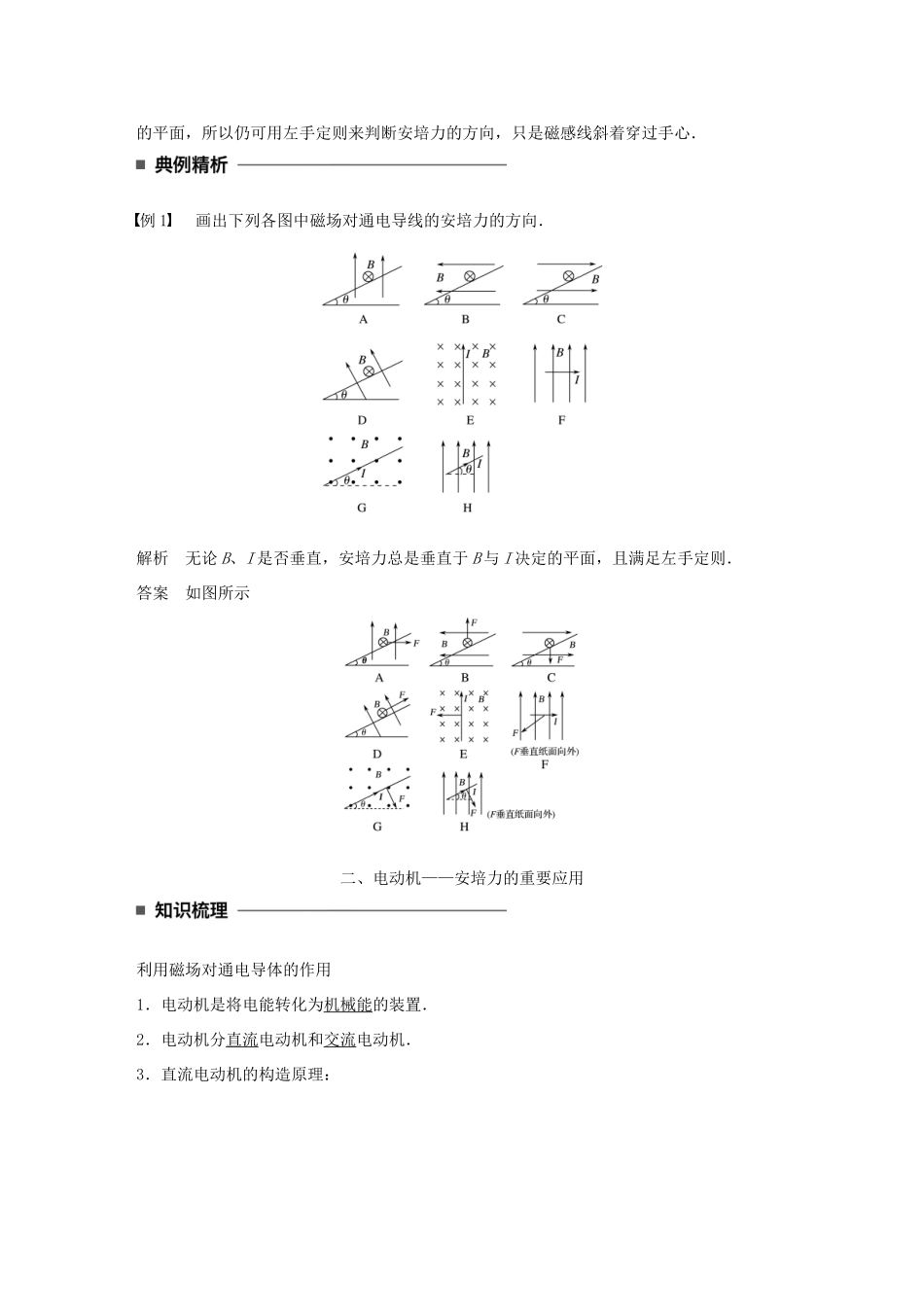

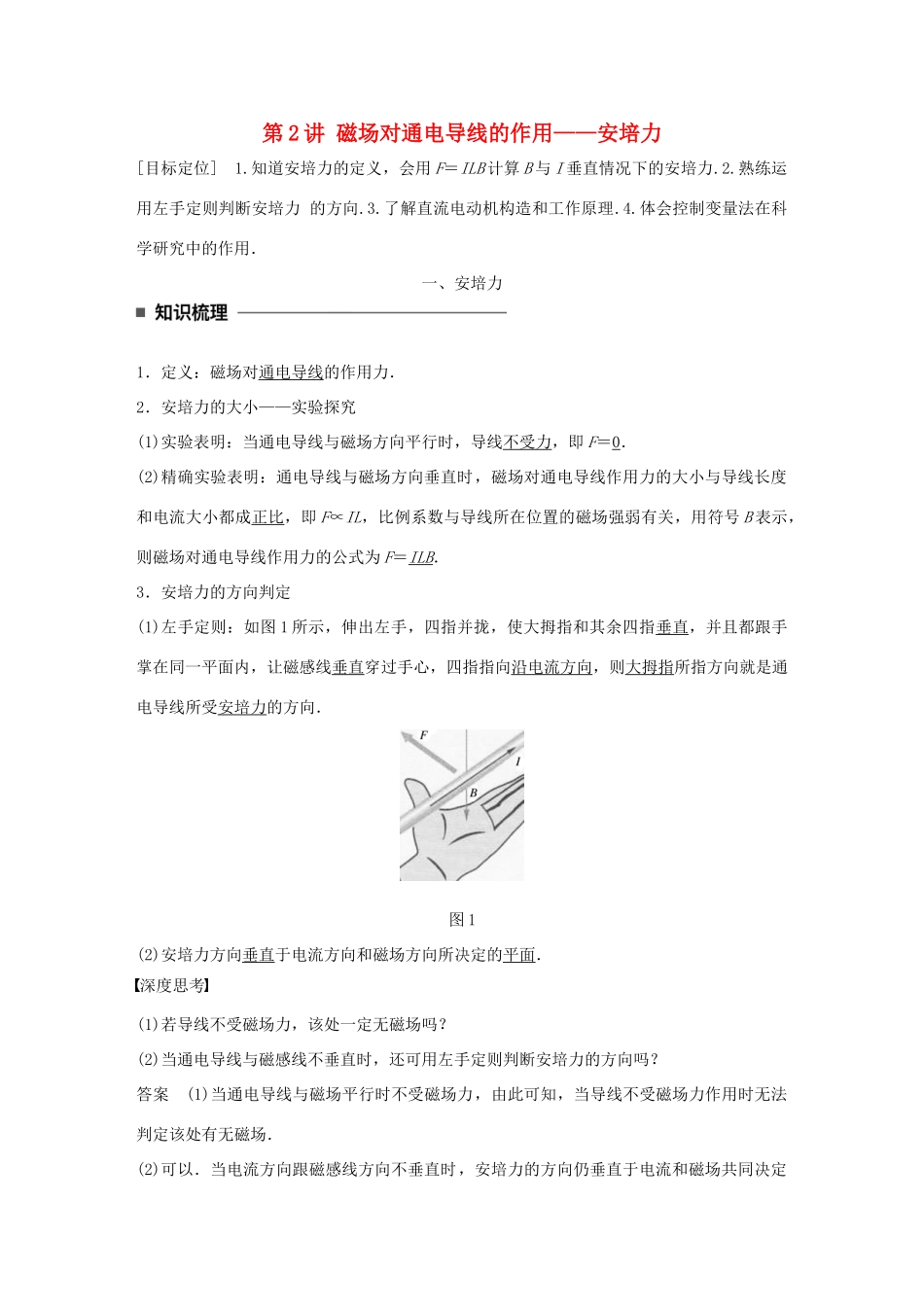

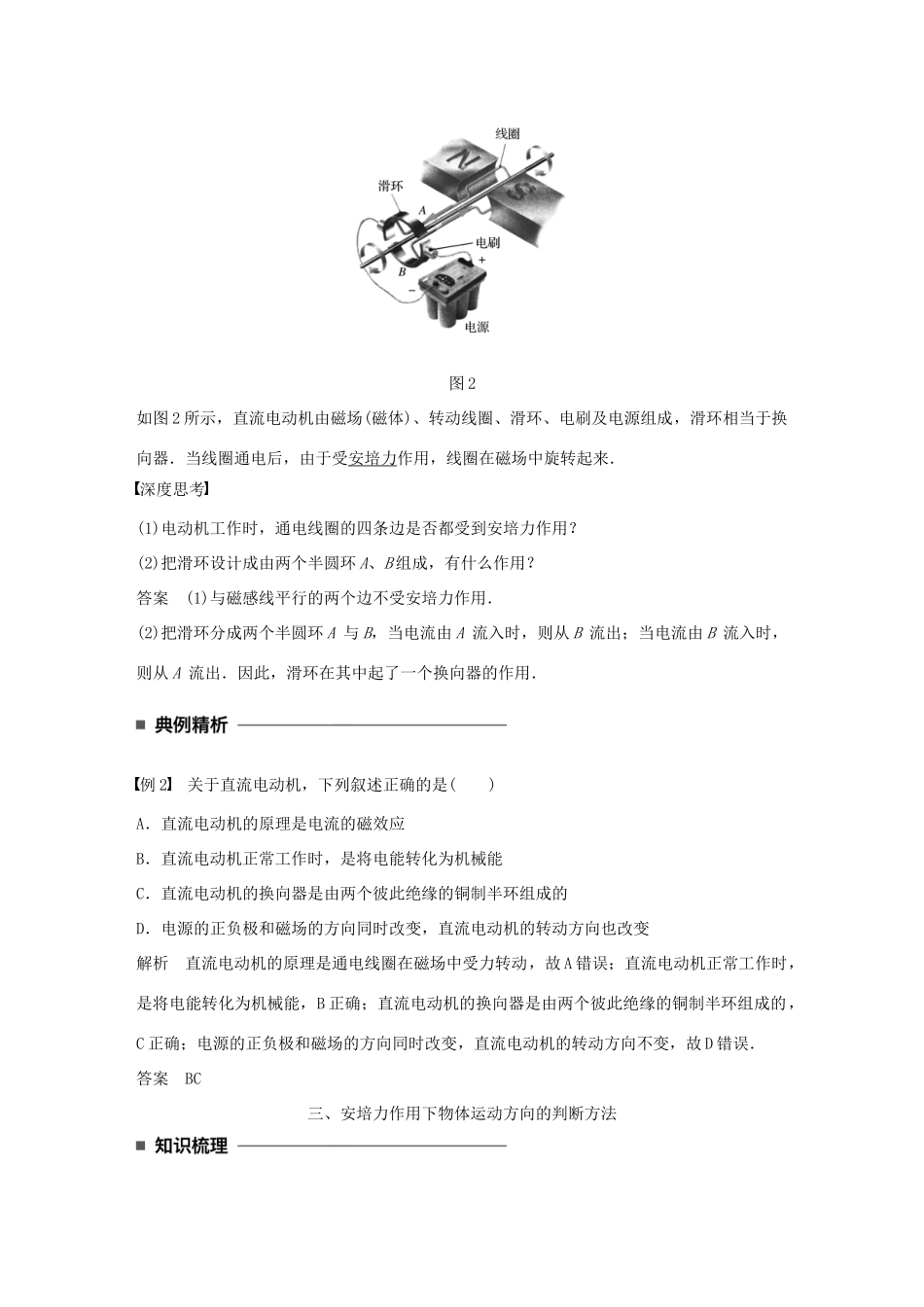

第 2 讲 磁场对通电导线的作用——安培力[目标定位] 1.知道安培力的定义，会用 F＝ILB 计算 B 与 I 垂直情况下的安培力.2.熟练运用左手定则判断安培力 的方向.3.了解直流电动机构造和工作原理.4.体会控制变量法在科学研究中的作用．一、安培力1．定义：磁场对通电导线的作用力．2．安培力的大小——实验探究(1)实验表明：当通电导线与磁场方向平行时，导线不受力，即 F＝0．(2)精确实验表明：通电导线与磁场方向垂直时，磁场对通电导线作用力的大小与导线长度和电流大小都成正比，即 F∝IL，比例系数与导线所在位置的磁场强弱有关，用符号 B 表示，则磁场对通电导线作用力的公式为 F＝ILB．3．安培力的方向判定(1)左手定则：如图 1 所示，伸出左手，四指并拢，使大拇指和其余四指垂直，并且都跟手掌在同一平面内，让磁感线垂直穿过手心，四指指向沿电流方向，则大拇指所指方向就是通电导线所受安培力的方向．图 1(2)安培力方向垂直于电流方向和磁场方向所决定的平面．深度思考(1)若导线不受磁场力，该处一定无磁场吗？(2)当通电导线与磁感线不垂直时，还可用左手定则判断安培力的方向吗？答案 (1)当通电导线与磁场平行时不受磁场力，由此可知，当导线不受磁场力作用时无法判定该处有无磁场．(2)可以．当电流方向跟磁感线方向不垂直时，安培力的方向仍垂直于电流和磁场共同决定的平面，所以仍可用左手定则来判断安培力的方向，只是磁感线斜着穿过手心．例 1 画出下列各图中磁场对通电导线的安培力的方向．解析 无论 B、I 是否垂直，安培力总是垂直于 B 与 I 决定的平面，且满足左手定则．答案 如图所示二、电动机——安培力的重要应用利用磁场对通电导体的作用1．电动机是将电能转化为机械能的装置．2．电动机分直流电动机和交流电动机．3．直流电动机的构造原理：图 2如图 2 所示，直流电动机由磁场(磁体)、转动线圈、滑环、电刷及电源组成，滑环相当于换向器．当线圈通电后，由于受安培力作用，线圈在磁场中旋转起来．深度思考(1)电动机工作时，通电线圈的四条边是否都受到安培力作用？(2)把滑环设计成由两个半圆环 A、B 组成，有什么作用？答案 (1)与磁感线平行的两个边不受安培力作用．(2)把滑环分成两个半圆环 A 与 B，当电流由 A 流入时，则从 B 流出；当电流由 B 流入时，则从 A 流出．因此，滑环在其中起了一个换向器的作用．例 2 关于直流电动机，下列叙述正确的是( )A．直流电动机的原...
