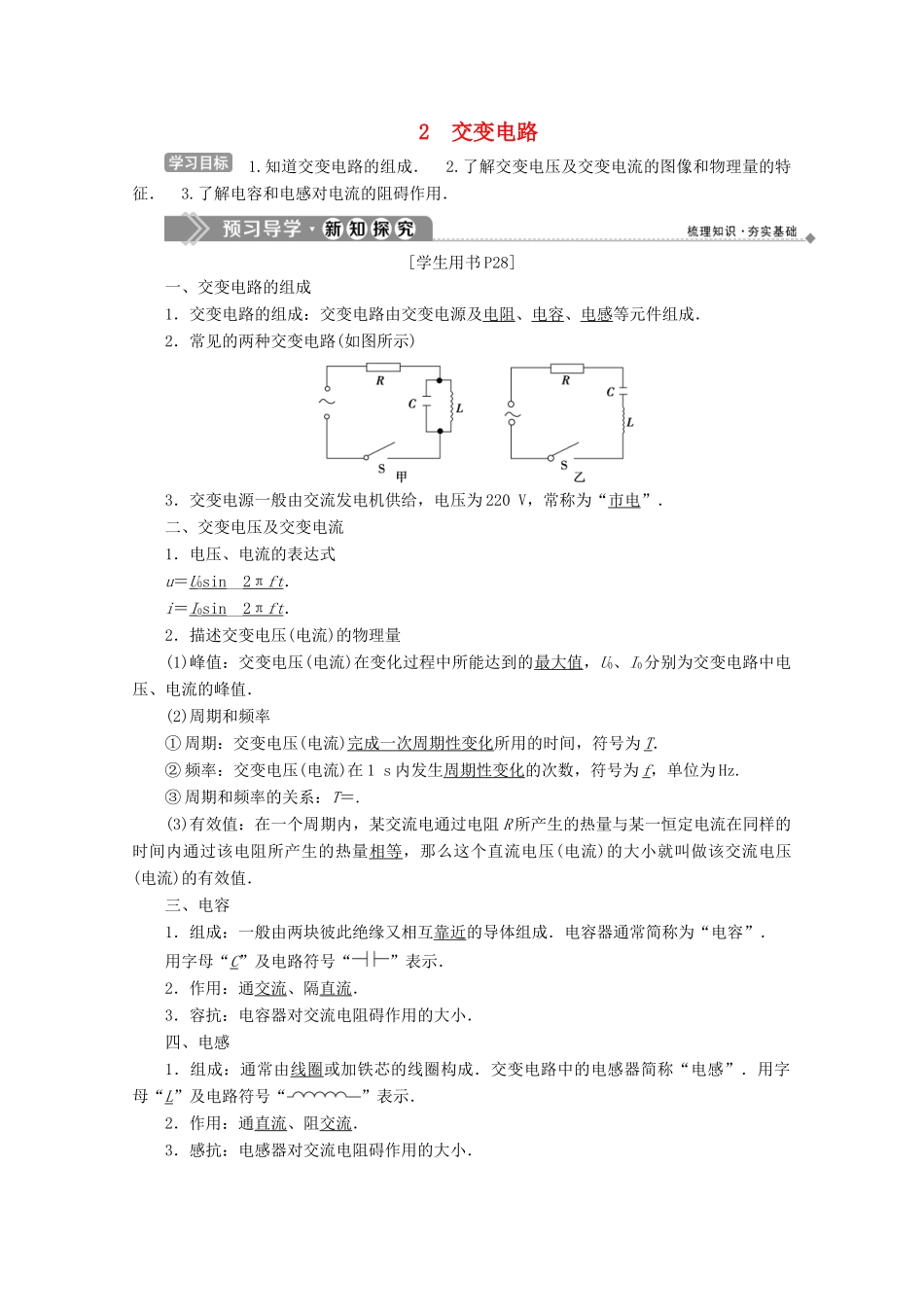

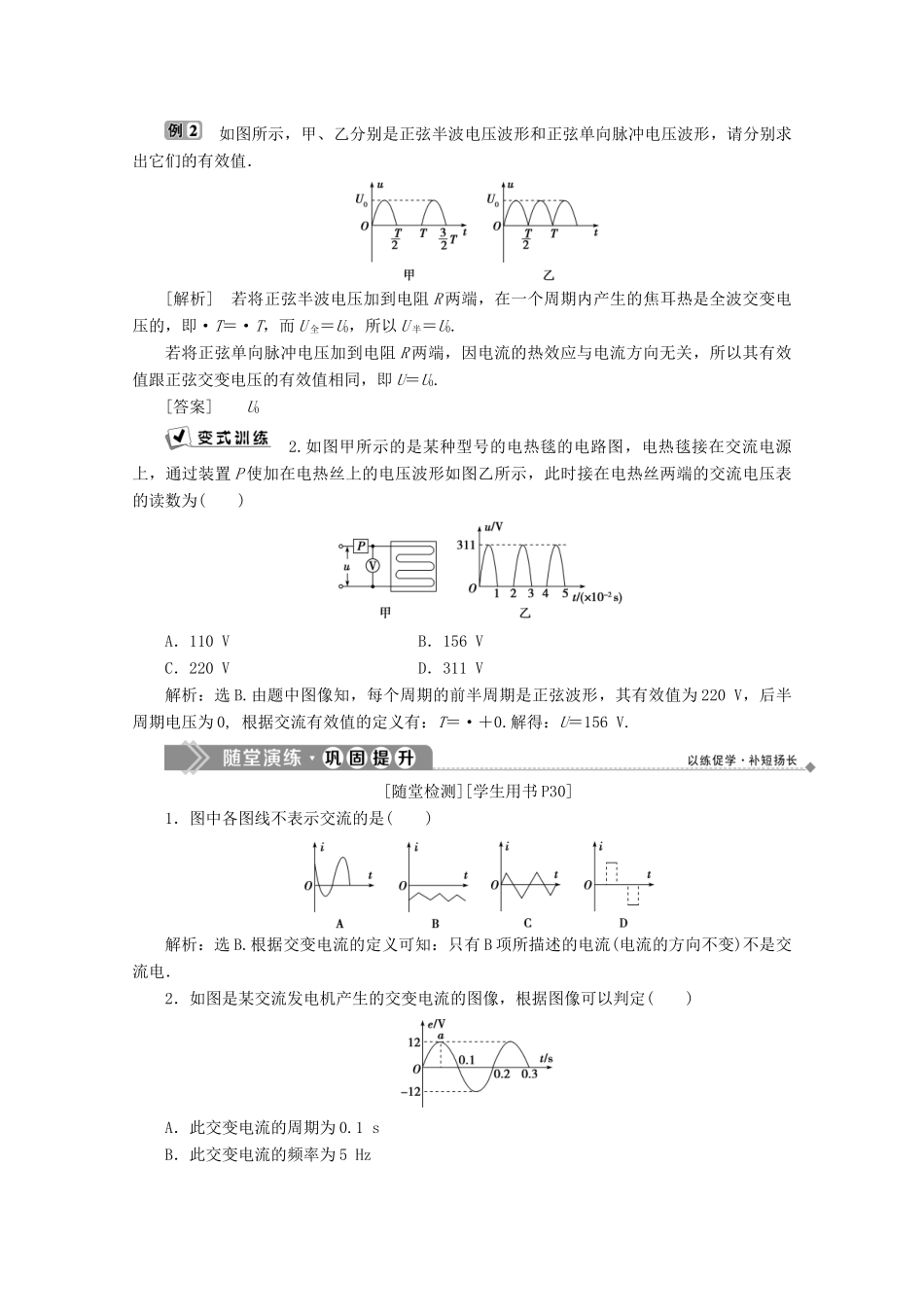

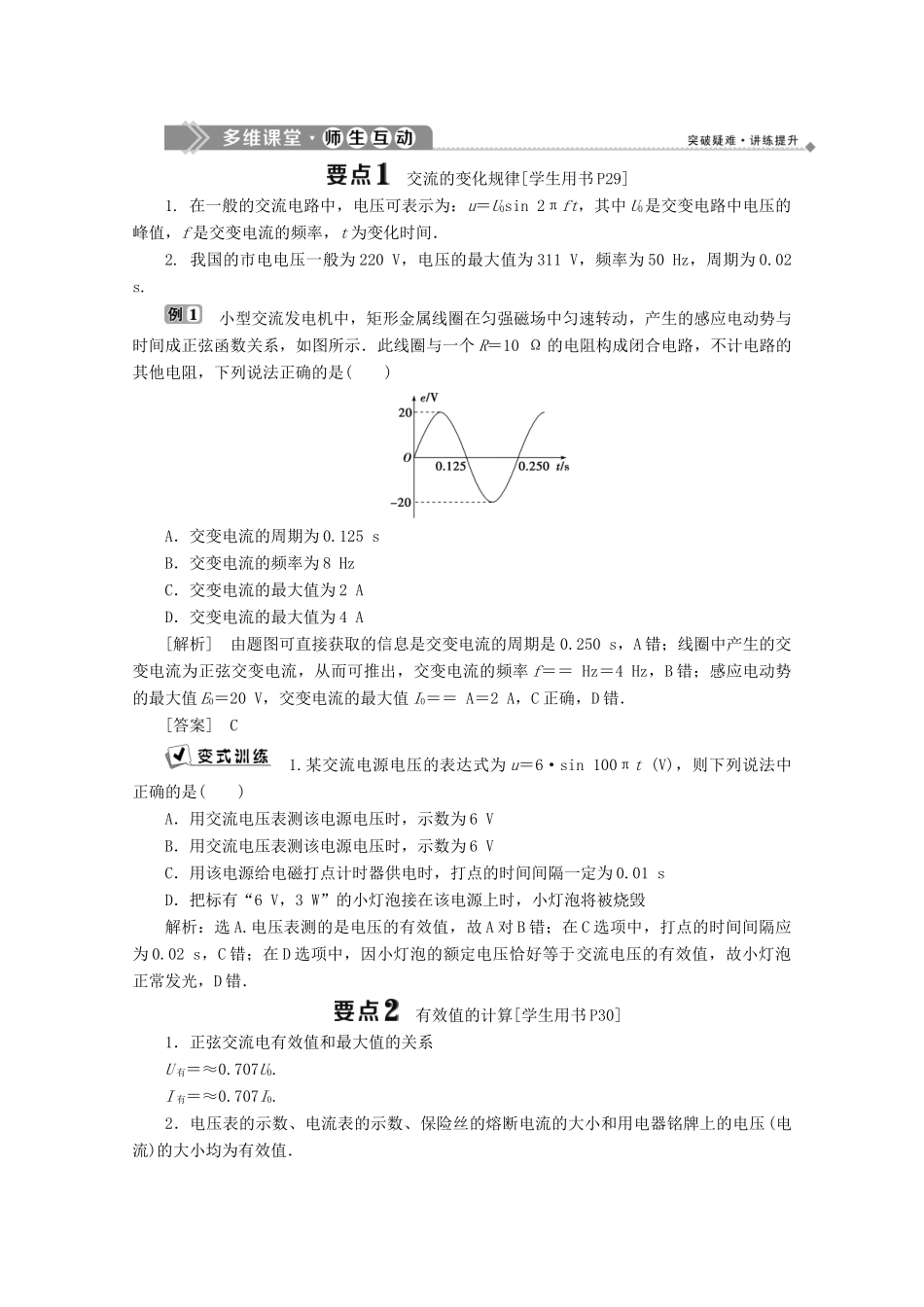

2 交变电路 1.知道交变电路的组成． 2.了解交变电压及交变电流的图像和物理量的特征． 3.了解电容和电感对电流的阻碍作用． [学生用书 P28]一、交变电路的组成1．交变电路的组成：交变电路由交变电源及电阻、电容、电感等元件组成．2．常见的两种交变电路(如图所示)3．交变电源一般由交流发电机供给，电压为 220 V，常称为“市电”．二、交变电压及交变电流1．电压、电流的表达式u＝U0sin__2π ft ．i＝I0sin__2π ft ．2．描述交变电压(电流)的物理量(1)峰值：交变电压(电流)在变化过程中所能达到的最大值，U0、I0分别为交变电路中电压、电流的峰值．(2)周期和频率① 周期：交变电压(电流)完成一次周期性变化所用的时间，符号为 T．② 频率：交变电压(电流)在 1 s 内发生周期性变化的次数，符号为 f，单位为 Hz.③ 周期和频率的关系：T＝.(3)有效值：在一个周期内，某交流电通过电阻 R 所产生的热量与某一恒定电流在同样的时间内通过该电阻所产生的热量相等，那么这个直流电压(电流)的大小就叫做该交流电压(电流)的有效值．三、电容1．组成：一般由两块彼此绝缘又相互靠近的导体组成．电容器通常简称为“电容”．用字母“C”及电路符号“”表示．2．作用：通交流、隔直流．3．容抗：电容器对交流电阻碍作用的大小．四、电感1．组成：通常由线圈或加铁芯的线圈构成．交变电路中的电感器简称“电感”．用字母“L”及电路符号“”表示．2．作用：通直流、阻交流．3．感抗：电感器对交流电阻碍作用的大小． 交流的变化规律[学生用书 P29]1. 在一般的交流电路中，电压可表示为：u＝U0sin 2πft，其中 U0是交变电路中电压的峰值，f 是交变电流的频率，t 为变化时间．2. 我国的市电电压一般为 220 V，电压的最大值为 311 V，频率为 50 Hz，周期为 0.02 s. 小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间成正弦函数关系，如图所示．此线圈与一个 R＝10 Ω 的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是( )A．交变电流的周期为 0.125 sB．交变电流的频率为 8 HzC．交变电流的最大值为 2 AD．交变电流的最大值为 4 A[解析] 由题图可直接获取的信息是交变电流的周期是 0.250 s，A 错；线圈中产生的交变电流为正弦交变电流，从而可推出，交变电流的频率 f＝＝ Hz＝4 Hz，B 错；感应电动势的最大值 E0＝20 V，交变电流的最大值 I0＝＝ A＝2 A，C...
