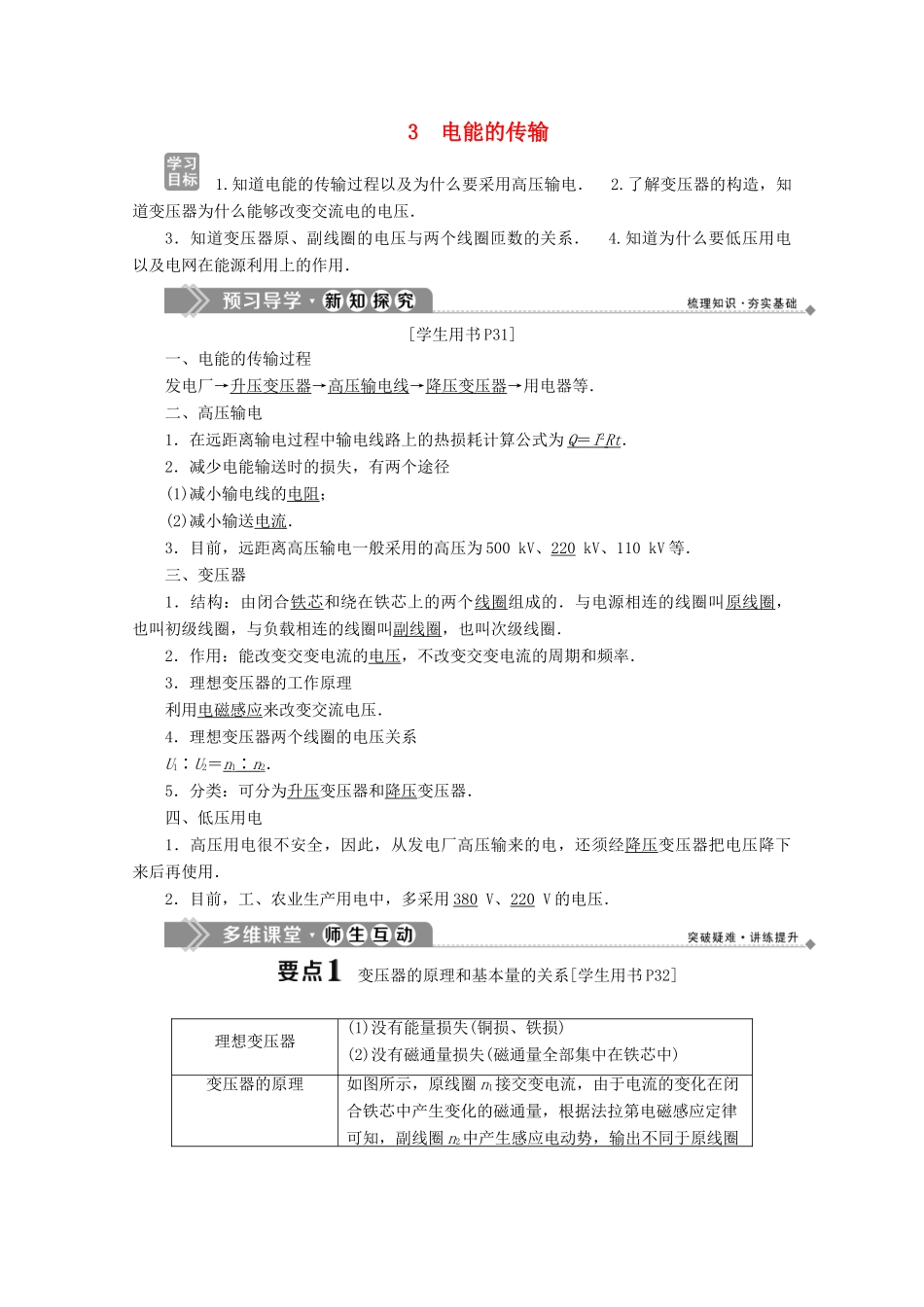

3 电能的传输 1
知道电能的传输过程以及为什么要采用高压输电． 2
了解变压器的构造，知道变压器为什么能够改变交流电的电压．3．知道变压器原、副线圈的电压与两个线圈匝数的关系． 4
知道为什么要低压用电以及电网在能源利用上的作用． [学生用书 P31]一、电能的传输过程发电厂→升压变压器→高压输电线→降压变压器→用电器等．二、高压输电1．在远距离输电过程中输电线路上的热损耗计算公式为 Q ＝ I 2 Rt ．2．减少电能输送时的损失，有两个途径(1)减小输电线的电阻；(2)减小输送电流．3．目前，远距离高压输电一般采用的高压为 500 kV、220 kV、110 kV 等．三、变压器1．结构：由闭合铁芯和绕在铁芯上的两个线圈组成的．与电源相连的线圈叫原线圈，也叫初级线圈，与负载相连的线圈叫副线圈，也叫次级线圈．2．作用：能改变交变电流的电压，不改变交变电流的周期和频率．3．理想变压器的工作原理利用电磁感应来改变交流电压．4．理想变压器两个线圈的电压关系U1∶U2＝n1∶ n 2．5．分类：可分为升压变压器和降压变压器．四、低压用电1．高压用电很不安全，因此，从发电厂高压输来的电，还须经降压变压器把电压降下来后再使用．2．目前，工、农业生产用电中，多采用 380 V、220 V 的电压． 变压器的原理和基本量的关系[学生用书 P32]理想变压器(1)没有能量损失(铜损、铁损)(2)没有磁通量损失(磁通量全部集中在铁芯中)变压器的原理如图所示，原线圈 n1接交变电流，由于电流的变化在闭合铁芯中产生变化的磁通量，根据法拉第电磁感应定律可知，副线圈 n2中产生感应电动势，输出不同于原线圈的电压
基本关系功率关系原线圈的输入功率等于副线圈的输出功率：P 入＝P 出电压关系原副线圈的电压比等于匝数比，公式：U1/U2＝n1/n2，与负载、副线圈的多少无关频率关系f1＝f2(变压器不
