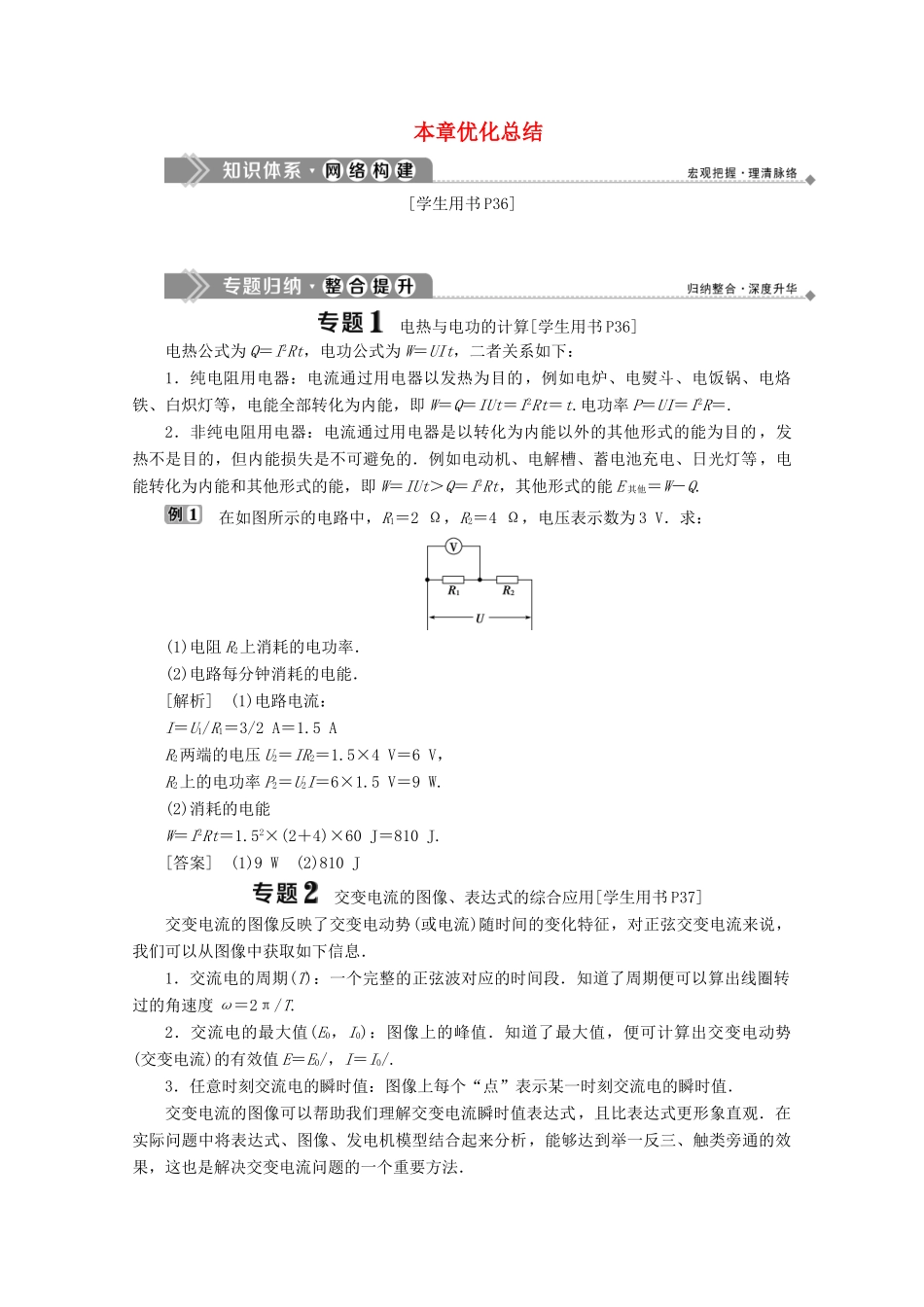

本章优化总结 [学生用书 P36] 电热与电功的计算[学生用书 P36]电热公式为 Q＝I2Rt，电功公式为 W＝UIt，二者关系如下：1．纯电阻用电器：电流通过用电器以发热为目的，例如电炉、电熨斗、电饭锅、电烙铁、白炽灯等，电能全部转化为内能，即 W＝Q＝IUt＝I2Rt＝t.电功率 P＝UI＝I2R＝.2．非纯电阻用电器：电流通过用电器是以转化为内能以外的其他形式的能为目的 ，发热不是目的，但内能损失是不可避免的．例如电动机、电解槽、蓄电池充电、日光灯等，电能转化为内能和其他形式的能，即 W＝IUt＞Q＝I2Rt，其他形式的能 E 其他＝W－Q. 在如图所示的电路中，R1＝2 Ω，R2＝4 Ω，电压表示数为 3 V．求：(1)电阻 R2上消耗的电功率．(2)电路每分钟消耗的电能．[解析] (1)电路电流：I＝U1/R1＝3/2 A＝1.5 AR2两端的电压 U2＝IR2＝1.5×4 V＝6 V，R2上的电功率 P2＝U2I＝6×1.5 V＝9 W.(2)消耗的电能W＝I2Rt＝1.52×(2＋4)×60 J＝810 J.[答案] (1)9 W (2)810 J 交变电流的图像、表达式的综合应用[学生用书 P37]交变电流的图像反映了交变电动势(或电流)随时间的变化特征，对正弦交变电流来说，我们可以从图像中获取如下信息．1．交流电的周期(T)：一个完整的正弦波对应的时间段．知道了周期便可以算出线圈转过的角速度 ω＝2π/T.2．交流电的最大值(E0，I0)：图像上的峰值．知道了最大值，便可计算出交变电动势(交变电流)的有效值 E＝E0/，I＝I0/.3．任意时刻交流电的瞬时值：图像上每个“点”表示某一时刻交流电的瞬时值．交变电流的图像可以帮助我们理解交变电流瞬时值表达式，且比表达式更形象直观．在实际问题中将表达式、图像、发电机模型结合起来分析，能够达到举一反三、触类旁通的效果，这也是解决交变电流问题的一个重要方法． 如图是某种正弦式交变电压的波形图，由图可确定该电压的( )A．周期是 0.01 sB．最大值是 311 VC．有效值是 220 VD．表达式为 u＝220sin 100πtV[解析] 由题图可知：交变电压的周期为 0.02 s，A 选项错误；最大值为 311 V，B 选项正确；有效值 U＝＝ V＝220 V，C 选项正确；线圈转动的角速度 ω＝＝rad/s＝100π rad/s，交变电压的表达式为 U＝311sin 100π t(V)，D 选项错误．[答案] BC 有关变压器的动态分析问题[学生用书 P37]1．由变压器的电压比关系＝知，输出电压 U2只与 n1与 n2的比值、U1有关，与负载电阻 R无关，原线圈两端电压 U1一般...
