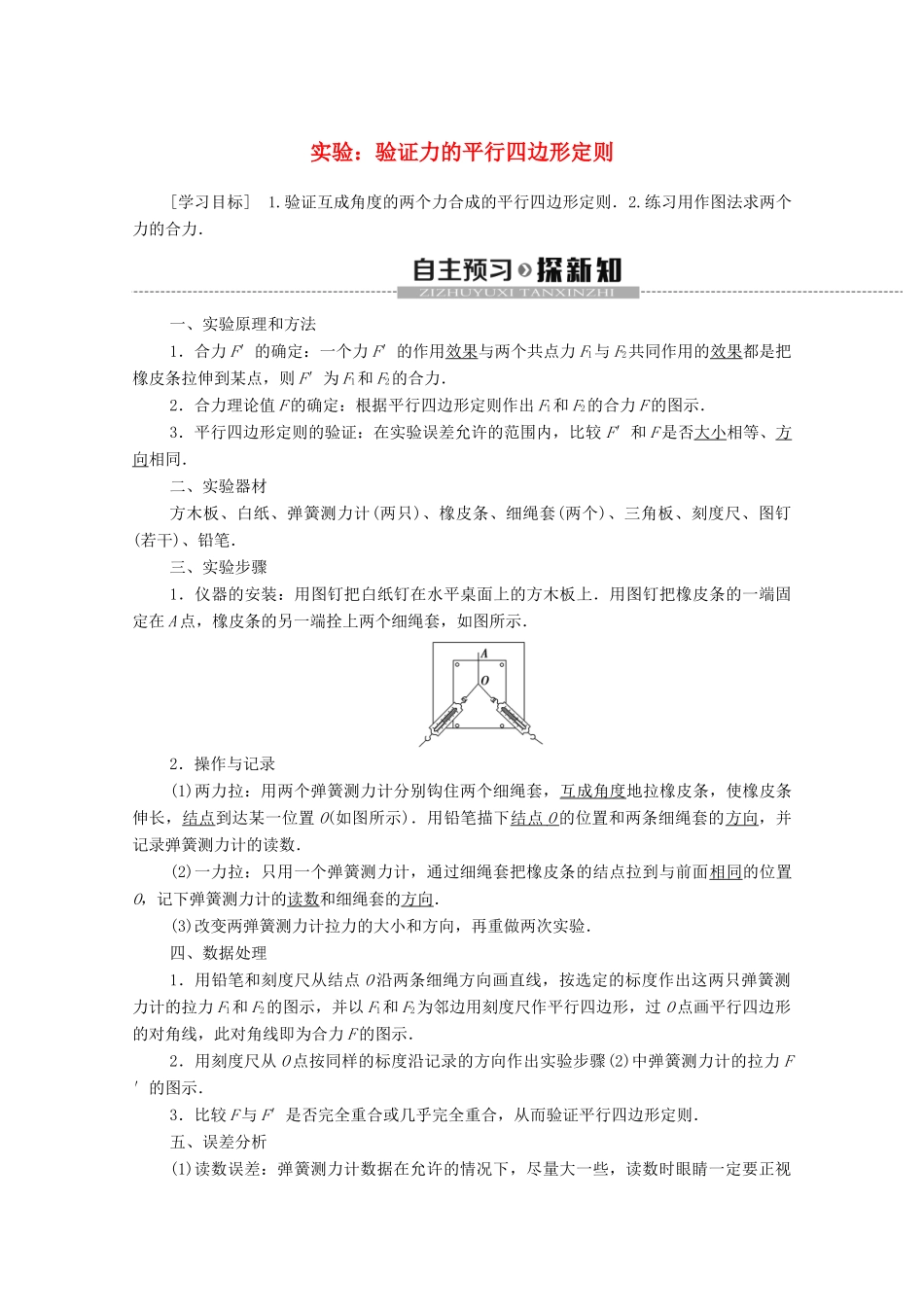

实验：验证力的平行四边形定则[学习目标] 1.验证互成角度的两个力合成的平行四边形定则．2.练习用作图法求两个力的合力．一、实验原理和方法1．合力 F′的确定：一个力 F′的作用效果与两个共点力 F1与 F2共同作用的效果都是把橡皮条拉伸到某点，则 F′为 F1和 F2的合力．2．合力理论值 F 的确定：根据平行四边形定则作出 F1和 F2的合力 F 的图示．3．平行四边形定则的验证：在实验误差允许的范围内，比较 F′和 F 是否大小相等、方向相同．二、实验器材方木板、白纸、弹簧测力计(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(若干)、铅笔．三、实验步骤1．仪器的安装：用图钉把白纸钉在水平桌面上的方木板上．用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套，如图所示．2．操作与记录(1)两力拉：用两个弹簧测力计分别钩住两个细绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置 O(如图所示)．用铅笔描下结点 O 的位置和两条细绳套的方向，并记录弹簧测力计的读数．(2)一力拉：只用一个弹簧测力计，通过细绳套把橡皮条的结点拉到与前面相同的位置O，记下弹簧测力计的读数和细绳套的方向．(3)改变两弹簧测力计拉力的大小和方向，再重做两次实验．四、数据处理1．用铅笔和刻度尺从结点 O 沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的拉力 F1和 F2的图示，并以 F1和 F2为邻边用刻度尺作平行四边形，过 O 点画平行四边形的对角线，此对角线即为合力 F 的图示．2．用刻度尺从 O 点按同样的标度沿记录的方向作出实验步骤(2)中弹簧测力计的拉力 F′的图示．3．比较 F 与 F′是否完全重合或几乎完全重合，从而验证平行四边形定则．五、误差分析(1)读数误差：弹簧测力计数据在允许的情况下，尽量大一些，读数时眼睛一定要正视要按有效数字正确读数和记录．(2)作图误差．① 结点 O 的位置和两个弹簧测力计的方向画得不准确，造成作图误差．② 两个分力的起始夹角 α 太大，如大于 120°，再重复做两次实验，为保证结点 O 位置不变(即保证合力不变)，则 α 变化范围不大，因而弹簧测力计示数变化不显著，读数误差较大，导致作图产生较大误差．③ 作图比例不恰当、不准确等造成作图误差．六、注意事项1．正确使用弹簧测力计(1)测量前应首先检查弹簧测力计的零点是否准确，注意使用中不要超过其弹性限度．(2)实验时，弹簧测力计必须保持与木板平行，且拉力...
