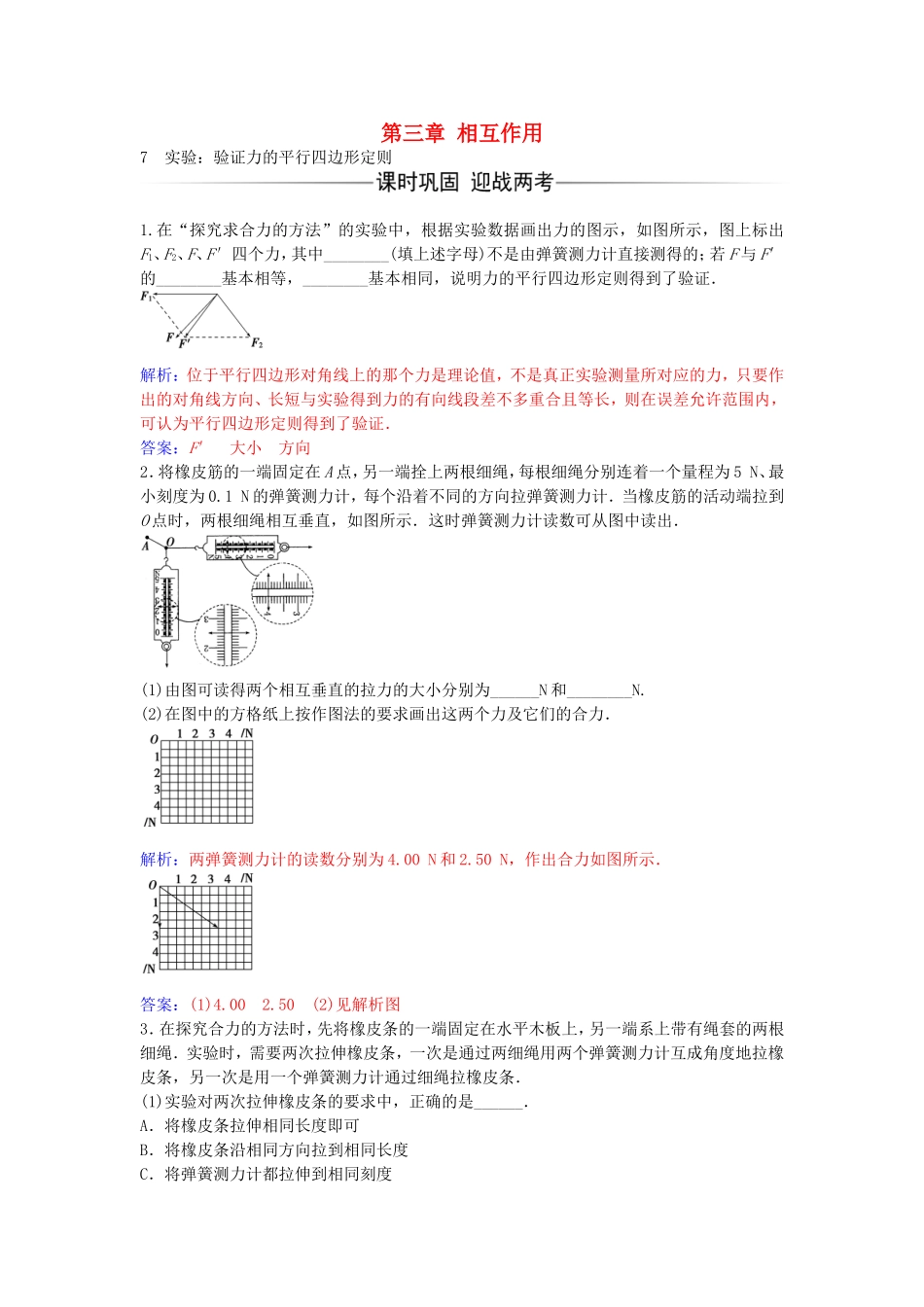

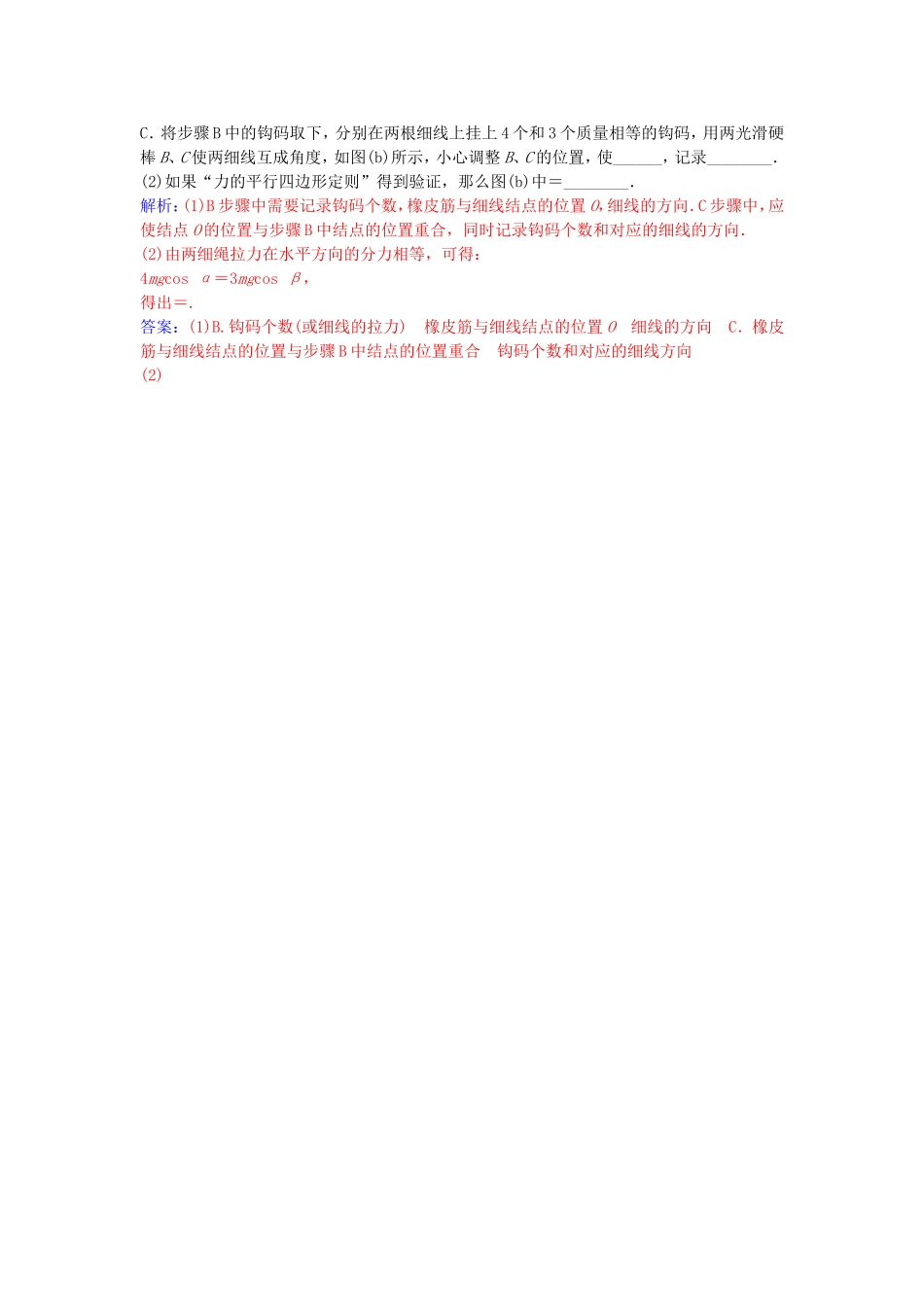

第三章 相互作用7 实验：验证力的平行四边形定则1.在“探究求合力的方法”的实验中，根据实验数据画出力的图示，如图所示，图上标出F1、F2、F、F′四个力，其中________(填上述字母)不是由弹簧测力计直接测得的；若 F 与 F′的________基本相等，________基本相同，说明力的平行四边形定则得到了验证．解析：位于平行四边形对角线上的那个力是理论值，不是真正实验测量所对应的力，只要作出的对角线方向、长短与实验得到力的有向线段差不多重合且等长，则在误差允许范围内，可认为平行四边形定则得到了验证．答案：F′ 大小 方向2．将橡皮筋的一端固定在 A 点，另一端拴上两根细绳，每根细绳分别连着一个量程为 5 N、最小刻度为 0.1 N 的弹簧测力计，每个沿着不同的方向拉弹簧测力计．当橡皮筋的活动端拉到O 点时，两根细绳相互垂直，如图所示．这时弹簧测力计读数可从图中读出．(1)由图可读得两个相互垂直的拉力的大小分别为______N 和________N.(2)在图中的方格纸上按作图法的要求画出这两个力及它们的合力．解析：两弹簧测力计的读数分别为 4.00 N 和 2.50 N，作出合力如图所示．答案：(1)4.00 2.50 (2)见解析图3．在探究合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳．实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧测力计互成角度地拉橡皮条，另一次是用一个弹簧测力计通过细绳拉橡皮条．(1)实验对两次拉伸橡皮条的要求中，正确的是______．A．将橡皮条拉伸相同长度即可B．将橡皮条沿相同方向拉到相同长度C．将弹簧测力计都拉伸到相同刻度D．将橡皮条和绳的结点拉到相同位置(2)同学们在操作过程中有如下议论，其中对减小实验误差有益的说法是________．A．两细绳必须等长B．弹簧测力计、细绳、橡皮条都应与木板平行C．用两弹簧测力计同时拉细绳时两弹簧测力计示数之差应尽可能大D．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些解析：(1)因为力是矢量，两次用力(合力)大小、方向都相同，效果才一样，所以选 B、D.(2)因为力要在同一平面内，所以弹簧测力计、细绳、橡皮条都应与木板平行，B 对；另外，拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些，可以使力的方向画得较准确，但对于两绳是否等长并无要求，A 错，D 对．为减小误差，实验时两弹簧测力计示数应适当大些，但并非使它们的差尽可能大，C 错．答案：(1)BD (2)BD4．某学在做“互成角度的两个...
