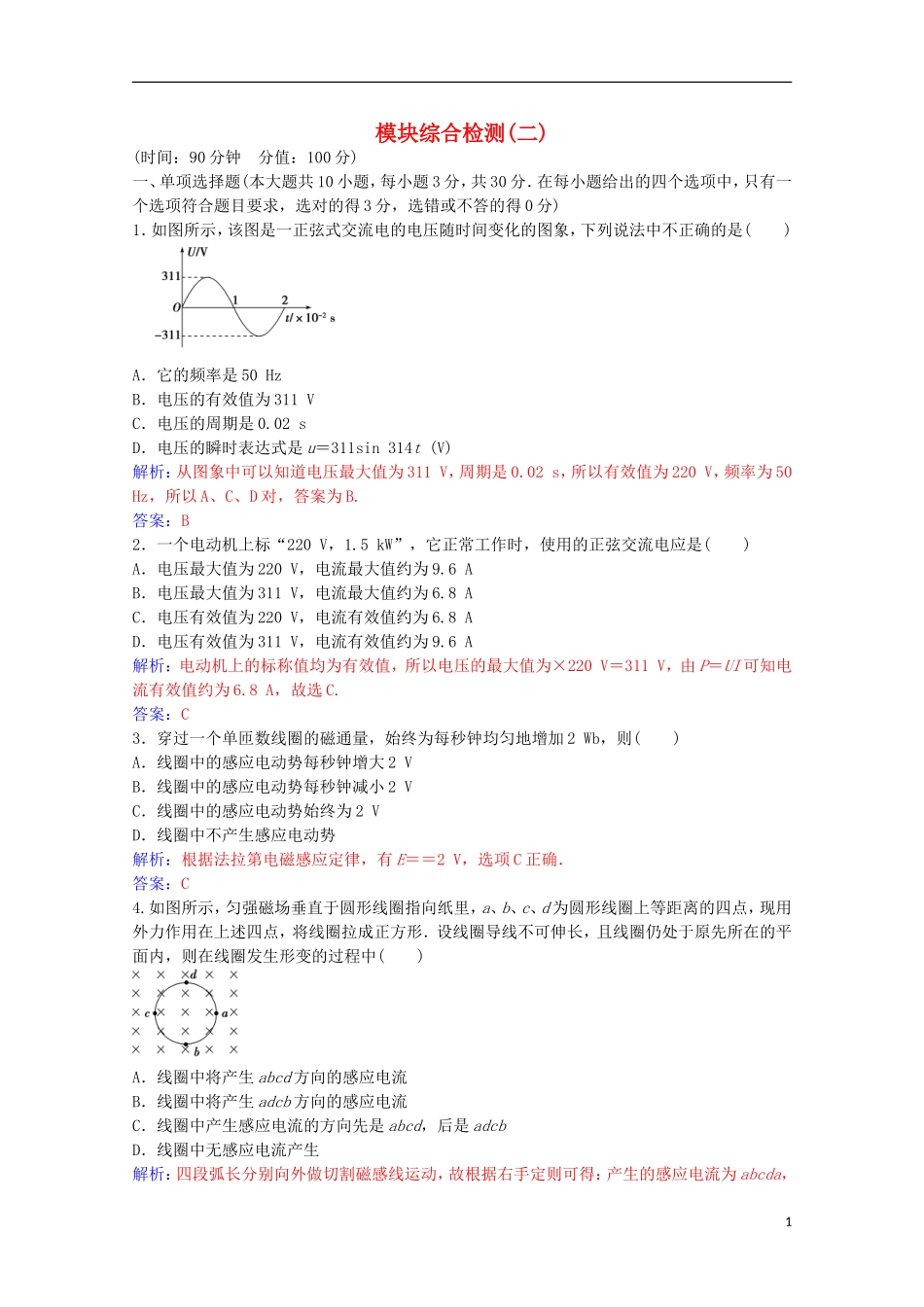

模块综合检测(二)(时间：90 分钟 分值：100 分)一、单项选择题(本大题共 10 小题，每小题 3 分，共 30 分．在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得 3 分，选错或不答的得 0 分)1．如图所示，该图是一正弦式交流电的电压随时间变化的图象，下列说法中不正确的是( )A．它的频率是 50 HzB．电压的有效值为 311 VC．电压的周期是 0.02 sD．电压的瞬时表达式是 u＝311sin 314t (V)解析：从图象中可以知道电压最大值为 311 V，周期是 0.02 s，所以有效值为 220 V，频率为 50 Hz，所以 A、C、D 对，答案为 B.答案：B2．一个电动机上标“220 V，1.5 kW”，它正常工作时，使用的正弦交流电应是( )A．电压最大值为 220 V，电流最大值约为 9.6 AB．电压最大值为 311 V，电流最大值约为 6.8 AC．电压有效值为 220 V，电流有效值约为 6.8 AD．电压有效值为 311 V，电流有效值约为 9.6 A解析：电动机上的标称值均为有效值，所以电压的最大值为×220 V＝311 V，由 P＝UI 可知电流有效值约为 6.8 A，故选 C.答案：C3．穿过一个单匝数线圈的磁通量，始终为每秒钟均匀地增加 2 Wb，则( )A．线圈中的感应电动势每秒钟增大 2 VB．线圈中的感应电动势每秒钟减小 2 VC．线圈中的感应电动势始终为 2 VD．线圈中不产生感应电动势解析：根据法拉第电磁感应定律，有 E＝＝2 V，选项 C 正确．答案：C4.如图所示，匀强磁场垂直于圆形线圈指向纸里，a、b、c、d 为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形．设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中( )A．线圈中将产生 abcd 方向的感应电流B．线圈中将产生 adcb 方向的感应电流C．线圈中产生感应电流的方向先是 abcd，后是 adcbD．线圈中无感应电流产生解析：四段弧长分别向外做切割磁感线运动，故根据右手定则可得：产生的感应电流为 abcda，1故选 A.答案：A5．如图是一种焊接方法的原理示意图．将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊工件就焊接在一起．我国生产的自行车轮圈就是用这种办法焊接的．下列说法中正确的是( )A．线圈中的电流是很强的恒定电流B．线圈中的电流是交变电流，且频率很高C．待焊工件焊缝处的接触电阻比非焊接部...
