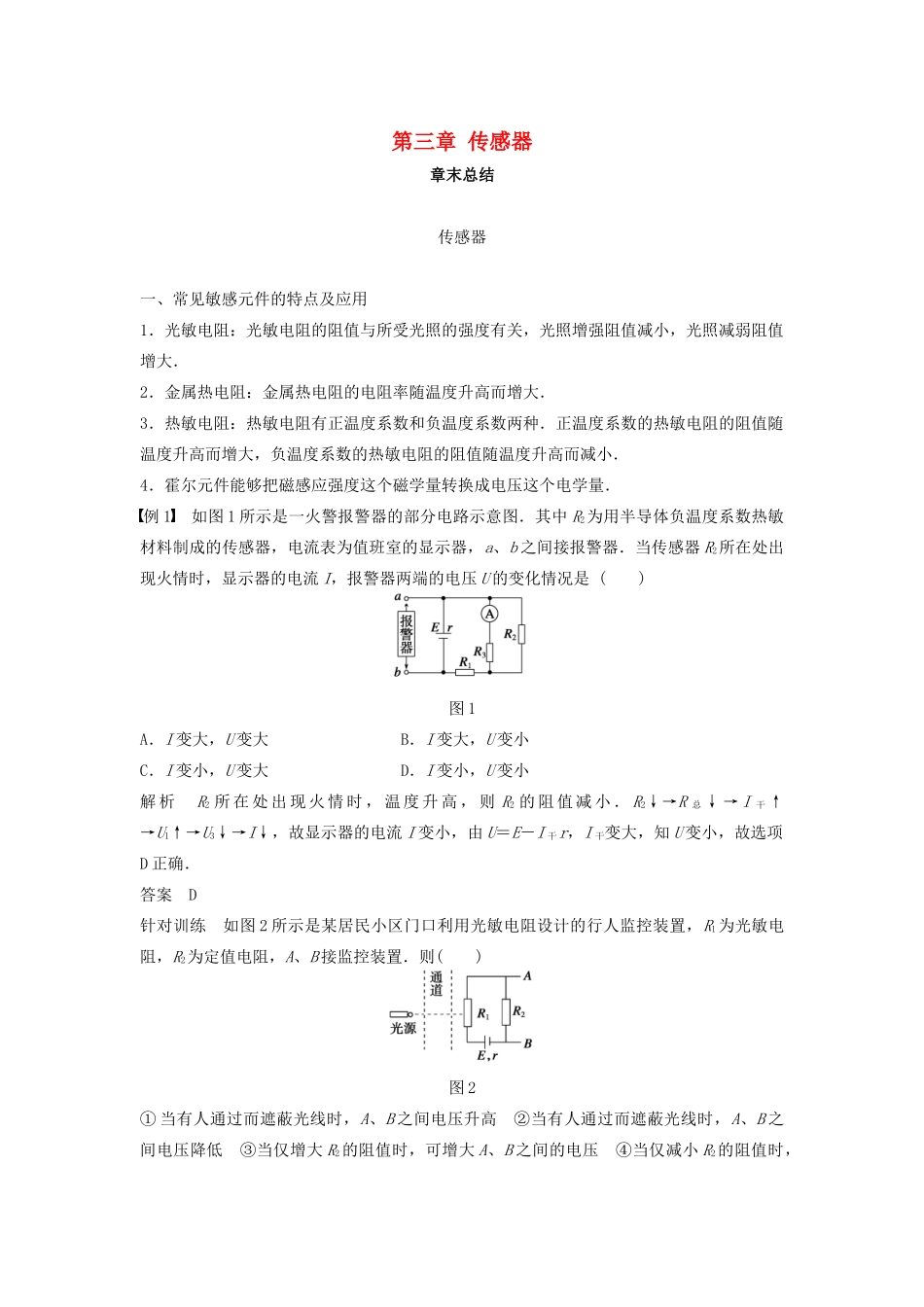

第三章 传感器章末总结传感器一、常见敏感元件的特点及应用1．光敏电阻：光敏电阻的阻值与所受光照的强度有关，光照增强阻值减小，光照减弱阻值增大．2．金属热电阻：金属热电阻的电阻率随温度升高而增大．3．热敏电阻：热敏电阻有正温度系数和负温度系数两种．正温度系数的热敏电阻的阻值随温度升高而增大，负温度系数的热敏电阻的阻值随温度升高而减小．4．霍尔元件能够把磁感应强度这个磁学量转换成电压这个电学量．例 1 如图 1 所示是一火警报警器的部分电路示意图．其中 R2为用半导体负温度系数热敏材料制成的传感器，电流表为值班室的显示器，a、b 之间接报警器．当传感器 R2所在处出现火情时，显示器的电流 I，报警器两端的电压 U 的变化情况是 ( )图 1A．I 变大，U 变大 B．I 变大，U 变小C．I 变小，U 变大 D．I 变小，U 变小解 析 R2 所 在 处 出 现 火 情 时 ， 温 度 升 高 ， 则 R2 的 阻 值 减 小 ． R2↓→R 总 ↓ → I 干 ↑→U1↑→U3↓→I↓，故显示器的电流 I 变小，由 U＝E－I 干r，I 干变大，知 U 变小，故选项D 正确．答案 D针对训练 如图 2 所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B 接监控装置．则( )图 2① 当有人通过而遮蔽光线时，A、B 之间电压升高 ②当有人通过而遮蔽光线时，A、B 之间电压降低 ③当仅增大 R2的阻值时，可增大 A、B 之间的电压 ④当仅减小 R2的阻值时，可增大 A、B 之间的电压A．①③ B．①④ C．②③ D．②④答案 C解析 R1是光敏电阻，有光照射时，阻值变小，当有人通过而遮蔽光线时，R1的阻值变大，回路中的电流 I 减小，A、B 间的电压 U＝IR2减小，故①错误，②正确；由闭合电路欧姆定律得：U＝E－I(R1＋r)，当仅增大 R2的阻值时，电路中的电流减小，A、B 间的电压 U 增大，故③正确；当仅减小 R2的阻值时，电路中的电流增大，A、B 间的电压 U 减小，故④错误，故应选 C.二、传感器的应用1．传感器的应用传感器的应用过程包括三个环节：感、传、用．(1)“感”是指传感器的敏感元件感应信息，并转化为电学量．(2)“传”是指通过电路等将传感器敏感元件获取并转化的电学信息传给执行机构．(3)“用”是指执行机构利用传感器传来的信息进行某种显示或某种动作．2．传感器电路问题的设计思路处理与传感器有关的电路设计问题时，可将整个电路分解...
