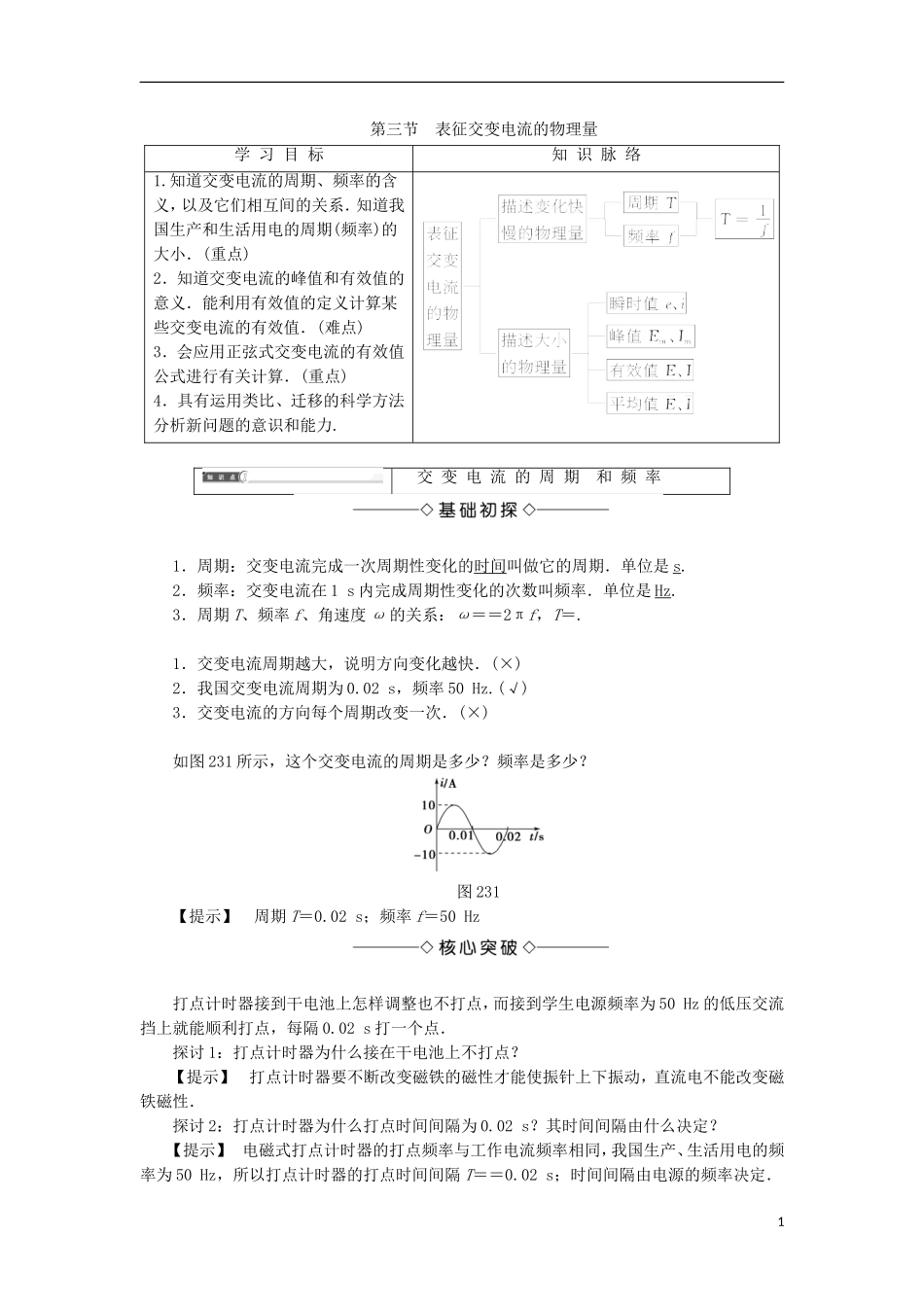

第三节 表征交变电流的物理量学 习 目 标知 识 脉 络1.知道交变电流的周期、频率的含义，以及它们相互间的关系．知道我国生产和生活用电的周期(频率)的大小．(重点)2．知道交变电流的峰值和有效值的意义．能利用有效值的定义计算某些交变电流的有效值．(难点)3．会应用正弦式交变电流的有效值公式进行有关计算．(重点)4．具有运用类比、迁移的科学方法分析新问题的意识和能力. 交 变 电 流 的 周 期 和 频 率 1．周期：交变电流完成一次周期性变化的时间叫做它的周期．单位是 s.2．频率：交变电流在 1 s 内完成周期性变化的次数叫频率．单位是 Hz.3．周期 T、频率 f、角速度 ω 的关系：ω＝＝2πf，T＝.1．交变电流周期越大，说明方向变化越快．(×)2．我国交变电流周期为 0.02 s，频率 50 Hz.(√)3．交变电流的方向每个周期改变一次．(×)如图 231 所示，这个交变电流的周期是多少？频率是多少？图 231【提示】 周期 T＝0.02 s；频率 f＝50 Hz打点计时器接到干电池上怎样调整也不打点，而接到学生电源频率为 50 Hz 的低压交流挡上就能顺利打点，每隔 0.02 s 打一个点．探讨 1：打点计时器为什么接在干电池上不打点？【提示】 打点计时器要不断改变磁铁的磁性才能使振针上下振动，直流电不能改变磁铁磁性．探讨 2：打点计时器为什么打点时间间隔为 0.02 s？其时间间隔由什么决定？【提示】 电磁式打点计时器的打点频率与工作电流频率相同，我国生产、生活用电的频率为 50 Hz，所以打点计时器的打点时间间隔 T＝＝0.02 s；时间间隔由电源的频率决定．1对交变电流的周期和频率的理解周期和频率是描述交变电流的物理量，跟任何周期性过程一样，交流电也要用周期或频率来表示变化的快慢．在实验中，线圈匀速转动一周，电动势、电流都按正弦规律变化一次．(1)线圈转动一周，交流电恰好完成一次周期性变化．(2)从线圈转动来说，周期就是线圈在磁场中转动一周所用的时间；频率就是 1 s 内线圈在磁场中转动的圈数．1．(多选)某交变电流的方向在 1 s 内改变 100 次，则其周期 T 和频率 f 分别为( )A．T＝0.01 sB．T＝0.02 sC．f＝100 HzD．f＝50 Hz【答案】 BD2．(多选)如图 232 所示，下列对图象的描述正确的是( ) 【导学号：97192067】图 232A．该电压是直流电压B．该电压是交流电压C．该电压的周期是 0.2 sD．该电压的频率是 10/3 Hz【解析】 从图象可以看出每经过...
