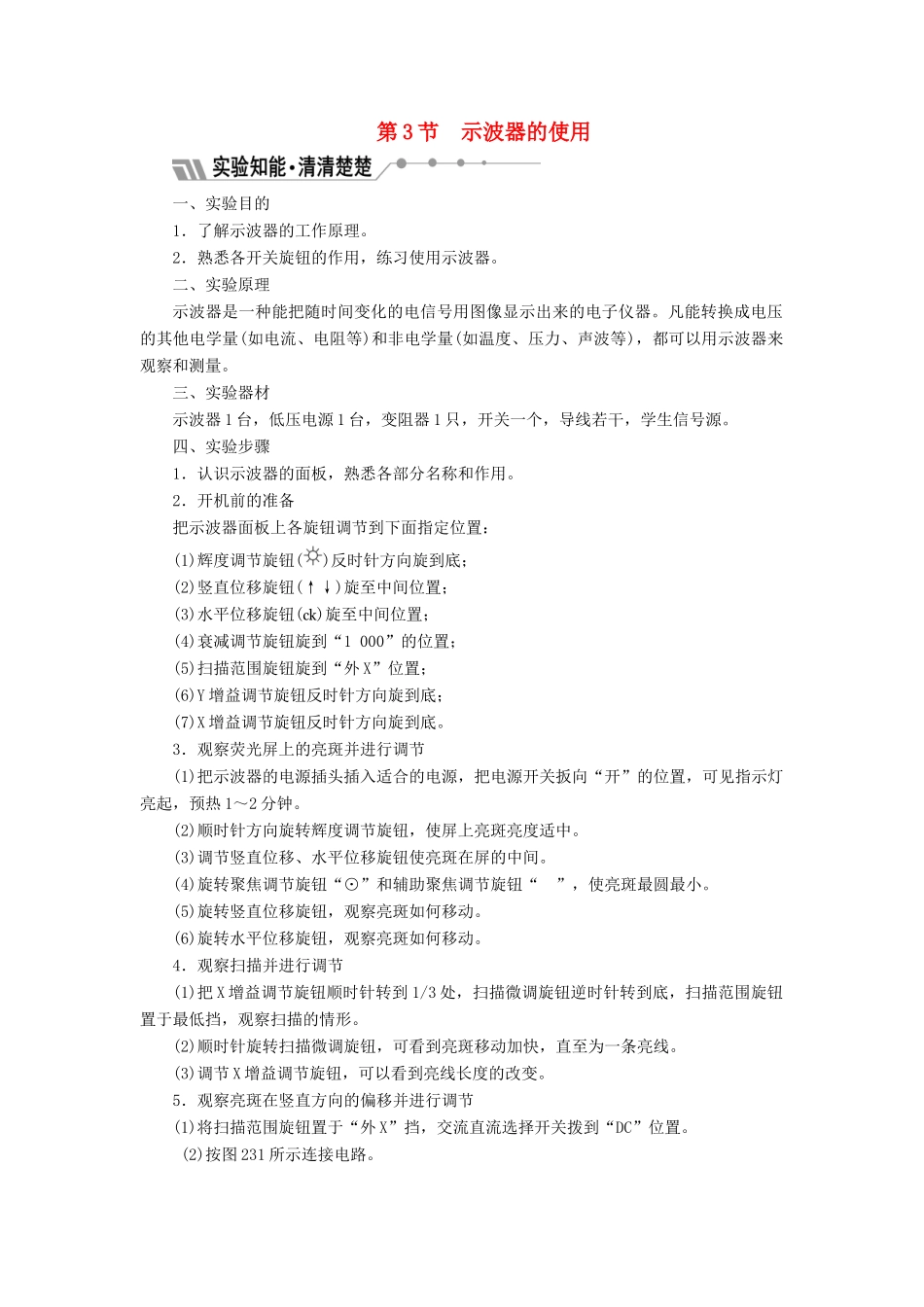

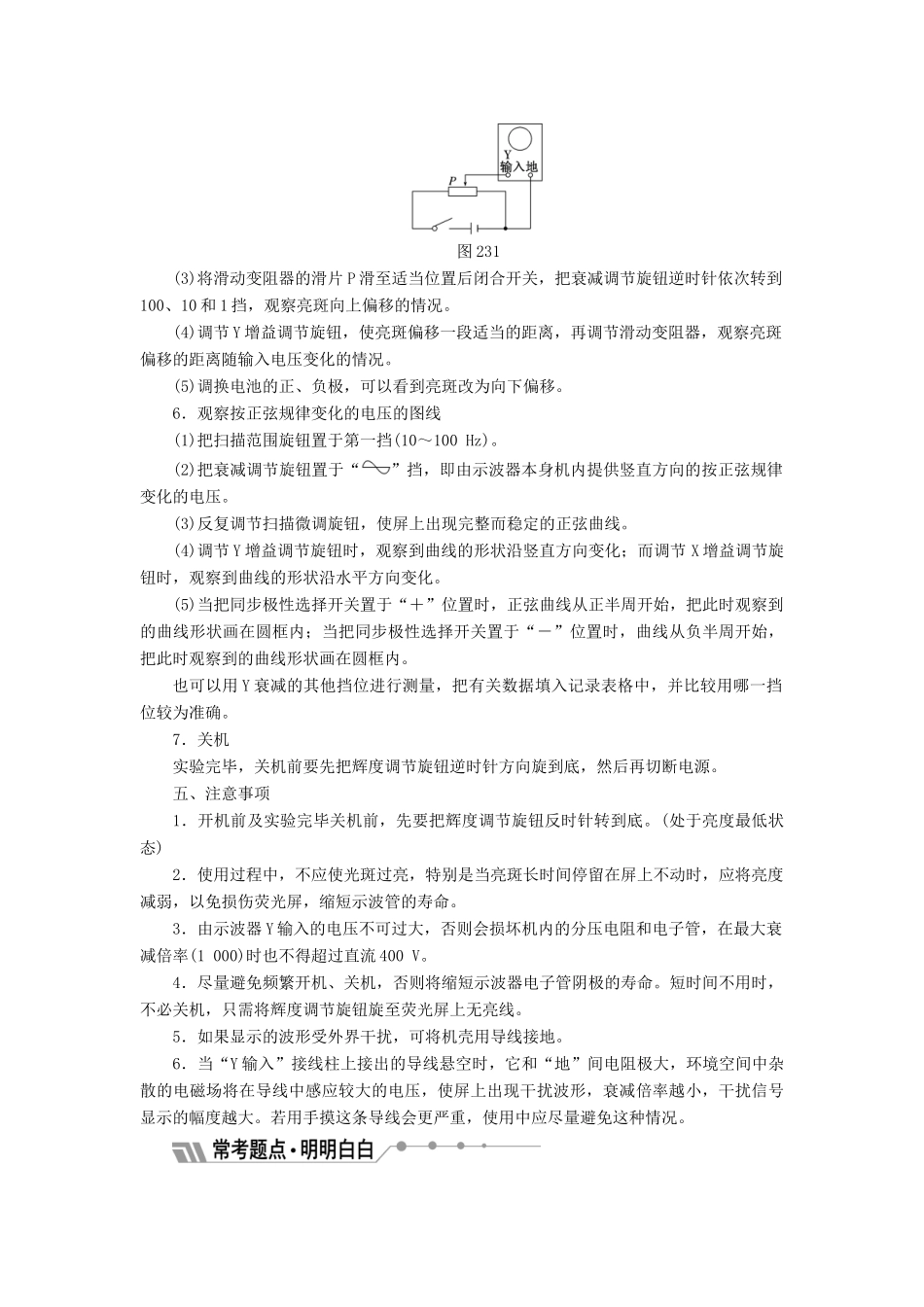

第 3 节 示波器的使用一、实验目的1．了解示波器的工作原理。2．熟悉各开关旋钮的作用，练习使用示波器。二、实验原理示波器是一种能把随时间变化的电信号用图像显示出来的电子仪器。凡能转换成电压的其他电学量(如电流、电阻等)和非电学量(如温度、压力、声波等)，都可以用示波器来观察和测量。三、实验器材示波器 1 台，低压电源 1 台，变阻器 1 只，开关一个，导线若干，学生信号源。四、实验步骤1．认识示波器的面板，熟悉各部分名称和作用。2．开机前的准备把示波器面板上各旋钮调节到下面指定位置：(1)辉度调节旋钮()反时针方向旋到底；(2)竖直位移旋钮(↑↓)旋至中间位置；(3)水平位移旋钮() 旋至中间位置；(4)衰减调节旋钮旋到“1 000”的位置；(5)扫描范围旋钮旋到“外 X”位置；(6)Y 增益调节旋钮反时针方向旋到底；(7)X 增益调节旋钮反时针方向旋到底。3．观察荧光屏上的亮斑并进行调节(1)把示波器的电源插头插入适合的电源，把电源开关扳向“开”的位置，可见指示灯亮起，预热 1～2 分钟。(2)顺时针方向旋转辉度调节旋钮，使屏上亮斑亮度适中。(3)调节竖直位移、水平位移旋钮使亮斑在屏的中间。(4)旋转聚焦调节旋钮“⊙”和辅助聚焦调节旋钮“”，使亮斑最圆最小。(5)旋转竖直位移旋钮，观察亮斑如何移动。(6)旋转水平位移旋钮，观察亮斑如何移动。4．观察扫描并进行调节(1)把 X 增益调节旋钮顺时针转到 1/3 处，扫描微调旋钮逆时针转到底，扫描范围旋钮置于最低挡，观察扫描的情形。(2)顺时针旋转扫描微调旋钮，可看到亮斑移动加快，直至为一条亮线。(3)调节 X 增益调节旋钮，可以看到亮线长度的改变。5．观察亮斑在竖直方向的偏移并进行调节(1)将扫描范围旋钮置于“外 X”挡，交流直流选择开关拨到“DC”位置。 (2)按图 231 所示连接电路。图 231(3)将滑动变阻器的滑片 P 滑至适当位置后闭合开关，把衰减调节旋钮逆时针依次转到100、10 和 1 挡，观察亮斑向上偏移的情况。(4)调节 Y 增益调节旋钮，使亮斑偏移一段适当的距离，再调节滑动变阻器，观察亮斑偏移的距离随输入电压变化的情况。(5)调换电池的正、负极，可以看到亮斑改为向下偏移。6．观察按正弦规律变化的电压的图线(1)把扫描范围旋钮置于第一挡(10～100 Hz)。(2)把衰减调节旋钮置于“”挡，即由示波器本身机内提供竖直方向的按正弦规律变化的电压。(3)反复调节扫描微调旋钮，使屏上出现完整而稳定的正弦曲线。(4)调节 Y 增益调...
