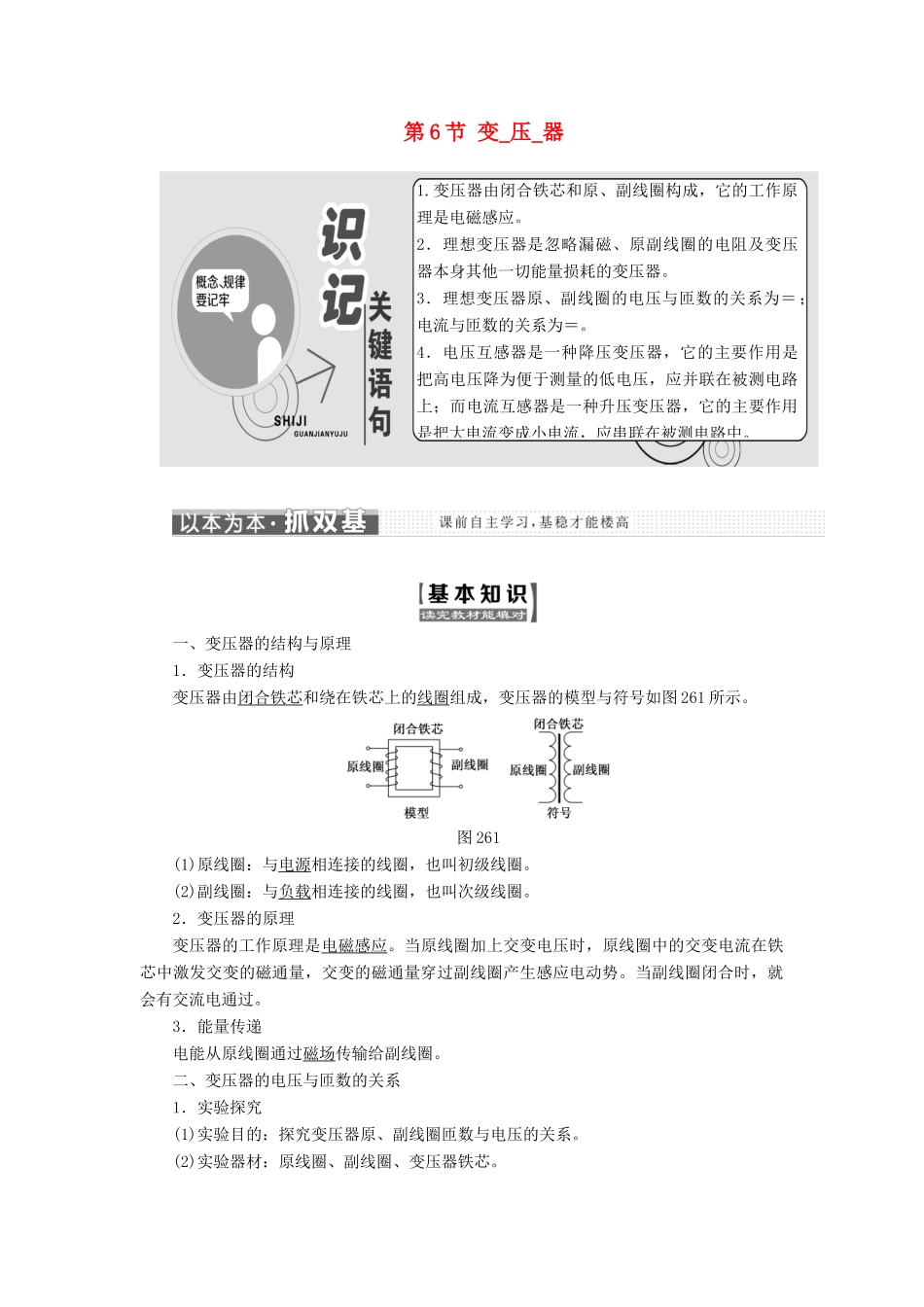

高中物理 第二章 交变电流 第6节 变压器教学案 教科版选修3-2-教科版高一选修3-2物理教学案_第1页
1/15

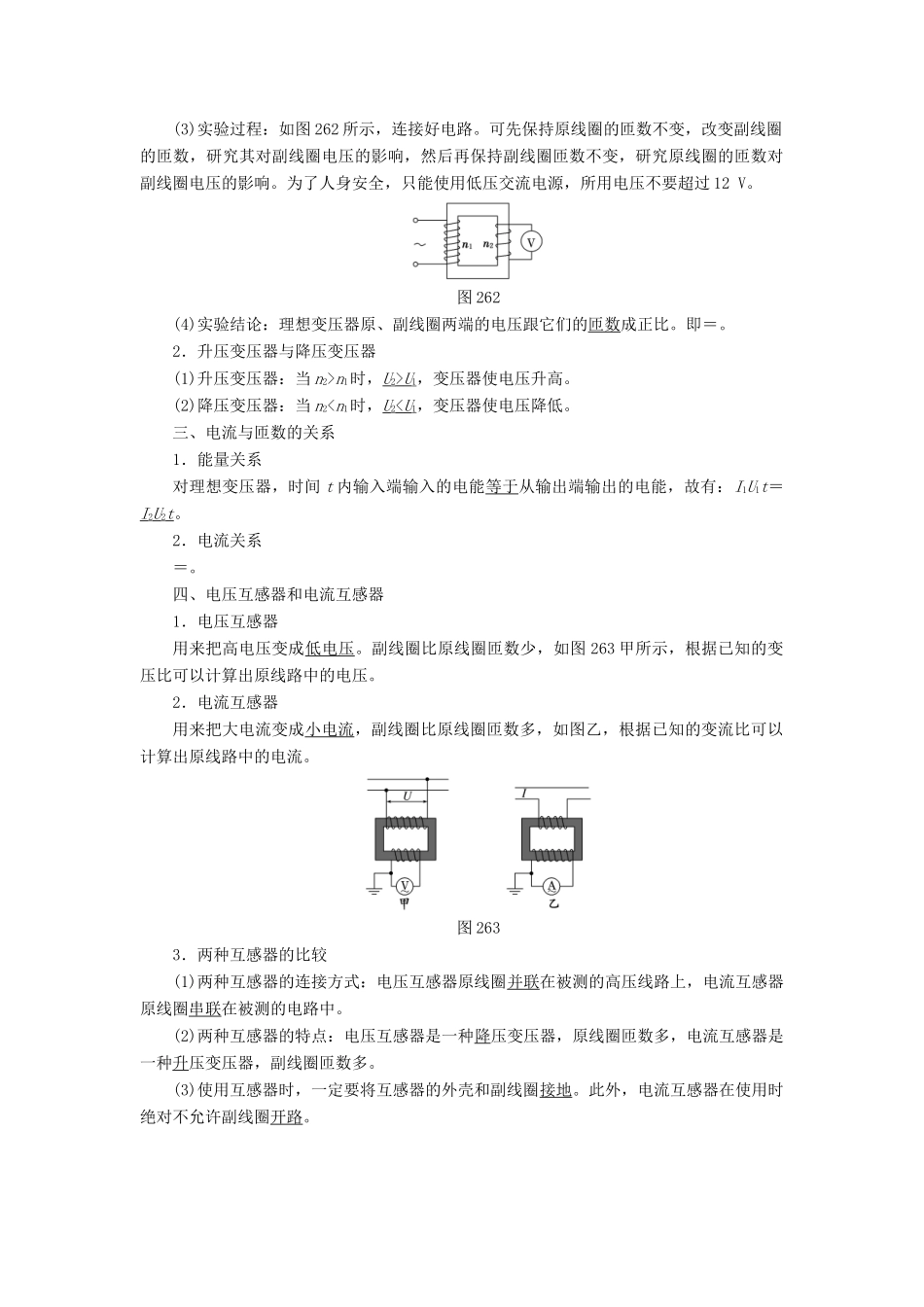

高中物理 第二章 交变电流 第6节 变压器教学案 教科版选修3-2-教科版高一选修3-2物理教学案_第2页
2/15

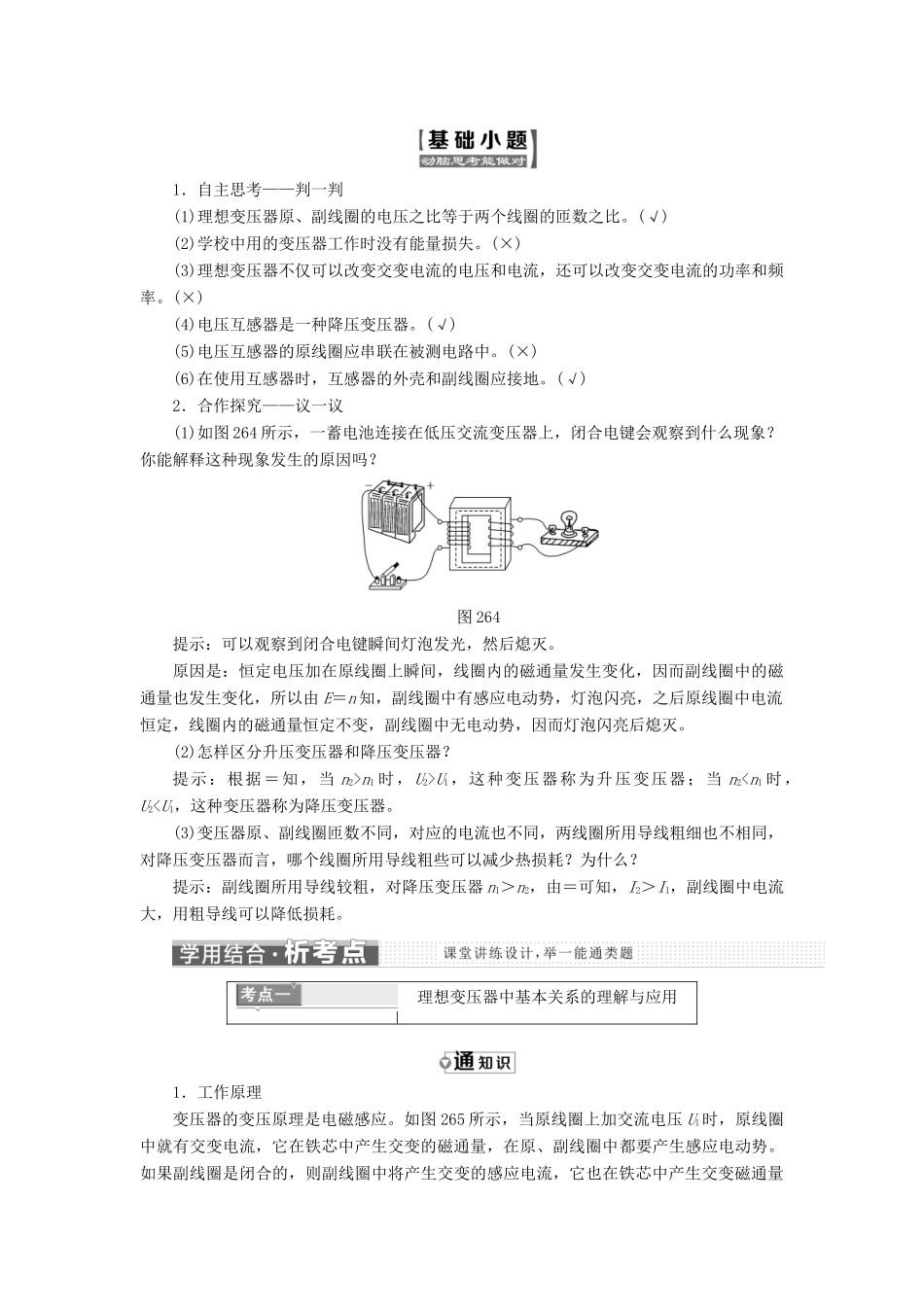

高中物理 第二章 交变电流 第6节 变压器教学案 教科版选修3-2-教科版高一选修3-2物理教学案_第3页
3/15
第 6 节 变_压_器一、变压器的结构与原理1.变压器的结构变压器由闭合铁芯和绕在铁芯上的线圈组成,变压器的模型与符号如图 261 所示。图 261(1)原线圈:与电源相连接的线圈,也叫初级线圈。(2)副线圈:与负载相连接的线圈,也叫次级线圈。2.变压器的原理变压器的工作原理是电磁感应。当原线圈加上交变电压时,原线圈中的交变电流在铁芯中激发交变的磁通量,交变的磁通量穿过副线圈产生感应电动势。当副线圈闭合时,就会有交流电通过。3.能量传递电能从原线圈通过磁场传输给副线圈。二、变压器的电压与匝数的关系1.实验探究(1)实验目的:探究变压器原、副线圈匝数与电压的关系。(2)实验器材:原线圈、副线圈、变压器铁芯。1.变压器由闭合铁芯和原、副线圈构成,它的工作原理是电磁感应。2.理想变压器是忽略漏磁、原副线圈的电阻及变压器本身其他一切能量损耗的变压器。3.理想变压器原、副线圈的电压与匝数的关系为= ;电流与匝数的关系为=。4.电压互感器是一种降压变压器,它的主要作用是把高电压降为便于测量的低电压,应并联在被测电路上;而电流互感器是一种升压变压器,它的主要作用是把大电流变成小电流,应串联在被测电路中。(3)实验过程:如图 262 所示,连接好电路。可先保持原线圈的匝数不变,改变副线圈的匝数,研究其对副线圈电压的影响,然后再保持副线圈匝数不变,研究原线圈的匝数对副线圈电压的影响。为了人身安全,只能使用低压交流电源,所用电压不要超过 12 V。图 262(4)实验结论:理想变压器原、副线圈两端的电压跟它们的匝数成正比。即=。2.升压变压器与降压变压器(1)升压变压器:当 n2>n1时,U2> U 1,变压器使电压升高。(2)降压变压器:当 n2
