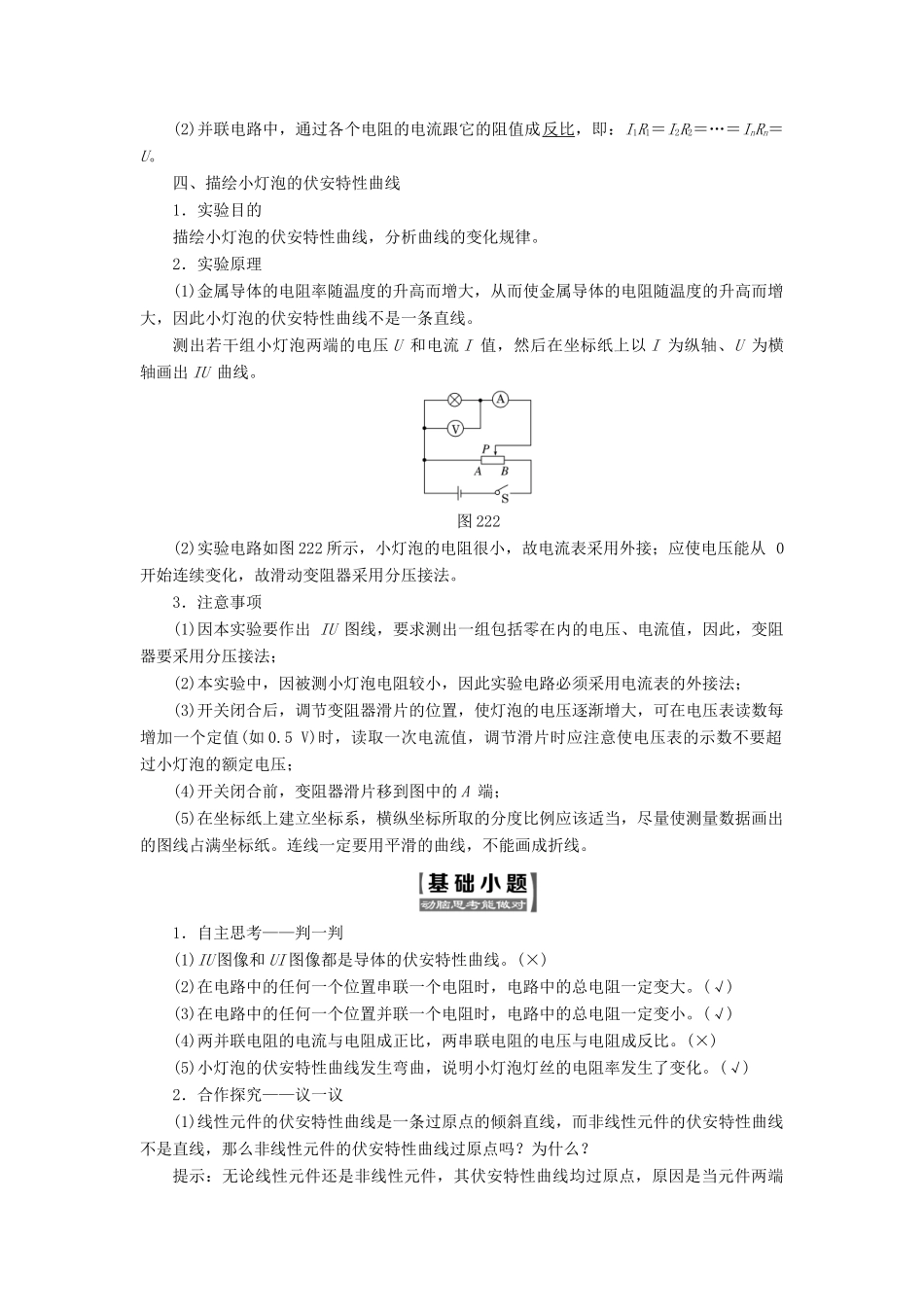

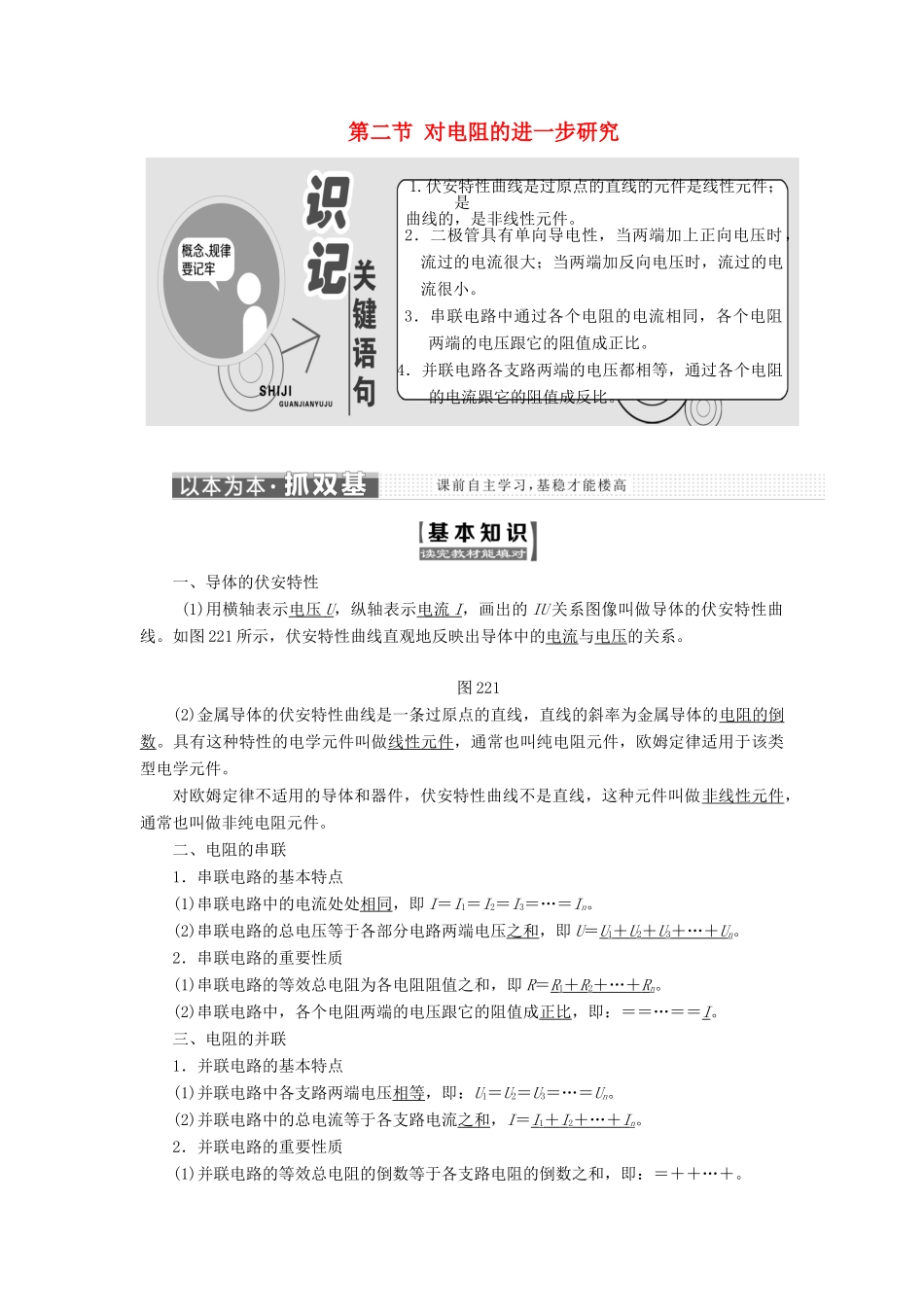

第二节 对电阻的进一步研究 1.伏安特性曲线是过原点的直线的元件是线性元件；是 曲线的，是非线性元件。2．二极管具有单向导电性，当两端加上正向电压时，流过的电流很大；当两端加反向电压时，流过的电流很小。3．串联电路中通过各个电阻的电流相同，各个电阻两端的电压跟它的阻值成正比。4．并联电路各支路两端的电压都相等，通过各个电阻的电流跟它的阻值成反比。一、导体的伏安特性 (1)用横轴表示电压 U ，纵轴表示电流 I ，画出的 IU 关系图像叫做导体的伏安特性曲线。如图 221 所示，伏安特性曲线直观地反映出导体中的电流与电压的关系。图 221(2)金属导体的伏安特性曲线是一条过原点的直线，直线的斜率为金属导体的电阻的倒数。具有这种特性的电学元件叫做线性元件，通常也叫纯电阻元件，欧姆定律适用于该类型电学元件。对欧姆定律不适用的导体和器件，伏安特性曲线不是直线，这种元件叫做非线性元件，通常也叫做非纯电阻元件。二、电阻的串联1．串联电路的基本特点(1)串联电路中的电流处处相同，即 I＝I1＝I2＝I3＝…＝In。(2)串联电路的总电压等于各部分电路两端电压之和，即 U＝U1＋ U 2＋ U 3＋…＋ U n。2．串联电路的重要性质(1)串联电路的等效总电阻为各电阻阻值之和，即 R＝R1＋ R 2＋…＋ R n。(2)串联电路中，各个电阻两端的电压跟它的阻值成正比，即：＝＝…＝＝I。三、电阻的并联1．并联电路的基本特点(1)并联电路中各支路两端电压相等，即：U1＝U2＝U3＝…＝Un。(2)并联电路中的总电流等于各支路电流之和，I＝I1＋ I 2＋…＋ I n。2．并联电路的重要性质(1)并联电路的等效总电阻的倒数等于各支路电阻的倒数之和，即：＝＋＋…＋。(2)并联电路中，通过各个电阻的电流跟它的阻值成反比，即：I1R1＝I2R2＝…＝InRn＝U。四、描绘小灯泡的伏安特性曲线1．实验目的描绘小灯泡的伏安特性曲线，分析曲线的变化规律。2．实验原理(1)金属导体的电阻率随温度的升高而增大，从而使金属导体的电阻随温度的升高而增大，因此小灯泡的伏安特性曲线不是一条直线。测出若干组小灯泡两端的电压 U 和电流 I 值，然后在坐标纸上以 I 为纵轴、U 为横轴画出 IU 曲线。图 222(2)实验电路如图 222 所示，小灯泡的电阻很小，故电流表采用外接；应使电压能从 0 开始连续变化，故滑动变阻器采用分压接法。3．注意事项(1)因本实验要作出 IU 图线，要求测出一组包括零在内的电压、电流值，因此，变阻器要采用...
