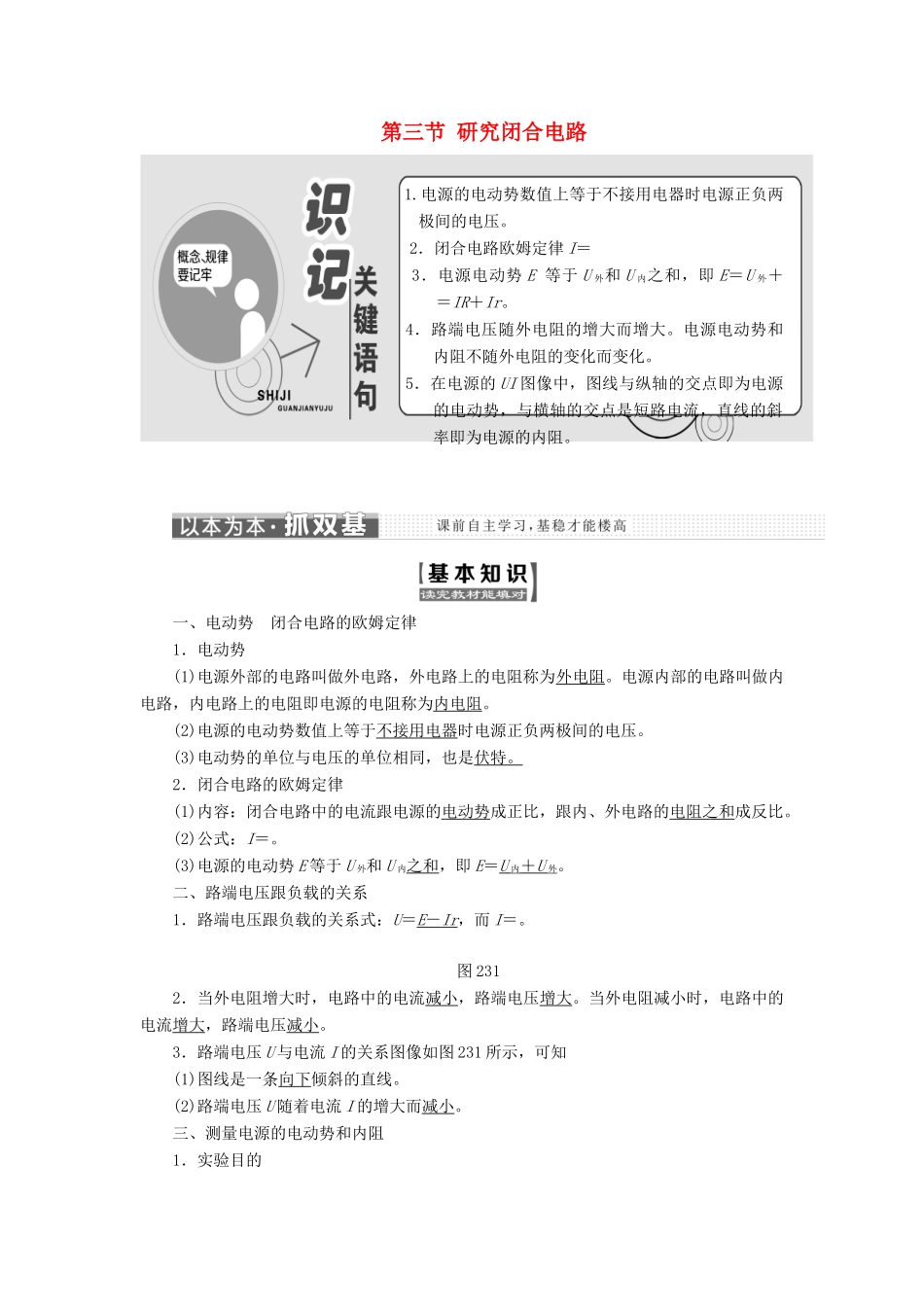

第三节 研究闭合电路 1.电源的电动势数值上等于不接用电器时电源正负两极间的电压。2．闭合电路欧姆定律 I＝3．电源电动势 E 等于 U 外和 U 内之和，即 E＝U 外＋ ＝IR＋Ir。4．路端电压随外电阻的增大而增大。电源电动势和内阻不随外电阻的变化而变化。5．在电源的 UI 图像中，图线与纵轴的交点即为电源的电动势，与横轴的交点是短路电流，直线的斜率即为电源的内阻。一、电动势 闭合电路的欧姆定律1．电动势(1)电源外部的电路叫做外电路，外电路上的电阻称为外电阻。电源内部的电路叫做内电路，内电路上的电阻即电源的电阻称为内电阻。(2)电源的电动势数值上等于不接用电器时电源正负两极间的电压。(3)电动势的单位与电压的单位相同，也是伏特。2．闭合电路的欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。(2)公式：I＝。(3)电源的电动势 E 等于 U 外和 U 内之和，即 E＝U 内＋ U 外。二、路端电压跟负载的关系1．路端电压跟负载的关系式：U＝E － Ir ，而 I＝。图 2312．当外电阻增大时，电路中的电流减小，路端电压增大。当外电阻减小时，电路中的电流增大，路端电压减小。3．路端电压 U 与电流 I 的关系图像如图 231 所示，可知(1)图线是一条向下倾斜的直线。(2)路端电压 U 随着电流 I 的增大而减小。三、测量电源的电动势和内阻1．实验目的(1)知道测量电源电动势和内阻的实验原理，进一步理解电源路端电压随电流变化的关系。(2)学会根据图像合理外推进行数据处理的方法。(3)尝试进行电源电动势和内电阻测量误差的分析，了解测量中减小误差的办法。2．实验原理实验的电路如图 232 所示，实验原理是闭合电路的欧姆定律。图 2323．实验器材待测电池一节，电流表(0～0.6 A)、电压表(0～3 V)各一块，滑动变阻器一只，开关一只，导线若干。4．实验步骤(1)确定电流表、电压表的量程，按原理图连接好电路，并将滑动变阻器的滑片移到使接入电路的阻值为最大值的一端。(2)闭合开关 S，接通电路，将滑动变阻器的滑片由一端向另一端移动，从电流表有明显读数开始，记录一组电流表、电压表读数。(3)同样的方法，依次记录多组 U、I 值。(4)断开开关 S，拆除电路。(5)以 U 为纵轴，I 为横轴，将记录的电压、电流值标在坐标图上，过这些点作一条直线，根据纵轴截距求出电动势，根据斜率大小求出内电阻。5．数据处理为减小测量误差，本实验常选用以下两种数据...
